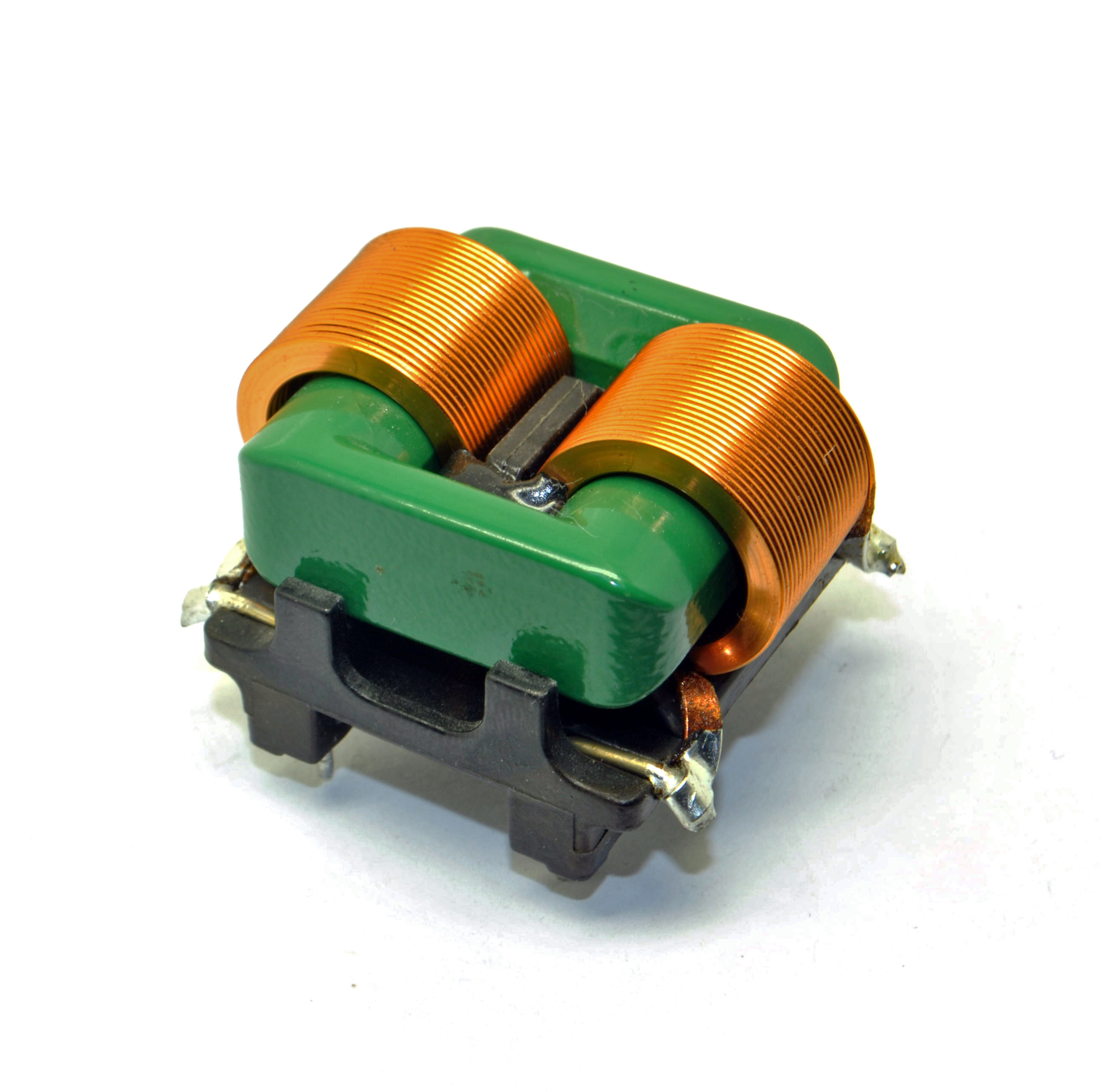

เสถียรภาพทางความร้อนที่ดีเยี่ยมโหมดทั่วไป Choke Flat Wire ตัวเหนี่ยวนำกระแสไฟสูง

ความถี่สูง ลวดแบน โช้กโหมดทั่วไปกระแสสูง คอยล์และตัวเหนี่ยวนำสามารถปรับแต่งได้

คุณสมบัติ:

• แรงดันไฟฟ้า (V): 85 ถึง 265V AC, 50/60Hz
• เปลี่ยนอัตราส่วน: n1: n2=1:1
• ความต้านทานฉนวน: 100MΩ นาทีที่ 500DC
• อุณหภูมิที่เพิ่มขึ้น: สูงสุด 50°C

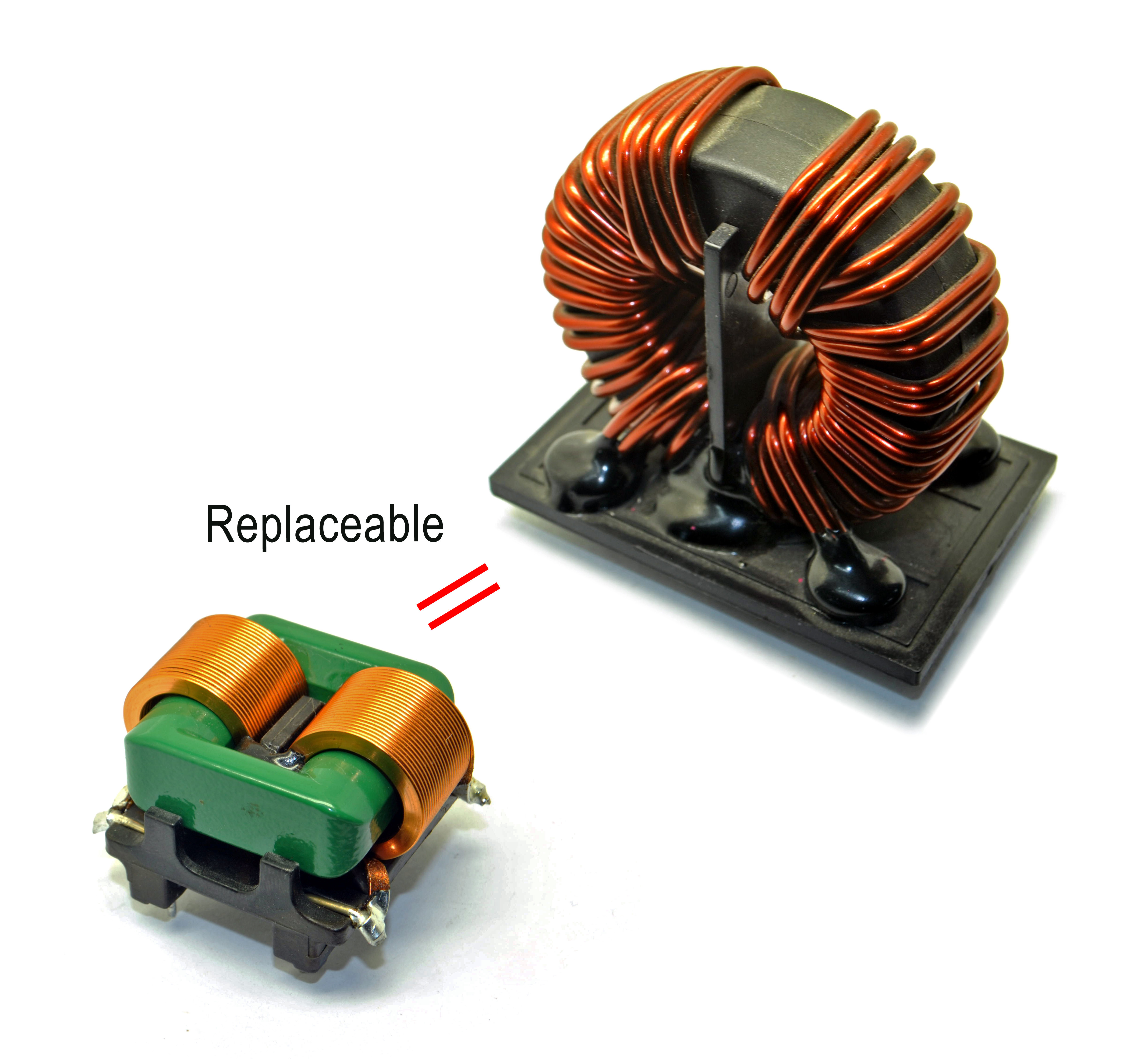

• ทดแทนสำหรับ: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, ตัวเหนี่ยวนำโหมดทั่วไป toroidal
• กระแสไฟสูง โปรไฟล์เล็ก ประสิทธิภาพสูงพร้อมเอฟเฟกต์ผิวความถี่สูงของลวดแบน ความหนาแน่นกระแสหน่วยสามารถเข้าถึงลวดทองแดงกลม 1.5-2 เท่า และปริมาตรจะเล็กลง 0.5-1.0 เท่าภายใต้เงื่อนไขเดียวกัน
• ค่าสัมประสิทธิ์อุณหภูมิที่ต่ำกว่า มีเพียงรอบเดียวที่คดเคี้ยวของชั้น ประสิทธิภาพการระบายความร้อนที่สมบูรณ์แบบ อุณหภูมิที่เพิ่มขึ้นจะต่ำกว่าตัวเหนี่ยวนำ toroidal มาก
• ความจุอินเตอร์เทิร์นมีขนาดเล็กกว่าแกนวงแหวน ความแข็งแรงของฉนวนสูงและความน่าเชื่อถือสูง
• การออกแบบแกนแม่เหล็กแบบปิด
• ใช้ลวดแบนปรับปรุงปัจจัยพื้นที่
• ขดลวดเฟสเดียวจึงลดความจุจรจัดอย่างมาก
• การปราบปราม EMI นั้นยอดเยี่ยม
• ไขลานอัตโนมัติทั้งหมด จัดเรียงเส้นอย่างเรียบร้อย ไม่ทับซ้อนกัน ประสิทธิภาพการผลิตสูง แรงงานต่ำ

แอปพลิเคชัน:

• คอมพิวเตอร์ส่วนบุคคล
• สวิตชิ่งพาวเวอร์ซัพพลาย อะแด็ปเตอร์ และ UPS
• ผลิตภัณฑ์คอมพิวเตอร์
• ดีวีดี
• แหล่งจ่ายไฟ LED
• LCD TV & Monitor แสดงบอร์ดจ่ายไฟ
• ผลิตภัณฑ์เครื่องใช้ไฟฟ้าและเครื่องชาร์จแบตเตอรี่, เครื่องพิมพ์

หมายเหตุ:.

• การทดสอบความเหนี่ยวนำ: HP4284A, 100kHz/1V หรือเทียบเท่า
• RDC:QuadTech 1880 มิลลิโอห์มมิเตอร์
• Isat ปัจจุบันค่า L ลดลง 65% typ.at IDC เทียบกับค่าเริ่มต้น
• Irms อุณหภูมิเพิ่มขึ้น 40℃Max อ้างอิงอุณหภูมิแวดล้อม
• ความสามารถในการบัดกรี: ต้องปิด 75% ของลวดตะกั่ว
• วิธีการบัดกรี: Wave,Reflow
• อุณหภูมิในการทำงาน:-40 ℃ ถึง +105 ℃
• อุณหภูมิในการจัดเก็บ: -55℃ ถึง +125℃

หมายเหตุ: กำหนดเองสามารถใช้ได้
