ตัวเหนี่ยวนำโหมดทั่วไป SMD Toroidal 10KHz 250VAC EN 60938-2

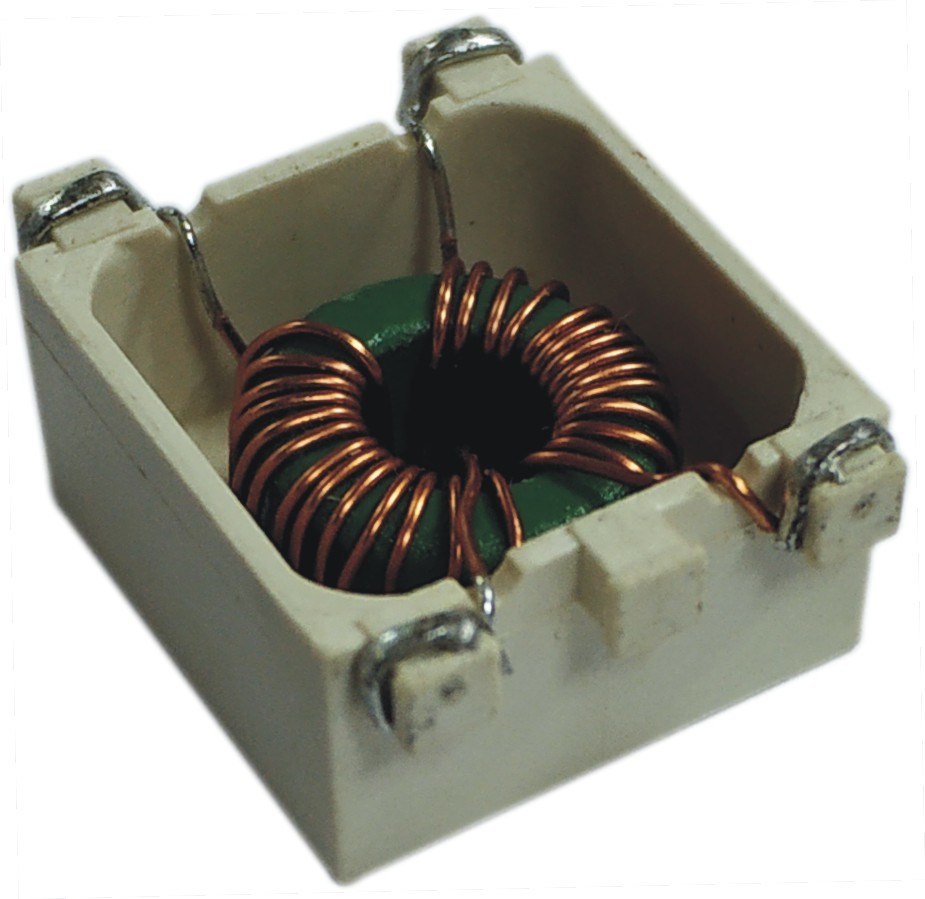

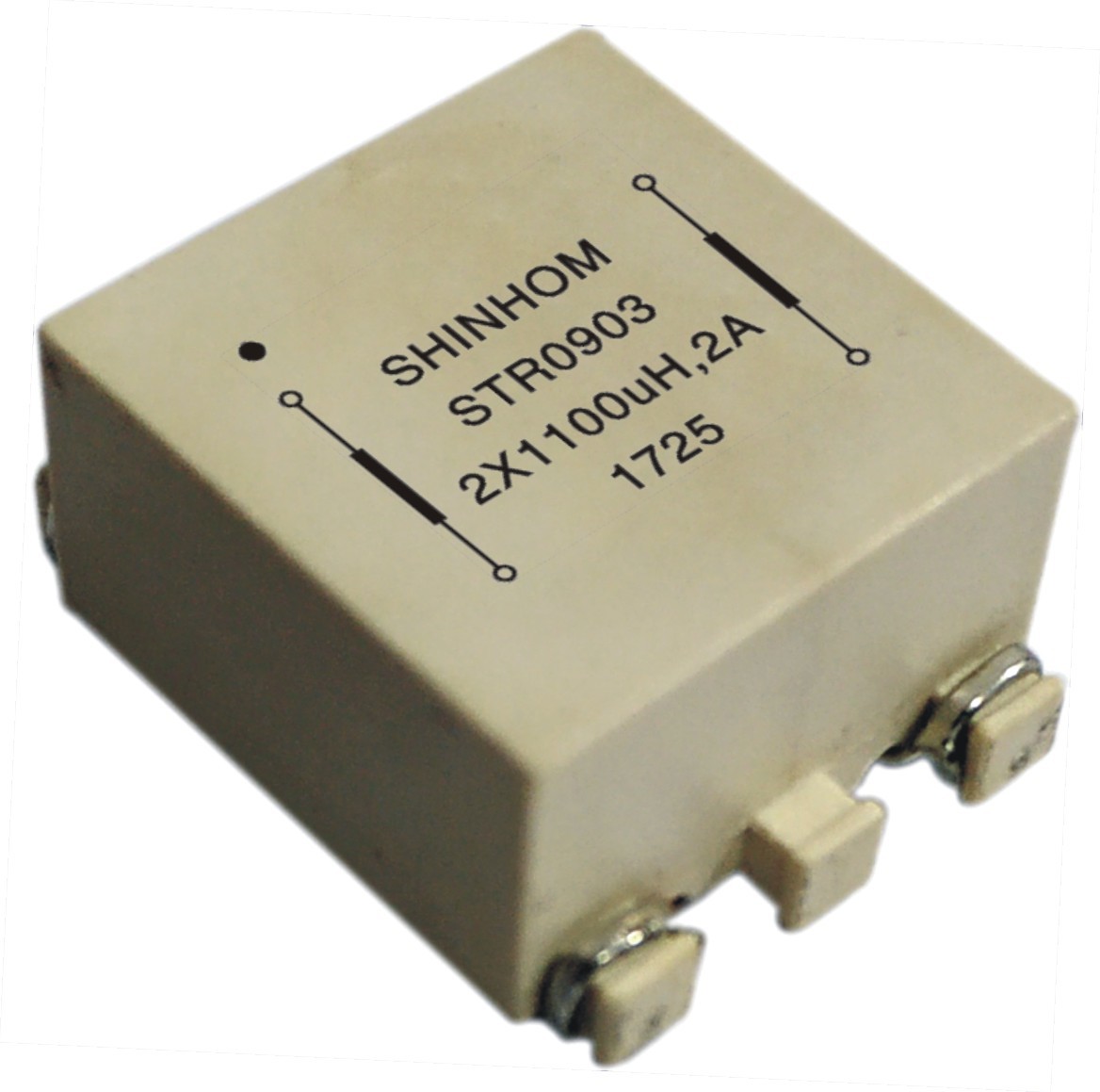

STR0903 ซีรี่ส์ตัวเหนี่ยวนำโหมดทั่วไป Toroidal Core Common Mode Choke พร้อมเคส, ตัวเหนี่ยวนำโหมดทั่วไปของ SMD

โช้กโหมดทั่วไปคือโช้คที่มีขดลวดสองขดลวดพันบนแกนแม่เหล็ก ซึ่งใช้ในการระงับการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการรบกวนความถี่วิทยุ (RFI) จากสายไฟและป้องกันความล้มเหลวของอุปกรณ์อิเล็กทรอนิกส์กำลังตัวเหนี่ยวนำโหมดทั่วไปที่ป้องกันด้วยแม่เหล็กช่วยลดการรั่วไหลของแม่เหล็กของตัวเหนี่ยวนำโหมดทั่วไปอย่างมากและยับยั้งการแพร่กระจายของ EMI ได้อย่างมีประสิทธิภาพ

โดยทั่วไปจะใช้โช้ก CM ในอุตสาหกรรม ไฟฟ้า และโทรคมนาคม เพื่อขจัดหรือลดเสียงรบกวนและการรบกวนทางแม่เหล็กไฟฟ้าที่เกี่ยวข้อง

คุณสมบัติ:

• ขดลวดที่แยกจากกันสำหรับความจุที่พันกันขั้นต่ำ
• ขดลวดชั้นเดียวสำหรับอิมพีแดนซ์โหมดทั่วไปสูงสุดในช่วงความถี่ที่กว้างที่สุด
• เหมาะสำหรับ 50Hz ถึง 500 KHz
• ระยะทางสำหรับการปฏิบัติตาม UL, CSA, IEC
• วัสดุทั้งหมดที่ใช้ได้รับการยอมรับจาก UL94-VO
• การออกแบบสอดคล้องกับ EN 60938-2 (VDE 0565-2)

แอปพลิเคชันทั่วไป:

• การปราบปรามการรบกวนโหมดทั่วไป
• บัลลาสต์อิเล็กทรอนิกส์ขนาดกะทัดรัดในหลอดไฟ
• แหล่งจ่ายไฟโหมดสวิตช์ขนาดกะทัดรัด

ข้อมูลทางเทคนิค:

• แรงดันไฟฟ้าที่ใช้งาน: 250Vac
• IDC Max:กำหนดเมื่อซ้อนทับ
• การทดสอบความเหนี่ยวนำ: HP4284A 10KHz 0.1V
• RDC:QuadTech 1880 มิลลิโอห์มมิเตอร์
• อุณหภูมิในการทำงาน: -40 ℃ ถึง +105 ℃
• อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +105 ℃
• อุณหภูมิเพิ่มขึ้น 40 ℃ Max
