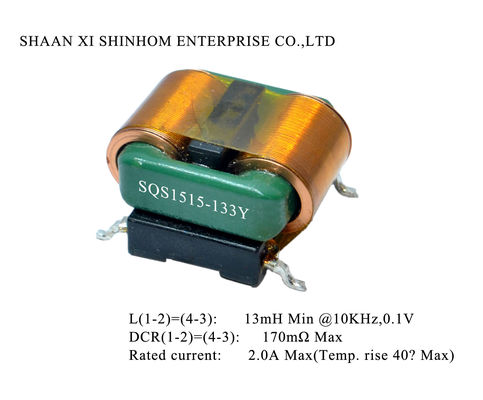

RoHS 250V ฟิลเตอร์ SMD แนวนอนโหมดทั่วไปโช้ก

โช้กความถี่สูง, ตัวเหนี่ยวนำลวดแบน, โช้คโหมดทั่วไปกระแสสูง, ตัวเหนี่ยวนำ SMD, ตัวกรอง SMD

คุณสมบัติ:

• L (1-2) = (4-3): 13mH Min @ 1.0KHz, 0.25V
• DCR (1-2) = (4-3): 170mΩสูงสุด
• กระแสไฟฟ้าสูงสุด: 2.0A สูงสุด (อุณหภูมิเพิ่มขึ้น 40 ℃สูงสุด)
• แรงดันไฟฟ้า: 250V สูงสุด
• Hi-Pot: 1500Vac, 3mA, 3S คอยล์เป็นคอยล์
• อุณหภูมิในการทำงาน: -25 ℃ถึง + 105 ℃
• อุณหภูมิในการจัดเก็บ: -25 ℃ถึง + 85 ℃
• การปราบปราม EMI ทำได้ดีเยี่ยม
• เปลี่ยนสำหรับ: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, ตัวเหนี่ยวนำโหมดทั่วไปแบบ toroidal
• กระแสไฟสูงรายละเอียดขนาดเล็กประสิทธิภาพสูงพร้อมเอฟเฟกต์ผิวความถี่สูงของลวดแบนความหนาแน่นกระแสหน่วยสามารถเข้าถึงลวดทองแดงกลม 1.5-2 เท่าและปริมาตรจะเล็กลง 0.5-1.0 เท่าภายใต้สภาวะเดียวกัน
• ค่าสัมประสิทธิ์อุณหภูมิที่ต่ำกว่าเพียงรอบเดียวที่คดเคี้ยวชั้นประสิทธิภาพที่สมบูรณ์แบบของอ่างความร้อนอุณหภูมิที่เพิ่มขึ้นจะต่ำกว่าตัวเหนี่ยวนำ toroidal มาก
• Interturn capacitance มีขนาดเล็กกว่าแกน toroidal ความแข็งแรงของฉนวนสูงและความน่าเชื่อถือสูง
• การคดเคี้ยวเฟสเดียวจึงช่วยลดความจุหลงทางได้อย่างมาก

การใช้งาน:

• LCD TV & Monitor แสดงบอร์ดเพาเวอร์
• เครื่องใช้ไฟฟ้าและเครื่องชาร์จแบตเตอรี่เครื่องพิมพ์
• คอมพิวเตอร์ส่วนบุคคล
• การสลับแหล่งจ่ายไฟอะแดปเตอร์และ UPS
• ผลิตภัณฑ์คอมพิวเตอร์
• แหล่งจ่ายไฟ LED

เครื่องมือวัด

หมายเหตุ: ปรับแต่งได้
