Name: Smd Molded Common Mode Choke ตัวนำกระแสไฟฟ้าป้องกันสูงในปัจจุบัน LPM1008D
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: LPM1008D
Availability: InStock

คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง

คุณสมบัติ

ข้อมูลจำเพาะ

ความถี่ในการทำงาน: ความถี่สูง

การเหนี่ยวนำ: 10uH ~ 47uH

เปลี่ยนอัตราส่วน: 1: 1

ชนิด: ตัวเหนี่ยวนำโหมดสามัญ SMD

ข้อมูลจำเพาะ: RoHS / เอสจีเอ / UL / ISO9001

แบบฟอร์มบรรจุภัณฑ์: เทปและรีล

เน้น:

โช้ค toroidal โหมดทั่วไป

โช้คไฟสายโหมดทั่วไป

ข้อมูลพื้นฐาน

สถานที่กำเนิด: จีน

ชื่อแบรนด์: Shinhom

ได้รับการรับรอง: RoHS

หมายเลขรุ่น: LPM1008D

การชำระเงิน

รายละเอียดการบรรจุ: กล่องกระดาษ

เวลาการส่งมอบ: 4 ~ 8 สัปดาห์

เงื่อนไขการชำระเงิน: T/T

สามารถในการผลิต: 1000000/เดือน

คลังภาพ

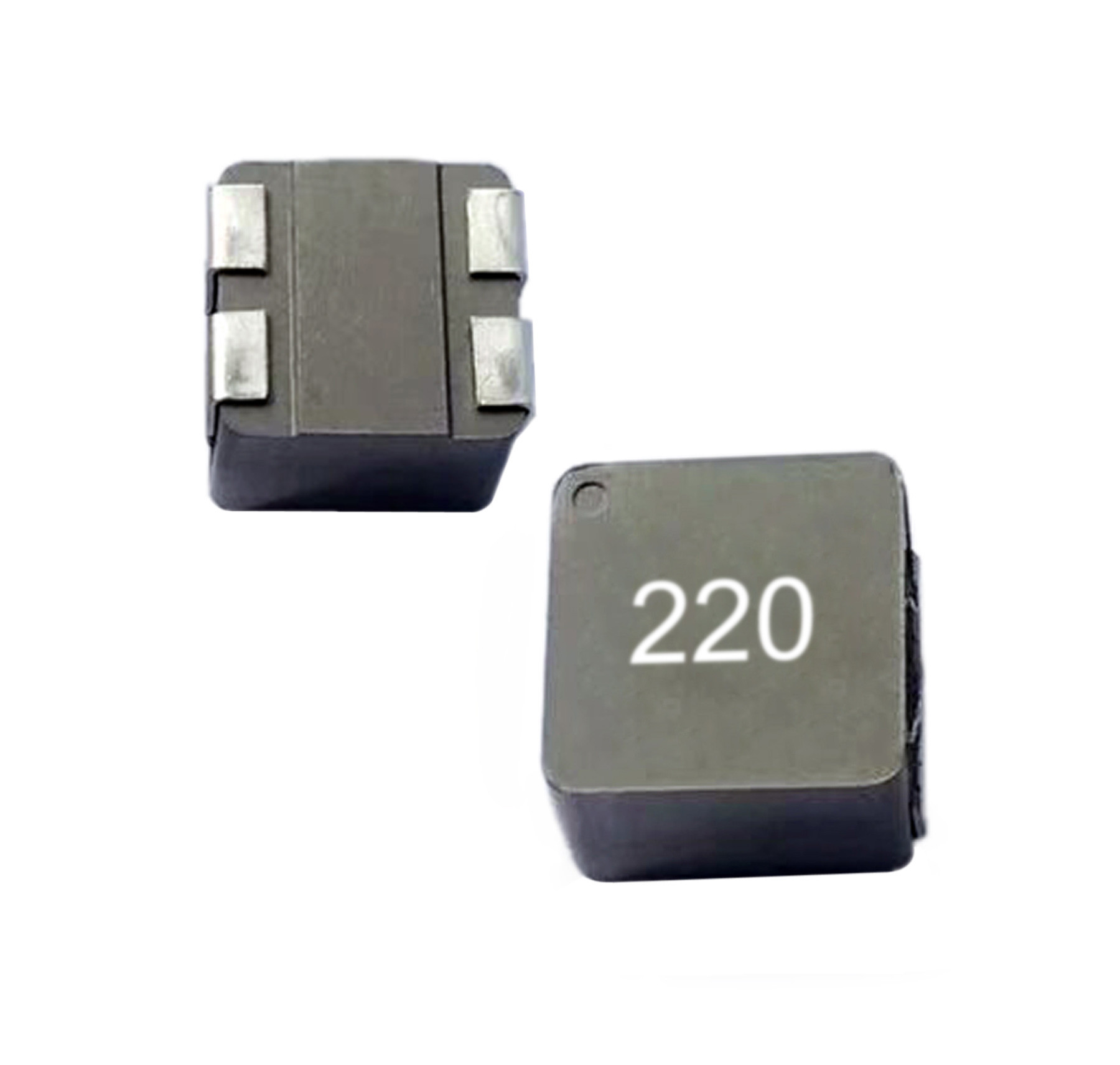

Smd Molded Common Mode Choke ตัวนำกระแสไฟฟ้าป้องกันสูงในปัจจุบัน LPM1008D

รายละเอียดสินค้า

SMD ตัวเหนี่ยวนำโหมดทั่วไปแม่พิมพ์, ตัวเหนี่ยวนำการป้องกันกระแสสูง

ข้อมูลจำเพาะไฟฟ้า:

หันอัตราส่วน: 1: 1
L: 10uH ~ 47uH @ 100KHz, 1V
DCR: 37mΩ ~ 130mΩ
ปัจจุบัน: 10.6A Max

คุณสมบัติ:

ความสูงต่ำสุดในแพคเกจนี้
ป้องกันการก่อสร้าง
DCR ต่ำสุด / uH ในขนาดแพ็คเกจนี้
รองรับเดือยแหลมกระแสสูงชั่วคราวโดยไม่อิ่มตัว
เสียงหึ่งต่ำเป็นพิเศษเนื่องจากโครงสร้างคอมโพสิต

ข้อมูลทางเทคนิค:

ทดสอบความถี่: 100KHz / 1Vdc @ 25 ℃
ความร้อนจัดอันดับปัจจุบัน (Irms) จะทำให้อุณหภูมิของขดลวดเพิ่มขึ้นประมาณ△ T = 40 ℃โดยไม่มีการสูญเสียแกน
ปัจจุบันความอิ่มตัว (Isat) จะทำให้ L0 ลดลงประมาณ 30%
อุณหภูมิชิ้นส่วน (รอบ + อุณหภูมิเพิ่มขึ้น) ไม่ควรเกิน 155 ℃ภายใต้สภาพการใช้งานที่เลวร้ายที่สุด การออกแบบวงจร, ส่วนประกอบ, ขนาดและความหนาของแผ่น PCB, กระแสลมและข้อกำหนดการระบายความร้อนอื่น ๆ ล้วนมีผลต่ออุณหภูมิของชิ้นส่วน ควรตรวจสอบอุณหภูมิชิ้นส่วนในแอปพลิเคชันสิ้นสุด
อุณหภูมิในการทำงานและอุณหภูมิในการเก็บ: -55 ℃ - + 155 ℃
