หม้อแปลงชนิดแบนเรียบที่มีเสถียรภาพ

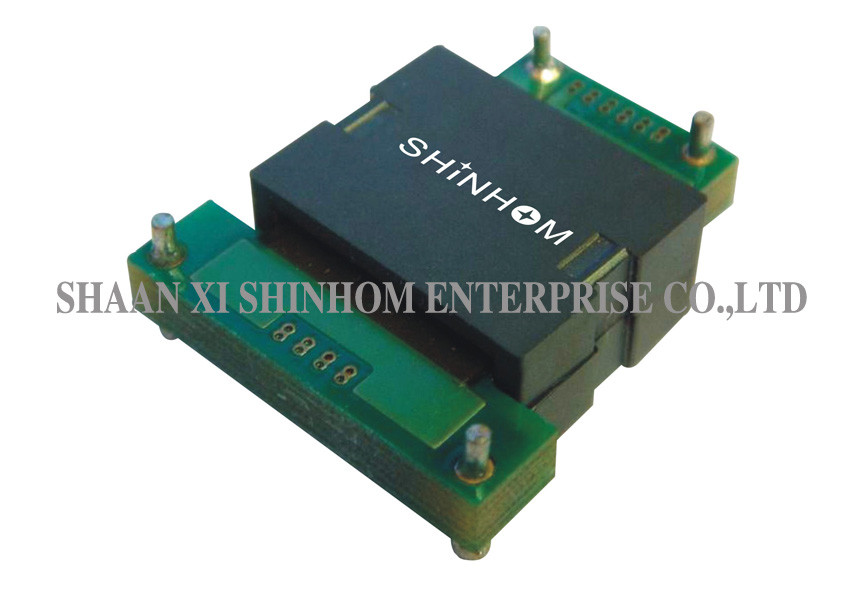

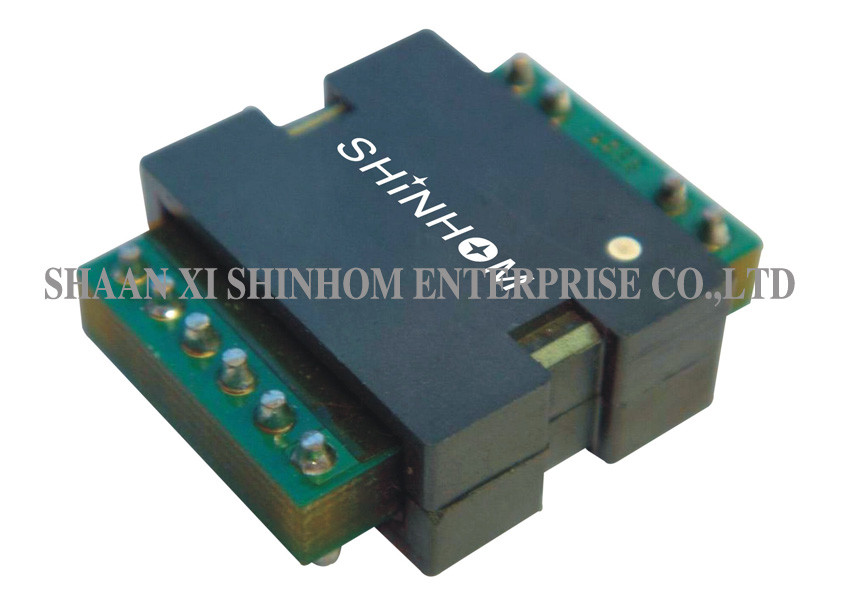

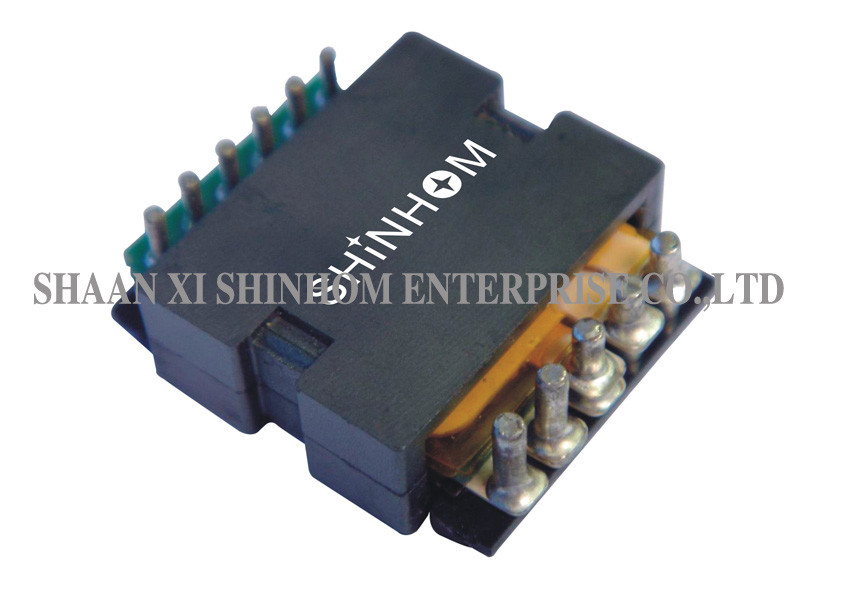

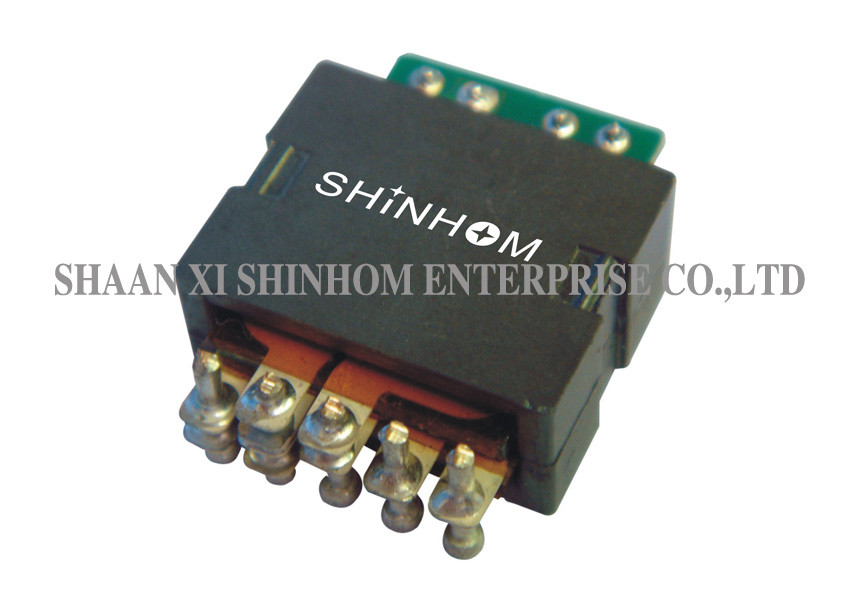

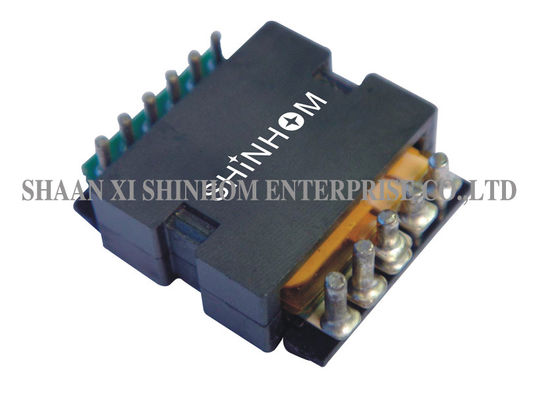

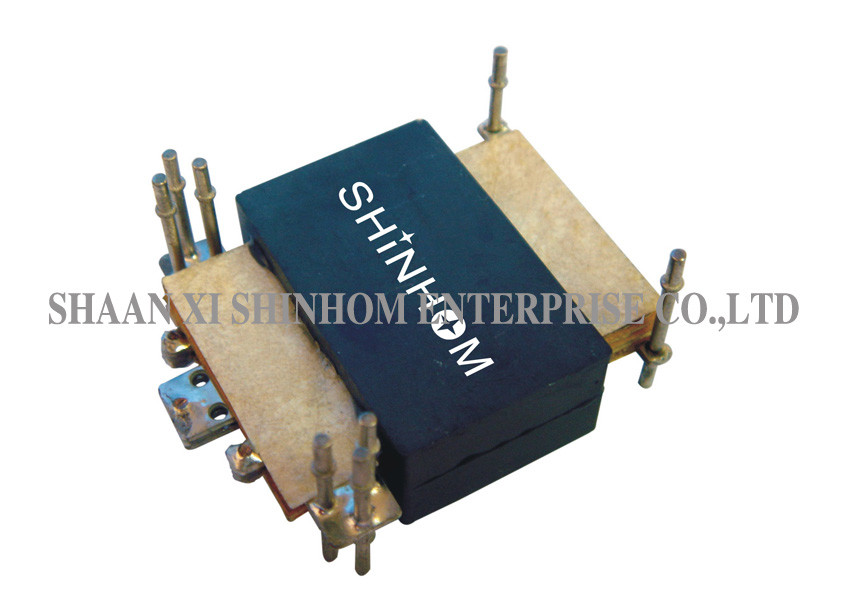

TP25F ซีรีส์ความถี่สูง 140W Planar Transformer, PCB สำหรับการติดตั้ง Planar Transformer, หม้อแปลงไฟฟ้า, คอยล์กระแสสูง

คุณสมบัติ:

• หม้อแปลงระนาบระนาบต่ำ
• หม้อแปลงระนาบพลังงานสูง
• หม้อแปลงระนาบความถี่สูง
• หม้อแปลงระนาบ PCB
• หม้อแปลงไฟฟ้าสลับระนาบ
• ปิดหม้อแปลงระนาบ SMT ชั้นวาง
• อัตราพลังงานสูงสุด 140 วัตต์
• ประสิทธิภาพสูงกว่า 98%
• ความหนาแน่นพลังงานสูง 600 วัตต์ต่อลูกบาศก์นิ้ว
• รอยเท้า 23.5 มม. × 20.10 มม
• โปรไฟล์ด้านล่างของ 9.12 มม
• การแยกสูง (การทำงาน) 1500 Vdc
• ความถี่สูง 200 kHz-700 kHz
• อุณหภูมิในการทำงาน -40 ℃ถึง + 125 ℃
• การเหนี่ยวนำการรั่วไหลต่ำมาก (น้อยกว่า 0.2% สำหรับแกนที่ไม่มีช่องว่าง)
• ต้นทุนที่มีประสิทธิภาพและราคาที่แข่งขัน
• การรบกวนทางแม่เหล็กไฟฟ้าขั้นต่ำ (EMI)
• Creepage สูงและระยะทางโปรโมชั่นระหว่างหลักและ
• ใช้กับทอพอโลยี SMPS ทั้งหมด
• ตัวเลือกการติดตั้งและเทอร์มินัลต่างๆ (แนวนอน, แนวตั้ง, ผ่านรู, SMT, พิน, สายบินและอีกมากมาย)
• หมุดระบายความร้อนที่ออกแบบมาเป็นพิเศษ

การประยุกต์ใช้งาน:

• ตัวแปลง DC / DC ประสิทธิภาพสูง
• ประสิทธิภาพสูงถึงมากกว่า 98 เปอร์เซ็นต์ความหนาแน่นพลังงานสูง 600 วัตต์ต่อลูกบาศก์นิ้วตัวแปลง DC / DC
• สำหรับตัวแปลง DC / DC แบบฟูลบริดจ์ฮาล์ฟบริดจ์และ push-pull แบบส่งต่อ
• แรงดันไฟฟ้าอินพุตระหว่าง 18V ถึง 75V และแรงดันเอาต์พุตจาก 52V ถึง 1.0V ตัวแปลง DC / DC
• โทรคมนาคม, ระบบควบคุมอุตสาหกรรม
• ยานยนต์และระบบยานยนต์เครื่องจักรกลหนัก

ข้อมูลทางเทคนิค:

• ข้อมูลจำเพาะทั้งหมดโดยทั่วไปที่ TA = 25 ℃
• การเหนี่ยวนำถูกวัดบน HP4284 ระหว่างพิน 2 - 4 ที่ 100 kHz, 100 mVrms, 0 Adc
• การเหนี่ยวนำการรั่วไหลจะถูกวัดระหว่างพิน 2 - 4 พร้อมกับขดลวดอื่นที่สั้นลง
