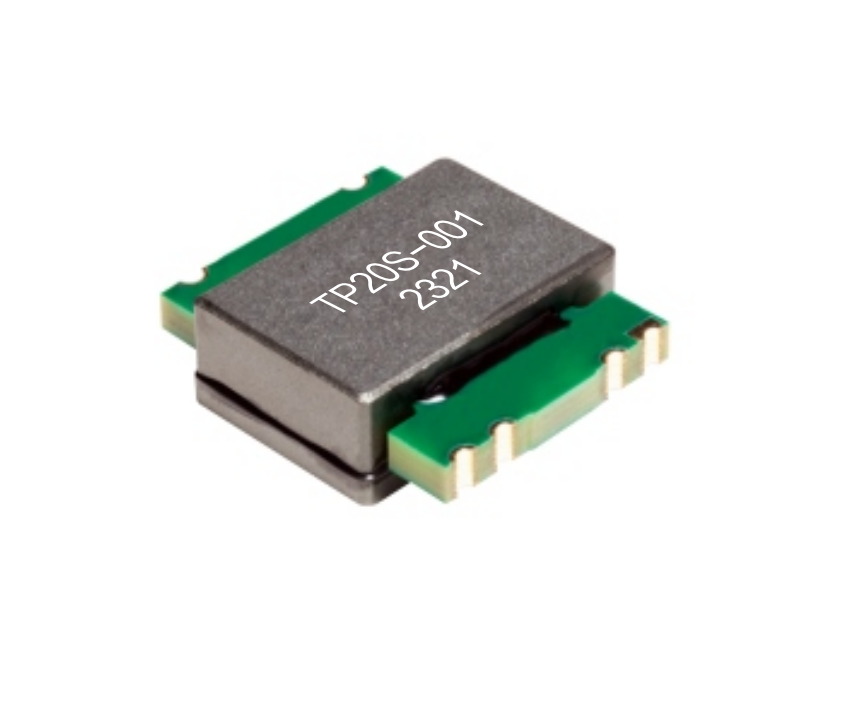

เครื่องแปลงแบบเรียบ 60W ความถี่สูง ซีรี่ย์ TP20S

ออกแบบมาสำหรับการแปลงพลังงานยุคหน้า หม้อแปลงแบบระนาบ TP20S Series ให้กำลังไฟสูงสุด 60 วัตต์ พร้อมประสิทธิภาพที่ยอดเยี่ยมและมีขนาดที่บางเพียง 9.0 มม. ได้รับการปรับปรุงให้เหมาะสมสำหรับการทำงานความถี่สูงตั้งแต่ 200 kHz ถึง 700 kHz โครงสร้างแบบระนาบขั้นสูงช่วยให้ได้ความหนาแน่นของพลังงานที่เหนือกว่า ทำให้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับการใช้งานที่มีข้อจำกัดด้านพื้นที่ซึ่งต้องการประสิทธิภาพที่แข็งแกร่งและเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรม ยานยนต์ และโทรคมนาคม

คุณสมบัติ:

• ความหนาแน่นของพลังงานสูง: ขนาดกะทัดรัด 22 มม. x 23.5 มม. ช่วยให้มีความหนาแน่นของพลังงานสูงถึง 400 วัตต์ต่อลูกบาศก์นิ้ว

• การออกแบบที่มีประสิทธิภาพสูง: สถาปัตยกรรมแม่เหล็กแบบระนาบขั้นสูงช่วยลดการสูญเสียเพื่อเพิ่มประสิทธิภาพทางความร้อน

• ช่วงความถี่ที่ขยายออก: ปรับให้เหมาะสมสำหรับการทำงานที่เสถียรตั้งแต่ 200 kHz ถึง 700 kHz

• โครงสร้างที่ทนทาน: ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิกว้างตั้งแต่ –40°C ถึง +125°C

• การเหนี่ยวนำการรั่วไหลต่ำ: ≤0.5 μH การออกแบบช่วยลดการสูญเสียจากการสลับและสัญญาณรบกวนในวงจรความถี่สูง

ลักษณะทางไฟฟ้า

การใช้งาน

• การแปลงพลังงาน DC/DC: ท็อปโลยีตัวแปลงแบบไปข้างหน้า, ฟูลบริดจ์, ฮาล์ฟบริดจ์ และพุช-พูลที่มีความหนาแน่นสูง

• โครงสร้างพื้นฐานด้านโทรคมนาคม: แหล่งจ่ายไฟสำหรับเซิร์ฟเวอร์, เราเตอร์ และเครื่องขยายสัญญาณสถานีฐาน

• ระบบอุตสาหกรรม: ไดรฟ์มอเตอร์, ระบบควบคุม และอุปกรณ์อัตโนมัติที่ต้องการประสิทธิภาพที่แข็งแกร่ง

• ยานยนต์และการขนส่ง: เครื่องชาร์จในรถยนต์ (OBC), ระบบจัดการแบตเตอรี่ (BMS) และระบบขับเคลื่อนสำหรับยานพาหนะไฟฟ้าและอุปกรณ์หนัก

คำถามที่พบบ่อย

ถาม: หม้อแปลงแบบระนาบความถี่สูงนี้แตกต่างจากชนิดขดลวดแบบดั้งเดิมอย่างไร
ตอบ: TP20S series ใช้โครงสร้างการพันแบบระนาบแบน ซึ่งให้ประสิทธิภาพทางความร้อนที่ดีกว่าอย่างมาก, มีขนาดที่บางกว่า และมีพารามิเตอร์ทางไฟฟ้าที่สอดคล้องกันมากกว่า เช่น การเหนี่ยวนำการรั่วไหลต่ำ ทำให้เหนือกว่าสำหรับแหล่งจ่ายไฟแบบสวิตช์โหมด (SMPS) ความถี่สูงและมีความหนาแน่นสูง

ถาม: การจัดการความร้อนแบบใดที่แนะนำสำหรับกำลังไฟ 60W เต็ม
ตอบ: แม้ว่าจะได้รับการออกแบบมาเพื่อประสิทธิภาพสูง แต่การบรรลุกำลังไฟเต็มพิกัดอย่างต่อเนื่องอาจต้องใช้เลย์เอาต์ PCB ที่เหมาะสมพร้อมช่องระบายความร้อนและ/หรือการไหลเวียนของอากาศตามสภาพแวดล้อมการใช้งานเฉพาะ เพื่อรักษาอุณหภูมิการทำงานที่ปลอดภัย

ถาม: มีอัตราส่วนการหมุนหรือแรงดันไฟฟ้าแบบกำหนดเองหรือไม่
ตอบ: มีการรองรับการออกแบบที่กำหนดเองสำหรับการผลิตจำนวนมาก โปรดติดต่อทีมสนับสนุนของเราพร้อมข้อกำหนดทางไฟฟ้าและทางกลไกเฉพาะของคุณ
