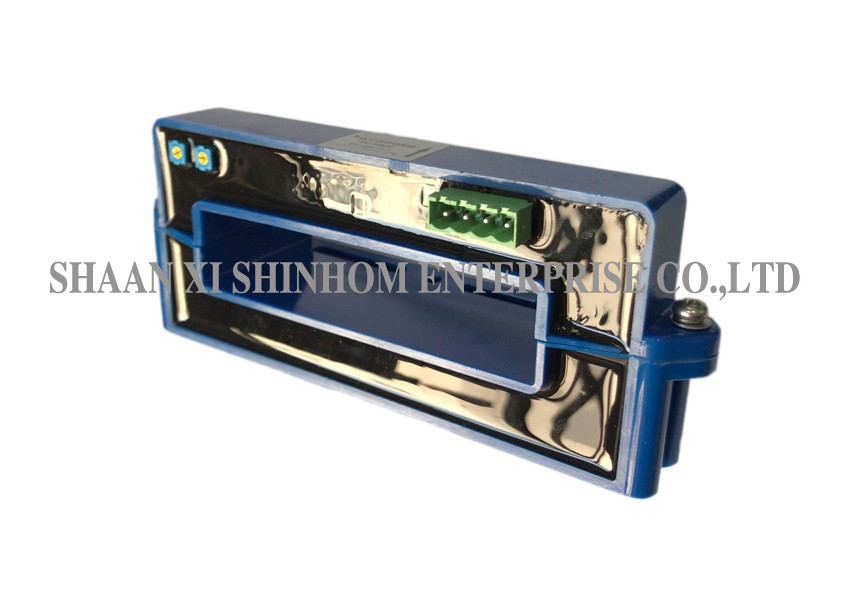

HKC -KB เซ็นเซอร์กระแส ซีรี่ส์ ด้วยการแยกกระแสไฟฟ้าระหว่างวงจรปฐมภูมิและทุติยภูมิ ให้การวัดทางอิเล็กทรอนิกส์ที่แม่นยำของ DC, AC หรือกระแสพัลซิ่ง
คุณสมบัติ:
1. แหล่งจ่ายไฟ: ± 12 ～ ± 15 (± 5%)
2. แรงดันเอาท์พุทจัดอันดับ: 4.0V ± 1%
3. กระแสไฟที่ใช้งาน: 0 ถึง 4000A
4. ติดตั้งได้ง่าย
5. เกรดความแม่นยำสูง
6. การออกแบบวงเปิด
7. การรับรอง: UL 94-V0
8. ข้อกำหนดของ RoHS ได้มาตรฐาน
9. อุณหภูมิในการทำงาน (ทำงาน): -20 ถึง + 85 ° c
10. อุณหภูมิสภาพแวดล้อมการจัดเก็บ: -40 ถึง + 105 ° c
การใช้งาน:
1. แหล่งจ่ายไฟโหมดสวิตช์ (SMPS)
2. แหล่งจ่ายไฟอย่างต่อเนื่อง (UPS)
3. แหล่งจ่ายไฟสลับ SMPS
4. หัวรถจักรไฟฟ้า
5. การตรวจสอบตาราง
6. อุปกรณ์ควบคุมความถี่
7. อุปกรณ์อินเวอร์เตอร์
8. ไดรฟ์ความเร็วตัวแปร AC และไดรฟ์เซอร์โวมอเตอร์
9. ตัวแปลงแบบคงที่สำหรับไดรฟ์มอเตอร์ DC
10. อุปกรณ์จ่ายไฟสำหรับงานเชื่อม
ข้อมูลไฟฟ้า:
| HKC500KB | HKC1000KB | HKC2000KB | HKC3000KB | HKC4000KB | ||
| จัดอันดับในปัจจุบัน | 500 | 1000 | 2000 | 3000 | 4000 | |
| ทดสอบช่วงปัจจุบัน | 1000 | 2000 | 4000 | 4500 | 5000 | |
| แรงดันขาออกจัดอันดับ | 4 ± 1% | V | ||||
| จ่ายแรงดันไฟฟ้า | ± 12 ～ ± 15 ± 5% | V | ||||
| แรงดันไฟฟ้าออฟเซ็ต | ≤± 30 | ≤± 20 | mV | |||
| แรงดันไฟฟ้าชดเชยแม่เหล็ก | ± 30 | mV | ||||
| แรงดันออฟเซ็ตดริฟท์ | ≤± 1.5 | ≤± 1 | mV / ℃ | |||
| เส้นตรง | ≤1 | % FS | ||||
| เวลาตอบสนอง | ≤10 | ไมโครวินาที | ||||
| แรงดันไฟฟ้าของฉนวน (50HZ, 1 นาที) | 3 | KV | ||||
| อุณหภูมิในการทำงาน | -20 ~ + 85 | ℃ | ||||
| อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ | ||||
1: + 15V 2: -15V 3: VOUT 4: 0V OFS: การปรับค่าศูนย์ GIN: การปรับความกว้าง
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
