บ้าน /ผลิตภัณฑ์/โชคโหมดสามัญ/สายโค้ล Rogowski ความแม่นยําสูงที่มีช่วง 1A ถึง 500kA และความเส้นตรง ± 0.2% สําหรับการวัดกระแสไฟ AC ที่แม่นยํา

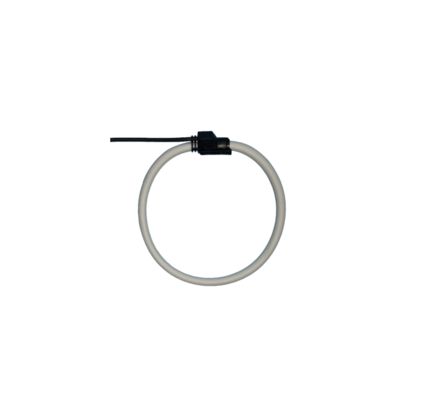

สายโค้ล Rogowski ความแม่นยําสูงที่มีช่วง 1A ถึง 500kA และความเส้นตรง ± 0.2% สําหรับการวัดกระแสไฟ AC ที่แม่นยํา

ความเป็นเส้นตรง
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ช่วงปัจจุบัน: 1a ถึง 500ka
ความแม่นยำ: <0.5% (สอบเทียบ)
ความเป็นเส้นตรง: ± 0.2% ของการอ่าน
แบนด์วิดธ์: 1Hz ถึง 100kHz (-3dB)
อุณหภูมิการทำงาน: -40 ° C ถึง +80 ° C
เน้น:

1A ถึง 500kA Range Rogowski Coil

,

< 0.5% ความแม่นยํา Rogowski Coil

,

± 0.2% ความเรียบเรียง Rogowski Coil
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: SRC Datasheet Flex Rogowski Coil
เอกสาร: SRC datasheet Flex Rogowski...l_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2 ~ 8weeks
เงื่อนไขการชำระเงิน: l/c, t/t
รายละเอียดสินค้า
สายโค้ล Rogowski แบบยืดหยุ่นความรู้สึกสูงสําหรับการวัดกระแสไฟฟ้าแบบแอนดรานด์
ค้นพบ High Sensitivity Flexible Rogowski Coil (SRC Series) ของเรา เครื่องแปลงกระแสออนไลน์ที่ยืดหยุ่นที่มีความทันสมัยสําหรับการวัดกระแสออนไลน์ที่แม่นยําจาก 1A ถึง 500kA,และการทํางานที่ปลอดภัย เหมาะสําหรับการติดตามพลังงาน การวิเคราะห์ฮาร์มอนิกส์ และการวัดคลื่น DC
คุณลักษณะและประโยชน์สําคัญ
  • ความแม่นยําสูงและระยะความเคลื่อนไหวขนาดใหญ่:ประสบความแม่นยําในการวัดกระแสแลกเปลี่ยนจาก 1A ถึง 100kA (สูงสุด 500kA) โดยมีความตรงที่ดี ± 0.2% รุ่นที่ปรับให้มีความแม่นยําที่น่าทึ่ง < 0.5%
  • อุปกรณ์ยืดหยุ่นและไม่รบกวนเครื่องปรับกระแสไฟฟ้าที่ยืดหยุ่นของเรา สามารถห่อตัวได้ง่ายๆ ภายในสายไฟฟ้าขนาดใหญ่ ที่ไม่สะดวกสบาย หรือสายไฟฟ้าที่ติดตั้ง (สายไฟฟ้าบัส, สายไฟฟ้า) ในพื้นที่ที่แคบส่วนโค้ลบาง 12 มิลลิเมตรและการออกแบบเบาทําให้การติดตั้งง่ายด้วยสายเคเบิล.
  • ปลอดภัยและแข็งแกร่งไม่เหมือน CT แบบดั้งเดิม มันไม่มีอันตรายจากวงจรเปิด ไม่อิ่มแม้แต่กับกระแสไฟฟ้าที่เกินขนาดใหญ่หรือวงจรสั้นได้รับการกําหนดสําหรับ CAT III 1000V / CAT IV 600V และถูกออกแบบมาสําหรับสภาพแวดล้อมที่ต้องการ.
  • ผลประกอบการเบนด์กว้างด้วยความกว้างของแบนด์วิทจาก 1Hz ถึง 100kHz (-3dB) มันเหมาะสําหรับการวิเคราะห์ฮาร์มอนิกส์, transients, และ DC ripple measurement ในแอพลิเคชั่น เช่น ระบบชาร์จแบตเตอรี่
  • การป้องกันแบบบูรณาการ:หมอบภายในทําให้การวัดมั่นคง โดยการปฏิเสธการขัดแย้งจากสนามแม่เหล็กภายนอก เพิ่มความแม่นยําแม้กระทั่งในกระแสหลักที่ต่ํา
  • ความเหมาะสม Plug-and-Play:สาย Rogowski นี้สามารถเชื่อมต่อโดยตรงกับ DIN-RAIL และเครื่องวัดแผ่นของเรา โดยไม่ต้องใช้เครื่องบูรณาการสาย Rogowski ทางภายนอก ทําให้การตั้งระบบของคุณง่ายขึ้น
ข้อมูลเฉพาะเจาะจงทางเทคนิค (SRC Series)
ปริมาตร SRC-50 SRC-100 SRC-150
ความยาวของโค้ล ขนาด 180 mm 380 มม. 555 มม.
ขนาดหน้าต่าง (กว้าง B) 50 มม 100 มม 150 มม
ความต้านทานของโค้ล 255 Ω (± 10%) 375 Ω (± 10%) 540 Ω (± 10%)
อัตราการออกเสียง (@ 50Hz) ปรับระดับ: 333 mV/kA
ไม่ปรับขนาด: 360 mV/kA		 ปรับระดับ: 333 mV/kA
ไม่ปรับขนาด: 360 mV/kA		 ปรับระดับ: 333 mV/kA
ไม่ปรับขนาด: 360 mV/kA
ความแม่น (@ 25°C) ปรับขนาด: < 0.5%
ไม่ปรับขนาด: < 5%		 ปรับขนาด: < 0.5%
ไม่ปรับขนาด: < 5%		 ปรับขนาด: < 0.5%
ไม่ปรับขนาด: < 5%
ขนาดความแรงปัจจุบันสูงสุด 500 kA 500 kA 500 kA
ความกว้างแบนด์วิธ 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
ความผิดพลาดระยะ ≤ 0.5° ≤ 0.5° ≤ 0.5°
ความยาวของสายท่อ 2 เมตร (มาตรฐาน สามารถปรับแต่งได้สูงสุด 20 เมตร) 2 เมตร (มาตรฐาน สามารถปรับแต่งได้สูงสุด 20 เมตร) 2 เมตร (มาตรฐาน สามารถปรับแต่งได้สูงสุด 20 เมตร)
อุณหภูมิการทํางาน -40°C ถึง +80°C -40°C ถึง +80°C -40°C ถึง +80°C
ข้อมูลทั่วไป
  • ความเป็นเส้นตรง: ± 0.2% ของการอ่าน

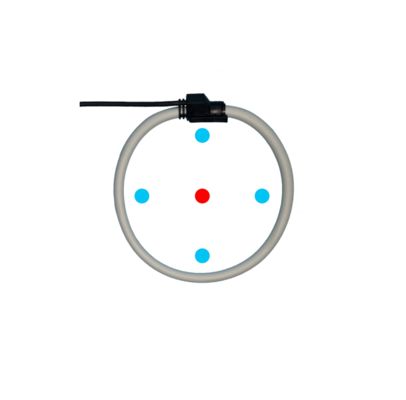

  • ความผิดพลาดตําแหน่ง: ± 1% สูงสุด
  • การเคลื่อนไหวศูนย์ (Output on OA): ≤ 0.05 mV
  • มาตรฐานความปลอดภัย: มีเครื่องหมาย CE ตรงกับ EN 61010-1:2010 (LVD) และ EN 61326-1:2013 (EMC)
  • โลตติจ์ปิด: โคล: 2000V; สายสัญญาณ: 1000V
  • วัสดุ: ยางเทอร์โมพลาสติกกันไฟ (UL 94 V-0)
การใช้งานทั่วไป
  • เครื่องวิเคราะห์คุณภาพพลังงานและอุปกรณ์วัดกระแส AC
  • ระบบจัดการพลังงานและระบบติดตามพลังงาน
  • การวิเคราะห์ฮาร์มอนิกส์และเทรนเซนต์
  • การวัดคลื่น DC ในระบบแบตเตอรี่และ UPS
  • อุปกรณ์ปฏิบัติการและเครื่องวัดพกพา
  • การติดตามปัจจุบันของเครื่องขับเคลื่อนมอเตอร์และเครื่องขับเคลื่อนความถี่แปร (VFD)
ทําไมต้องเลือกเรา
ในฐานะผู้ส่งออกชิ้นส่วนอิเล็กทรอนิกส์มืออาชีพ เรารับประกันคุณภาพสินค้า ให้การสนับสนุนทางเทคนิค และรับประกันการจัดส่งทั่วโลกที่น่าเชื่อถือติดต่อเราในวันนี้สําหรับการประกวดราคาและใบข้อมูล.
