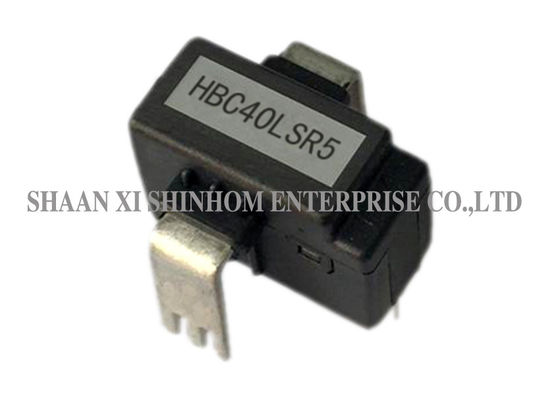

เซ็นเซอร์กระแสหลายช่วง H ซีรี่ส์ซีรีย์ H BC-LSR5 เป็นอุปกรณ์วงปิดตามหลักการวัดเอฟเฟกต์ฮอลล์และวิธีการปรับสมดุลโมฆะ ให้การวัดทางอิเล็กทรอนิกส์ที่แม่นยำของ DC, AC หรือกระแสพัลซิ่ง
คำแนะนำสำหรับการใช้งาน
คุณสมบัติ:
การใช้งาน:
ข้อมูลไฟฟ้า:
HBC06 LSR5 | HBC10 LSR5 | HBC15 LSR5 | HBC20 LSR5 | HBC25 LSR5 | HBC30 LSR5 | HBC40 LSR5 | HBC50 LSR5 | ||
| จัดอันดับปัจจุบันอินพุต (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | |
| ทดสอบช่วงปัจจุบัน | ± 15 | ± 25 | ± 37.5 | ± 50 | ± 62.5 | ± 75 | ± 100 | ± 105 | |
| เปลี่ยนอัตราส่วน (Np / Ns) | 1: 1200 | 1: 1000 | 1: 1125 | 1: 1000 | 1: 1250 | 1: 1125 | 1: 1000 | 1: 1000 | T |
| แรงดันขาออกจัดอันดับ | ± 0.8 ± 0.5% | V | |||||||
| จ่ายแรงดันไฟฟ้า | + 5 ± 5% | V | |||||||
| แรงดันไฟฟ้าออฟเซ็ต | 2.5 ± 0.5% | V | |||||||
| แรงดันอ้างอิง (VR) | 2.5 ± 0.8% | V | |||||||
| แรงดันอ้างอิงภายนอก | 2.0-2.8 | V | |||||||
| แรงดันออฟเซ็ตดริฟท์ | ≤± 0.1 | mV / ℃ | |||||||
| แรงดันขาออก Drift | ≤± 0.05 | mV / ℃ | |||||||
| เส้นตรง (IP = 0- ± IPN) | ≤± 0.2 | % FS | |||||||
| ชั้น | ≤± 1.0 | % | |||||||
| di / dt | > 50 | A / ไมโครวินาที | |||||||
| เวลาตอบสนอง | ≤1 | ไมโครวินาที | |||||||
| แบนด์วิดธ์ (-1db) | DC ~ 100 | KHZ | |||||||
| แรงดันไฟฟ้าของฉนวน | 2.5 @ (50HZ, 1min) | KV | |||||||
| อุณหภูมิในการทำงาน | -40 ~ + 85 | ℃ | |||||||
| อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ | |||||||
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
