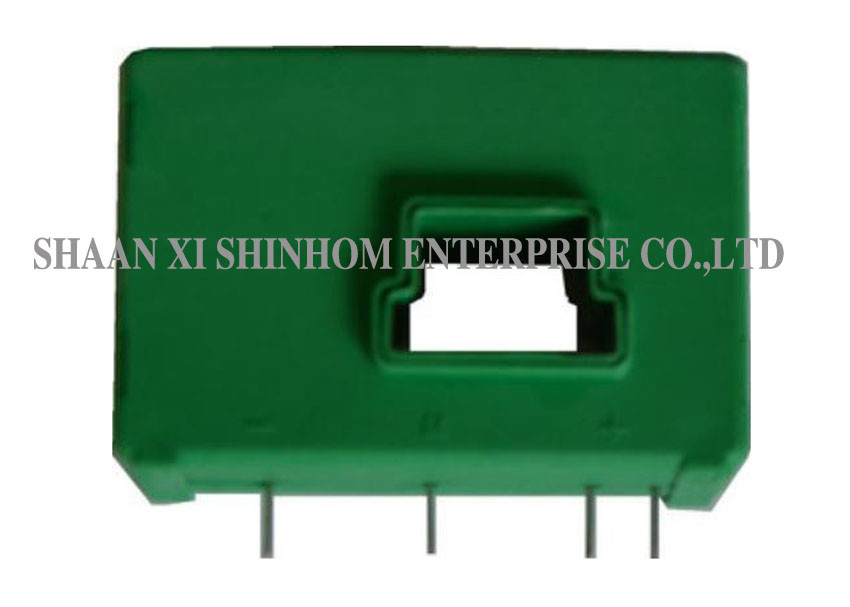

H BC- LAP เซ็นเซอร์กระแส ซีรี่ส์ ด้วยการแยกกระแสไฟฟ้าระหว่างวงจรปฐมภูมิและทุติยภูมิ ให้การวัดทางอิเล็กทรอนิกส์ที่แม่นยำของ DC, AC หรือกระแสพัลซิ่ง
| 1. เป็นบวกเมื่อ Ip ไหลไปในทิศทางของลูกศร |
| 2. อุณหภูมิของตัวนำหลักไม่ควรเกิน 100 ℃ |
| 3. ประสิทธิภาพแบบไดนามิกคือการทดสอบด้วยแถบเดียวที่เติมช่องหลักให้สมบูรณ์ |
| 4. การหมุนรอบตัวหลักที่ด้านบนของเซ็นเซอร์เพื่อให้คลัตช์แม่เหล็กดีที่สุด |
คุณสมบัติ:
การใช้งาน:
ข้อมูลไฟฟ้า:
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| จัดอันดับปัจจุบัน (IPN) | 100 | 125 | 200 | |
| ช่วงการวัด (IP) | 0 ~ ± 200 | 0 ~ ± 200 | 0 ~ ± 300 | |
| เอาท์พุทจัดอันดับปัจจุบัน (ISN) | 100 ± 0.5% | 125 ± 0.5% | 100 ± 0.5% | mA |
| การจ่ายแรงดัน (± 5%) | ± 12 ~ ± 15 | V | ||
| จัดหาการสูญเสียในปัจจุบัน | 16 (@ ± 15V) + IS | mA | ||
| ทดสอบความต้านทาน | ด้วย± 12V @ ± IPNmax | 14 (ขั้นต่ำ) 52 (สูงสุด) | 0 (ขั้นต่ำ) 26 (สูงสุด) | Ω |
| @ ± IPmax | 14 (ขั้นต่ำ) 17 (สูงสุด) | 0 (ขั้นต่ำ) 4 (สูงสุด) | Ω | |
| ด้วย± 15V @ ± IPNmax | 40 (ขั้นต่ำ) 72 (สูงสุด) | 0 (ขั้นต่ำ) 56 (สูงสุด) | Ω | |
| @ ± IPmax @ ± 300Amax | 40 (ขั้นต่ำ) 40 (สูงสุด) | 0 (ขั้นต่ำ) 8 (สูงสุด) | Ω | |
| เปลี่ยนอัตราส่วน | 1: 1000 | 1: 1000 | 1: 2000 | |
| ความต้านทานวินาที | 33 | 33 | 76 | Ω |
| กระแสออฟเซ็ต | ≤± 0.2 | mA | ||
| ออฟเซ็ต Drift ปัจจุบัน | ≤± 0.5 | mA | ||
| เวลาตอบสนอง | <1 | ไมโครวินาที | ||
| เส้นตรง | ≤± 0.2 | % FS | ||
| แรงดันไฟฟ้าของฉนวน | 50 (60) HZ, 1min 3 | KV | ||
| di / dt | > 100 | A / ไมโครวินาที | ||
| แบนด์วิดธ์ (-3dB) | DC ... 100 | KHz | ||
| อุณหภูมิในการทำงาน | -40 ~ + 85 | ℃ | ||
| อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ | ||
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
