การออกแบบสายไฟฟ้าเรียบแบบสอยแบบสามัญแบบแบบเฟสเดียว สําหรับการสลับไฟฟ้า

การเจรจาต่อรอง
MOQ
ต่อรองได้
ราคา

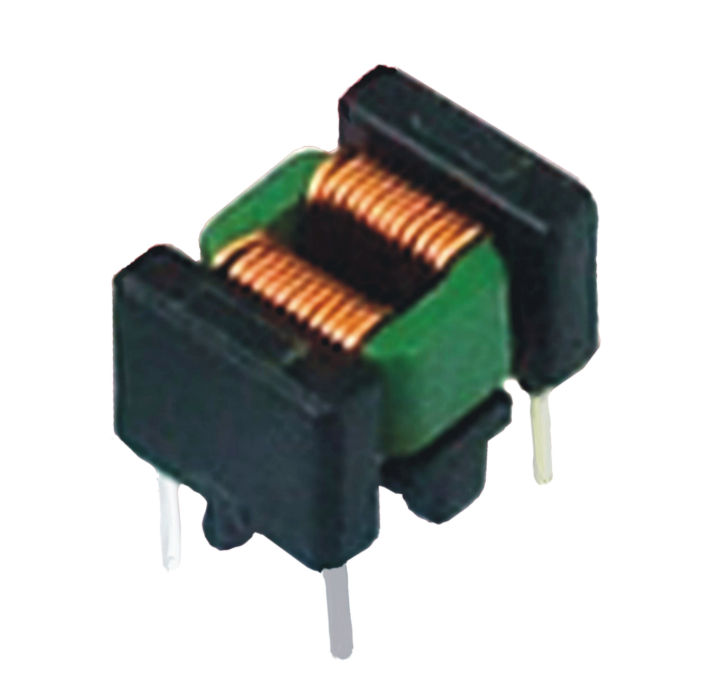

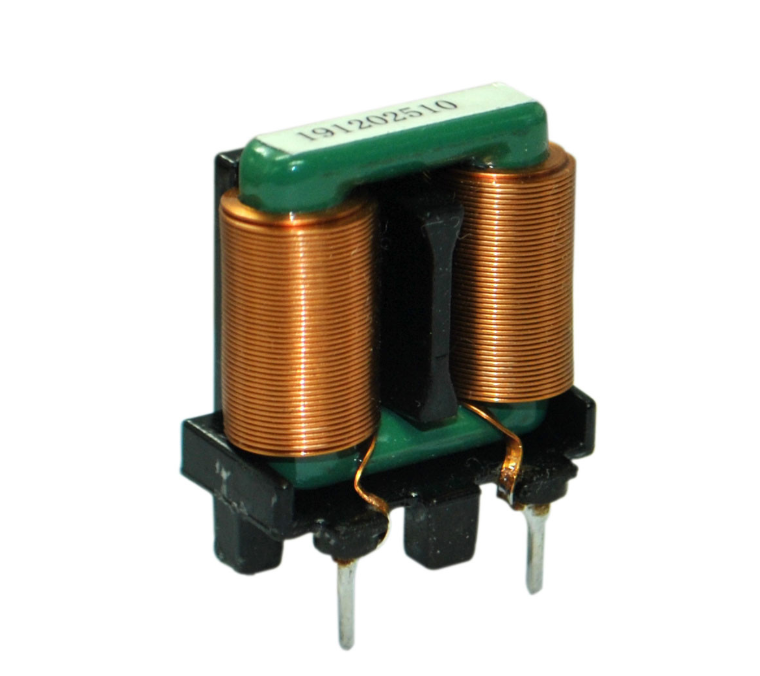

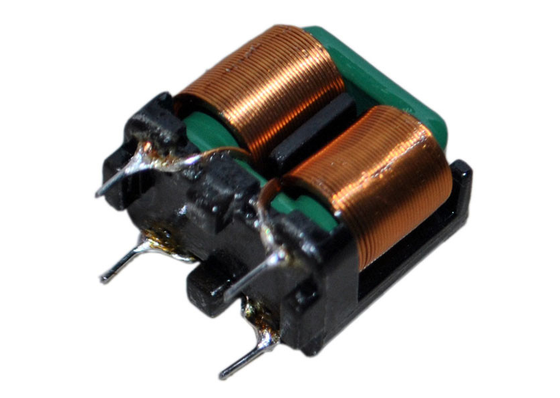

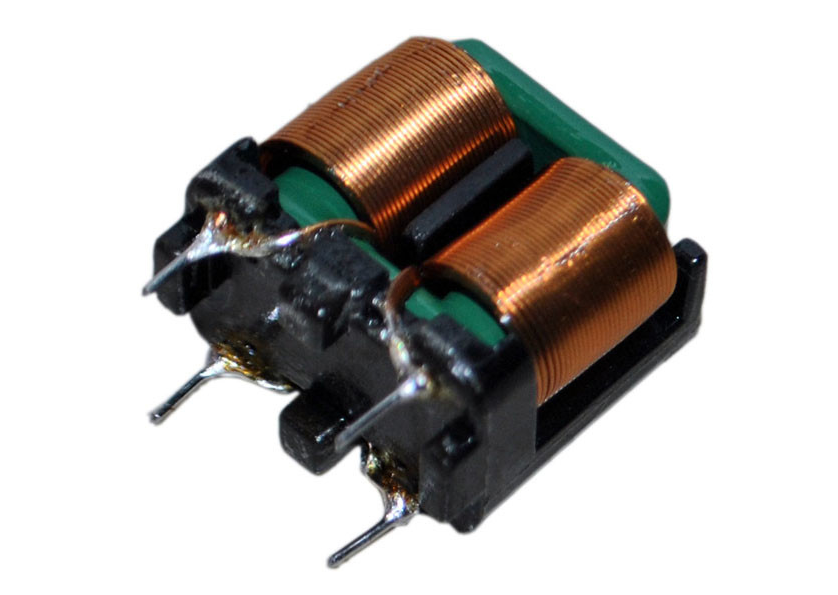

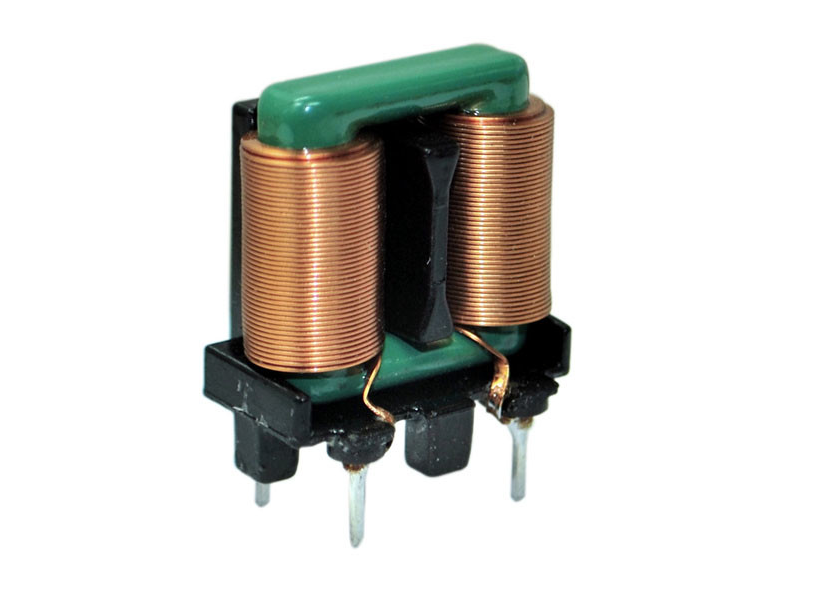

Single Phase Common Mode Coil Flat Wire Design for Switching Power Supplies
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เฟส: เฟสเดียว
แกนกลาง: สี่เหลี่ยมเฟอร์ไรต์ฮอลโลว์
ทดสอบความถี่: 10kHz
อุณหภูมิในการทำงาน: -40°C ถึง +150°C
อัตราส่วนเปลี่ยน: 1:1
ตัวเหนี่ยวนำที่กำหนดเอง: ใช่
เน้น:

สายโค้ลสภาพทั่วไประยะเดียว

,

สายเรียบ ปะทะแบบทั่วไป

,

การเปลี่ยนเครื่องไฟฟ้า
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ซ้าย
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,00000/เดือน
รายละเอียดสินค้า

นี่สายโค้ลแบบร่วมรูปแบบแบบหนึ่งเฟสผลิตโดยใช้สายเรียบและ aเฟอร์ไรท์ ห้องสี่เหลี่ยม, โดยเฉพาะเจาะจงสําหรับการสลับแหล่งไฟฟ้าและคอมพิวเตอร์ส่วนตัว, รับประกันกระแสไฟฟ้าสูง, ขนาดเล็ก, และประสิทธิภาพสูงผลิตภัณฑ์มีโครงสร้างที่แข็งแกร่งและน่าเชื่อถือด้วยการลวดลวดแบบชั้นเดียวและการออกแบบแกนแม่เหล็กปิดมันพบกับระยะความกระชับกําลังความแรงกว้าง 85 ถึง 265VAC.มันเหมาะสําหรับเครื่องไฟฟ้าสลับ,เครื่องปรับพลังงานและโทรทัศน์ LCDเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานโค้ลแบบทั่วไปในการกด EMI และการกรองพลังงาน

ลักษณะ

  • ความดันเฉพาะประเภท 85 ถึง 265VAC

  • อัตราการหมุน ราคา 11

  • ความต้านทานการกันความหนาว 100mΩ นาที

  • อุณหภูมิเพิ่มขึ้นสูงสุด 50°C

  • ผลผิวคลื่นความถี่สูงจากสายเรียบ

  • ความหนาแน่นของกระแสไฟฟ้า หน่วย 1.5 ถึง 2 เท่า

  • การลวดแบบชั้นเดียว ราคาเพิ่มอุณหภูมิต่ํา

  • การยับยั้ง EMI ที่ยอดเยี่ยม

การใช้งาน

  • คอมพิวเตอร์ส่วนตัว

  • เครื่องไฟฟ้าสลับ

  • เครื่องปรับพลังงาน

  • UPS

  • สินค้าคอมพิวเตอร์

  • DVD

  • แหล่งไฟฟ้า LED

  • เครื่องแสดงไฟฟ้า LCD TV และเครื่องแสดงไฟฟ้า

รายละเอียด อุปทาน
MIN
1KHZ 0.25V		 ขนาด (mm MAX) ปัจจุบัน ((A) พลังงาน ((W)
W D H L E ทิศทาง สูง MAX MAX
P1 P2 P1 P2
SQ1515 > 15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 > 20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 > 15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 > 20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 > 12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 > 20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 > 30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 > 12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 > 20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 > 30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 > 12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 > 20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 > 30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 > 12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 > 20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 > 30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 > 7mH 18 30 38 4 0.8 4 PINS - - 3.5 280
SQ2724 > 15mH 18 30 38 4 0.8 4 PINS - - 2.5 280
SQ2724 > 20mH 18 30 38 4 0.8 4 PINS - - 1.8 280
SQ2724 > 7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 > 15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 > 20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 > 7mH 16 30 38 4 0.8 4 PINS - - 2.0 300
SQ2820 > 20mH 16 30 38 4 0.8 4 PINS - - 2.5 300
SQ2820 > 30mH 16 30 38 4 0.8 4 PINS - - 5.0 300
SQ2820 > 7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 > 20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 > 30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 > 10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 > 25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 > 10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 > 25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 > 12mH - - - - - - - - - 7 600
SQ4391 > 12mH 28 45 16 4 1.0 39 21 - - 7 600

การออกแบบสายไฟฟ้าเรียบแบบสอยแบบสามัญแบบแบบเฟสเดียว สําหรับการสลับไฟฟ้า

หมายเหตุ: สามารถปรับแต่งได้

การออกแบบสายไฟฟ้าเรียบแบบสอยแบบสามัญแบบแบบเฟสเดียว สําหรับการสลับไฟฟ้า

FAQ

Q: คุณสร้างความสัมพันธ์ธุรกิจที่ดีในระยะยาวกับเราอย่างไร?

A:เรายืนยันผลิตภัณฑ์ที่มีคุณภาพสูง และการจัดส่งที่รวดเร็ว เพื่อให้ลูกค้าของเราชนะโปรเจคมากขึ้นเราปฏิบัติกับลูกค้าทุกคนเป็นเพื่อน และทําธุรกิจร่วมกันอย่างซื่อสัตย์ เพื่อสร้างมิตรภาพยาวนาน.

Q: คุณควบคุมคุณภาพอย่างไร?

A:เราให้ความมั่นใจว่าสินค้าทุกชิ้น จะตรงกับรายละเอียด โดยการตรวจสอบคุณภาพ (IQC) และการทดสอบคุณภาพ 100% ก่อนการจัดส่ง

Q: วิธีการขอตัวอย่าง?

A:คุณสามารถส่งตัวอย่างการสมัครผ่านเว็บไซต์ของเราหรืออีเมล ตัวอย่างคือฟรีและจะถูกส่งไปภายใน3-5 วันทําการ. เวลาในการสั่งซื้อจํานวนมากโดยทั่วไป2- 8 สัปดาห์; ผลิตภัณฑ์ตามสั่งจะยืนยันแยกกัน
