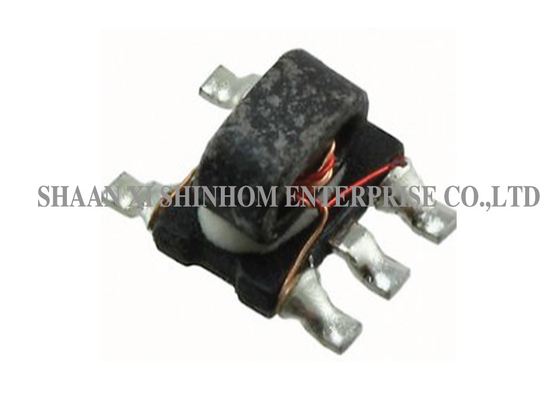

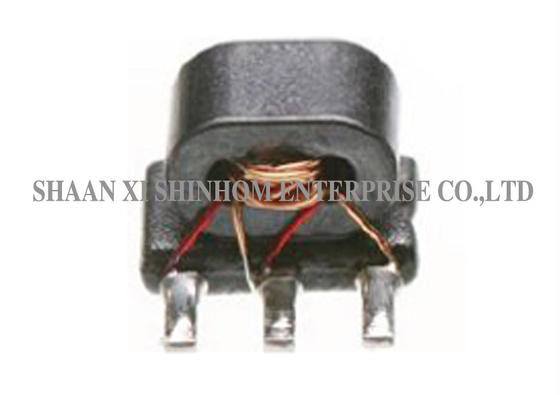

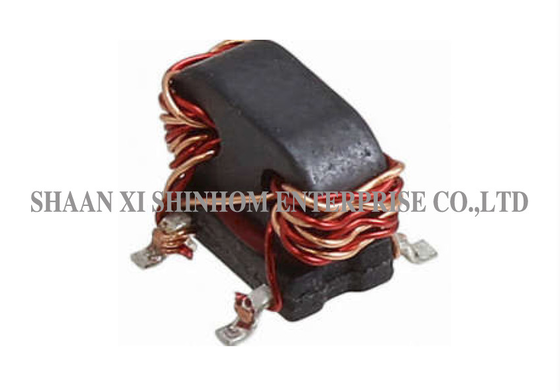

เส้นทางส่งสัญญาณเบรดแบนด์ Balun 1:1 75Ω 50-1250MHz สําหรับ RF Front-Ends และ Broadband Matching

นี่1ช่องทางส่งไฟฟ้า Balun RFได้ถูกออกแบบมาเพื่อการสื่อสารแบบไร้สายเบนด์กว้าง และการแปลงสัญญาณ RFโครงสร้างสายส่งเพื่อบรรลุการแปลงสัญญาณที่สมดุล/ไม่สมดุลการครอบคลุมความถี่ที่กว้างและความสมดุลความยืด/ระยะที่ดีคุณลักษณะผลิตภัณฑ์ใช้แพ็คเกจ SMDด้วยความขาดทุนในสายหลักต่ําและความสูญเสียการคืนข้อมูลที่ดีผลประกอบการ การรับรองประสิทธิภาพการส่งสัญญาณสูงและการสะท้อนน้อยมันถูกใช้อย่างแพร่หลายเครื่องเสริมเสียงกระชับกระชับ,ระบบแอนเทนน์และเครือข่ายการจับคู่วงจรความกว้างในแอพลิเคชั่น RF มันเป็นทางเลือกที่ดีสําหรับการสื่อสารแบบไร้สายเบนด์ขยาย และการแปลงสัญญาณ RF ฝั่งหน้า

ลักษณะ:

• 1: 1 CT ความคับ
• 75Ω อัตราต่อต้านลักษณะ
• พลังงาน RF: 0.25W
• กระแสไฟตรง: 30mA
• ความถี่: 50 ถึง 1250 MHz
• การสูญเสียการใส่: 1.3dB มากที่สุด
• การสูญเสียการกลับเข้า: 11.0dB นาที

การใช้งาน

• การสื่อสารแบบไร้สายเบนด์กว้าง

• เครื่องรับ VHF/UHF

• เครื่องส่ง VHF/UHF

• เครื่องเสริมเสียงแบบดัน-ดึง

• ระบบแอนเทนนา

• โมดูล RF ฝั่งหน้า

• การสอดคล้องอุปสรรคเบนด์กว้าง

• อุปกรณ์ทดสอบและวัด

รายละเอียดอิเล็กทรอนิกส์ ((25 °C,Z=75Ω)

• ความถี่: 50-1250MHz
• อุณหภูมิการทํางาน: -40 °C ถึง 85 °C
• อุณหภูมิการเก็บรักษา: -55°C ถึง 100°C

FAQ

คําถาม: ความแตกต่างระหว่างสายส่งและสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟแบบดัดสายไฟ

A:Aสายส่ง balunใช้ทฤษฎีสายส่งเพื่อบรรลุความเหมาะสมของวงจรความกว้างและการแปลงที่สมดุล/ไม่สมดุล โดยให้การครอบคลุมความถี่ที่กว้างกว่า (50-1250MHz) และผลงานความถี่สูงที่ดีกว่าบาลูนแบบลวดสายแบบดั้งเดิม ใช้เครื่องเชื่อมแกนแม่เหล็ก, ให้ผลงานความถี่ต่ําที่ดี แต่มีการตอบสนองความถี่สูงที่จํากัด โครงสร้างสายส่งเหมาะสําหรับการใช้งานเบนด์กว้างและความถี่สูง

คําถาม: ความเสียของการใส่ ≤1.3dB และความเสียของการกลับเข้า ≥11dB มีผลกระทบอย่างไรต่อผลงานของระบบ?

A:ความสูญเสียการใส่ ≤1.3dB รับประกันประสิทธิภาพการส่งสัญญาณสูงด้วยการสูญเสียพลังงานที่ต่ํา ความสูญเสียการกลับเข้า ≥11dB (ทั่วไป 25dB) รับประกันการสอดคล้องอุปสรรคที่ดีลดการสะท้อนสัญญาณและคลื่นยืน, ปรับปรุงผลงานของระบบโดยรวม. มันเหมาะสําหรับระบบสื่อสารไร้สายที่มีความต้องการงบประมาณเชื่อมต่อที่เข้มงวด.

Q: วิธีการขอตัวอย่าง?

A:คุณสามารถส่งตัวอย่างการสมัครผ่านเว็บไซต์ของเราหรืออีเมล. กรุณาให้ข้อมูลบริษัทของคุณและรูปแบบเป้าหมาย. ตัวอย่างคือฟรีและจะถูกส่งไปภายใน3-5 วันทําการ. เวลาในการสั่งซื้อจํานวนมากโดยทั่วไป2- 8 สัปดาห์MOQ และเวลานําสําหรับผลิตภัณฑ์ที่กําหนดเองจะถูกยืนยันแยกกัน
