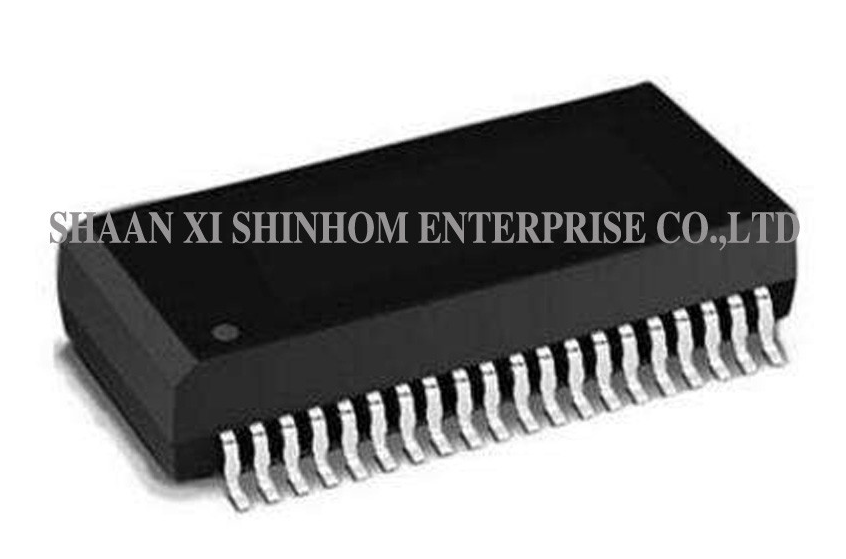

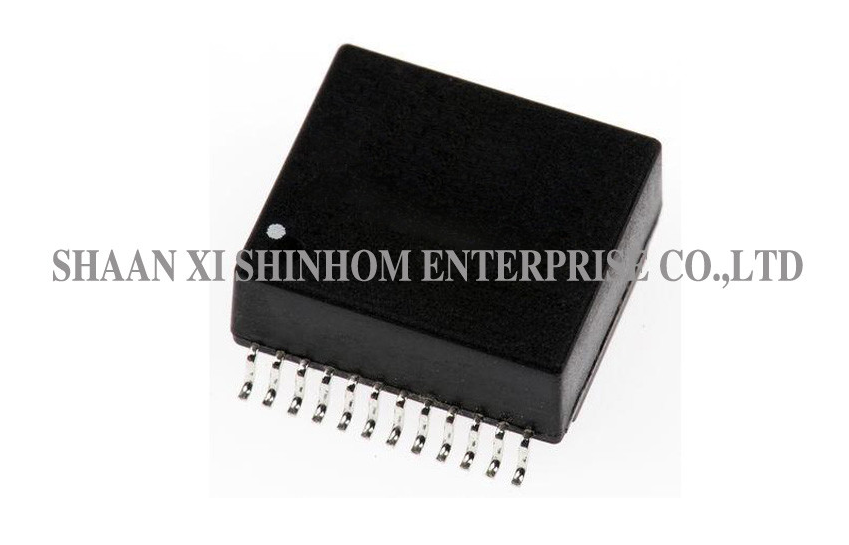

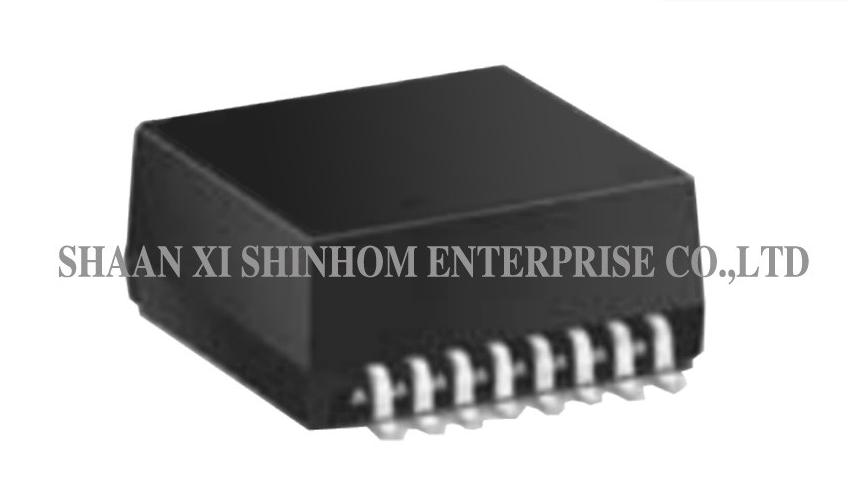

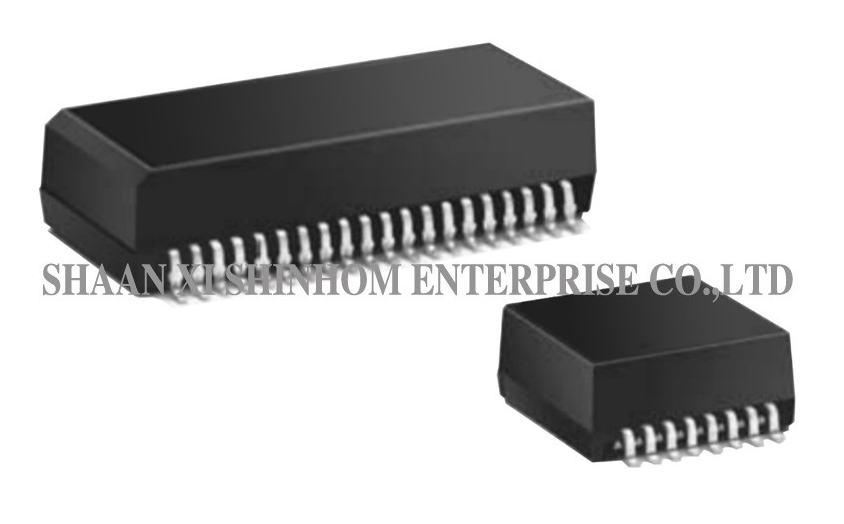

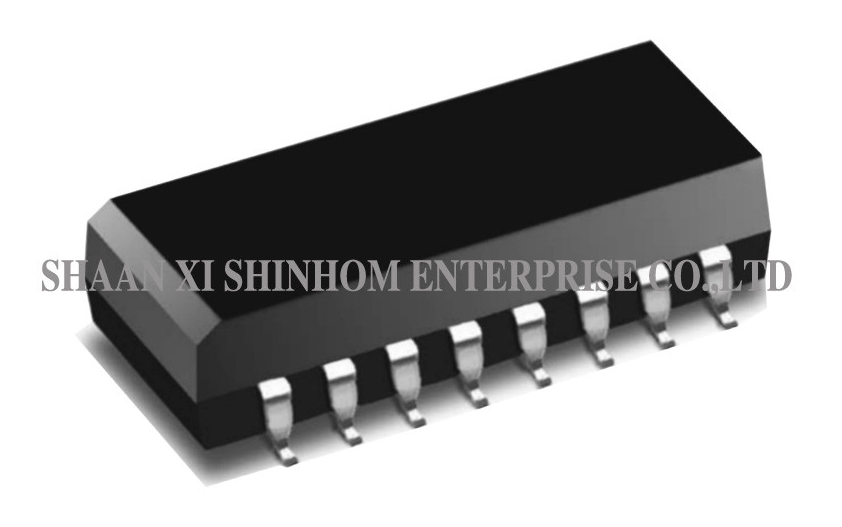

โมดูลแม่เหล็ก 1000 Base-T LAN-1000 ซีรีย์สําหรับสวิตช์และรูเตอร์

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา
1000 Base-T Magnetics Module LAN-1000 Series for Switches and Routers
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
อัตราส่วนเปลี่ยน: 1:1
การสูญเสียการแทรก: 1.0dB สูงสุด @ 1-100MHz
OCL: ขั้นต่ำ 350uH อคติ DC 8mA (ด้านเส้น)
ความเร็ว: 1,000BASE-T
ไฮพอท: 1500Vrms
การติดตั้ง: smt
เน้น:

โมดูลแม่เหล็ก LAN 1000 Base-T

,

เครื่องแปลง Ethernet ซีรีย์ LAN-1000

,

โมดูล LAN Ethernet สําหรับสวิตช์
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: แลน-1000
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100,000/เดือน
รายละเอียดสินค้า

โมดูลแม่เหล็ก LAN-1000 Series 1000 Base-T, หม้อแปลงไฟฟ้า LAN Ethernet, คอนเนคเตอร์ SMT Type POE+

The ซีรีส์ LAN-1000 โมดูลแม่เหล็ก Gigabit Ethernet ออกแบบมาสำหรับการใช้งานเครือข่าย 1000 Base-T รองรับการสื่อสารแบบ Full-duplex และฟังก์ชันการจ่ายไฟ PoE+ ผลิตภัณฑ์ใช้สัดส่วนการพันขดลวด 1:1 และเป็นไปตามมาตรฐาน IEEE802.3 การสูญเสียการแทรก (Insertion loss) น้อยกว่าหรือเท่ากับ 1.0dB (1-100MHz) ค่าความเหนี่ยวนำวงจรเปิด (Open-circuit inductance) คือ 350µH (@8mA bias) แรงดันไฟฟ้าฉนวนคือ 1500VRMS แพ็คเกจแบบ Surface-mount รองรับทั้งกระบวนการบัดกรีแบบ Wave และ Reflow มีการใช้งานอย่างแพร่หลายในสวิตช์ Gigabit Ethernet, เราเตอร์, การ์ดเชื่อมต่อเครือข่าย, อุปกรณ์จ่ายไฟ PoE+ และอุปกรณ์เครือข่ายอุตสาหกรรม

คุณสมบัติ

  • สัดส่วนการพันขดลวด 1:1
  • รองรับ Full Duplex
  • เป็นไปตามมาตรฐาน IEEE 802.3
  • การสูญเสียการแทรก: สูงสุด 1.0dB @ 1-100 Mhz
  • OCL: 350μH ขั้นต่ำ 8mA DC bias (ฝั่งสาย)
  • Hi-pot: 1500 VRMS
  • วิธีการบัดกรี: Wave, Reflow
  • อุณหภูมิการทำงาน: 0℃ ถึง 70℃
  • อุณหภูมิการจัดเก็บ: -55℃ ถึง 125℃

การใช้งาน

  • สวิตช์ Gigabit Ethernet
  • เราเตอร์เครือข่าย
  • การ์ดเชื่อมต่อเครือข่าย (NIC)
  • อุปกรณ์จ่ายไฟ PoE+
  • กล้องเครือข่าย
  • จุดกระจายสัญญาณไร้สาย (AP)
  • อุปกรณ์เครือข่าย Ethernet อุตสาหกรรม
  • โมดูลเครือข่ายแบบฝัง
โมดูลแม่เหล็ก 1000 Base-T LAN-1000 ซีรีย์สําหรับสวิตช์และรูเตอร์

เรานำเสนอผลิตภัณฑ์ที่หลากหลาย ซึ่งทั้งหมดสามารถออกแบบตามความต้องการเฉพาะของคุณได้ สายผลิตภัณฑ์พื้นฐานของเราประกอบด้วย:

  • ตัวเหนี่ยวนำ
  • หม้อแปลงความถี่สูง
  • หม้อแปลงแยกสัญญาณวิดีโอและเสียง
  • หม้อแปลง RF และ Balun
  • หม้อแปลงเซ็นเซอร์กระแส
  • หม้อแปลงไฟฟ้าแบบ Lamination
  • หม้อแปลงบรอดแบนด์
  • หม้อแปลงแบบ Encapsulated
  • หม้อแปลง Toroidal
  • EMI-filter
  • Common Mode Chokes
  • อุปกรณ์แม่เหล็กโทรคมนาคม
  • แกนเฟอร์ไรต์และแกนพลาสติก
  • อุปกรณ์แม่เหล็กอื่นๆ

คำถามที่พบบ่อย

ถาม: ความเข้ากันได้ของ PoE+ หมายถึงอะไร?

ตอบ: ความเข้ากันได้ของ PoE+ (IEEE802.3at) หมายความว่าหม้อแปลงรองรับการส่งข้อมูลและพลังงานพร้อมกันผ่านสายเคเบิล Ethernet โดยให้พลังงานสูงสุด 30W เหมาะสำหรับอุปกรณ์เครือข่ายที่ต้องการแหล่งจ่ายไฟที่สูงขึ้น

ถาม: พารามิเตอร์ความเหนี่ยวนำวงจรเปิด (OCL) ของผลิตภัณฑ์นี้คืออะไร?

ตอบ: ความเหนี่ยวนำวงจรเปิดคือ 350µH ขั้นต่ำ (@8mA กระแสไบแอส) เพื่อให้มั่นใจในความสมบูรณ์ของการส่งสัญญาณและความสามารถในการปฏิเสธสัญญาณรบกวนแบบโหมดร่วมภายใต้สภาวะการทำงานปกติ ซึ่งเป็นไปตามข้อกำหนดประสิทธิภาพของ Gigabit Ethernet

ถาม: จะขอตัวอย่างได้อย่างไร? ระยะเวลารอคอยนานเท่าใด?

ตอบ: คุณสามารถส่งคำขอตัวอย่างผ่านเว็บไซต์หรืออีเมลของเราได้ โปรดระบุข้อมูลบริษัทและรุ่นเป้าหมายของคุณ ตัวอย่างฟรีและจะจัดส่งภายใน 3-5 วันทำการ ระยะเวลารอคอยสำหรับการสั่งซื้อจำนวนมากโดยทั่วไปคือ 2-8 สัปดาห์
