คุณสมบัติ

ข้อมูลจำเพาะ

หมายเลขรุ่น: ประเภท EE/EF

พิมพ์: แม่เหล็กนุ่ม

ชื่อสินค้า: ทำงานในแกนเฟอร์ไรต์ Mn-Zn แม่เหล็กอ่อนความถี่สูง

วัสดุ: แกนเฟอร์ไรต์ Mn-Zn

แอปพลิเคชัน: แม่เหล็กอุตสาหกรรม ผลิตภัณฑ์อิเล็กทรอนิกส์

ปรับแต่ง: ปรับแต่ง

เน้น:

แกนเฟอร์ไรต์ EE EF ลดการสูญเสีย

แกนเฟอร์ไรต์ Mn-Zn ความถี่สูง

แกนเฟอร์ไรต์สำหรับหม้อแปลงและตัวเหนี่ยวนำ

ข้อมูลพื้นฐาน

สถานที่กำเนิด: จีน

ชื่อแบรนด์: Shinhom

ได้รับการรับรอง: RoHS

หมายเลขรุ่น: อี

การชำระเงิน

รายละเอียดการบรรจุ: กล่องกระดาษ

เวลาการส่งมอบ: 4~8 สัปดาห์

เงื่อนไขการชำระเงิน: ที/ที

สามารถในการผลิต: 100,000/เดือน

คลังภาพ

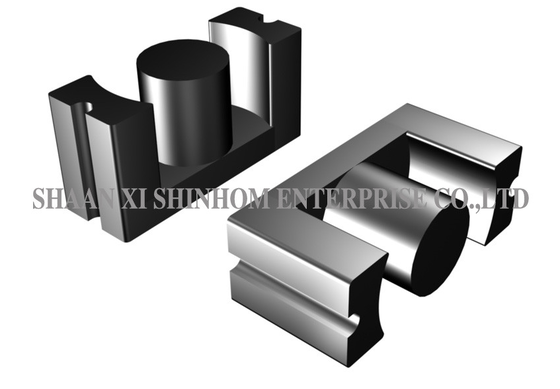

แกนเฟอร์ไรต์ชนิด EE/EF วัสดุ Mn-Zn ลดการสูญเสีย ความถี่สูง สำหรับหม้อแปลงและตัวเหนี่ยวนำ

รายละเอียดสินค้า

รายการหัวหินเฟอริตประเภท EE/EFผลิตจากวัสดุมังกะนิส-ซิงค์ (Mn-Zn) มีคุณสมบัติการสูญเสียที่ต่ําและความถี่สูงผลิตภัณฑ์มีความหนาแน่นของไหลเวียนความอิ่มสูง, ระดับการชักชักที่กว้าง, ความจุสูง, และการไหลของรั่วไหลที่ต่ํา. DCR ต่ําช่วยลดการสูญเสียพลังงานได้อย่างมีประสิทธิภาพ การควบคุมเสียงที่ดีทําให้ระบบทํางานได้อย่างมั่นคงขนาดคอมแพคต์ให้ผลิตปัจจุบันสูงกับผลประกอบการหงุดหงิดที่ดี. มีหลายประเภทของวัสดุที่สามารถตอบสนองความต้องการความถี่ที่แตกต่างกันได้. มันถูกใช้อย่างแพร่หลายในเครื่องแปลง, เครื่องทําความร้อนด้วยการนําเข้า, เครื่องปั่นอินเวอร์เตอร์, แหล่งไฟฟ้าไฟฟ้าและเครื่องผลิตโอโซน.

ลักษณะ

วัสดุความอิ่มสูง ราคาถูกและประสิทธิภาพสูง
ระยะความสามารถในการชักชักที่กว้างขวาง ความสามารถในปัจจุบันสูง การรั่วไหลของแม่เหล็กต่ํา
ความต้านทานDCต่ํา การควบคุมเสียงเสียงได้ดี เนื่องจากโครงสร้างแบบ toroidal
คุณลักษณะ: พลังงานขนาดเล็ก, การออกกระแสไฟฟ้าขนาดใหญ่, ผลงานการหงุดกระแสไฟฟ้าที่ดีเยี่ยม
วัสดุต่าง ๆ ที่มีให้บริการเพื่อตอบสนองความต้องการความถี่ที่แตกต่างกัน

การใช้งาน

เครื่องแปลง
อุปกรณ์ทําความร้อนด้วยการนําเข้า
เครื่องปั่นอินเวอร์เตอร์
เครื่องเชื่อมพลังงานการเคลือบไฟฟ้า
เครื่องผลิตโอโซน
เครื่องไฟฟ้าสลับ
เครื่องปรับปัจจัยประสิทธิภาพ (PFC)
อุปกรณ์ดึงดูดกรอง

ระยะพื้นฐาน:

EI Core, EE/EF Core, EER/ETD Core,UU Core, UYF Core, EP Core, RM Core, PM Core, PQ Core, ET/FT Core, T Core

ประเภท	ขนาด ((mm)
ประเภท	A	B	C	D	E	F
EE8	80.3±0.2	6	10.8±0.2	30.6±0.2	3.0±01	4.0±01
EE10	10.0±03	7	20.4±0.2	40.6±0.3	4.2±02	50.4±0.2
EE11	11.0±03	8	20.4±0.2	5.0±02	4.2±02	5.5±02
EE13	120.9±0.3	8.5	20.8±0.2	6.0±03	30.6±0.2	5.0±03
EE13A	13.0±03	10.2±03	20.6±0.2	50.9±0.2	40.6±0.1	6.0±02
EE16/7/5	16.0±03	12.0±03	30.8±0.2	40.8±0.2	5.2±02	7.2±01
EE16/8/5	16.1±06	11.3	4.55±02	4.5±02	50.9±0.2	8.0±02
EE19	19.0±03	14	40.8±0.3	40.8±0.3	50.7±0.2	8.0±03
EEL19	19.5±04	14.6 นาที	40.85±0.25	40.85±0.25	11.2±02	14.0±03
EE20	20.0±07	12.8	5.0±04	6.0±04	6.5±03	10.0±03
EF20	20.15±0.7	14.1	50.7±0.3	50.65 ± 0.3	7.0±03	10.0±025
EF21	200.7±0.7	15	50.7±0.3	50.65 ± 0.3	70.3±0.2	10.1±02
EE22	22.0±06	15.6	50.7±0.3	50.7±0.3	50.4±0.3	9.2±03
EE25	25.0±04	180.6±0.3	6.5±03	6.5±03	60.8±0.2	10.0±02
EF25	25.0±04	180.6±0.3	7.2±03	7.2±03	60.8±0.2	12.5±02
EE254	250.4±0.7	18.7	6.5±02	60.3±0.3	60.6±0.4	10.0±04
EEL25	25.5±06	190.4±0.4	6.5±025	60.4±0.25	13.1±025	160.3±0.25

FAQ

Q: ความแตกต่างระหว่าง EE-type และ EF-type core คืออะไร?

A: คาร์ประเภท EE มีขาข้าง symmetrical กับสี่เหลี่ยมหรือกลมขากลางตัดข้าม พวกเขาให้ความสมองเหลวแม่เหล็กที่ดีและเหมาะสําหรับการแปลงและ inductors ปกติหัวประเภท EF (Economical Flat) เป็นแบบเรียบและประหยัด มีขนาดเล็กกว่าเหมาะสําหรับการติดตั้ง PCB ความหนาแน่นสูงและการใช้งานโปรไฟล์ต่ํา

Q: คุณสมบัติของ manganese-zinc (Mn-Zn) ferrite เมื่อเทียบกับ nickel-zinc (Ni-Zn) คืออะไร?

A: แมงกานีส-ซิงค์เฟอริทมีความสามารถในการผ่านสูง, ความหนาแน่นของไหลเวียนความอิ่มสูง, และราคาต่ํา, เหมาะสําหรับความถี่ต่ําถึงกลาง (≤1MHz) แทรนฟอร์มเตอร์และอุปกรณ์ระตุ้นพลังงานสูง.นิเคิล-ซิงก์เฟอริท มีความต้านทานสูง, เหมาะสําหรับความถี่สูง (> 1MHz) EMI การยับยั้งและ RF การใช้งาน การเลือกควรขึ้นอยู่กับความถี่การทํางาน

ถาม: มีซีรีย์หลักอะไรสําหรับผลิตภัณฑ์นี้

A: มีหลายซีรีย์แกนมีให้บริการ, รวมถึง EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT และ T. เหล่านี้ครอบคลุมการใช้งานจากเครื่องแปลงสัญญาณถึงปั๊มพลังงานสลับพลังงานสูง
