อุปกรณ์อัดเสียง EMI ความถี่สูงสําหรับกรองเสียงและไฟฟ้า

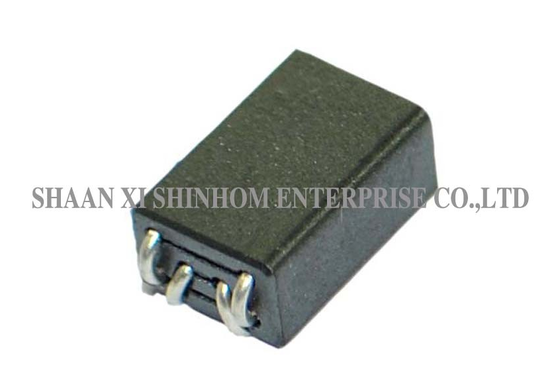

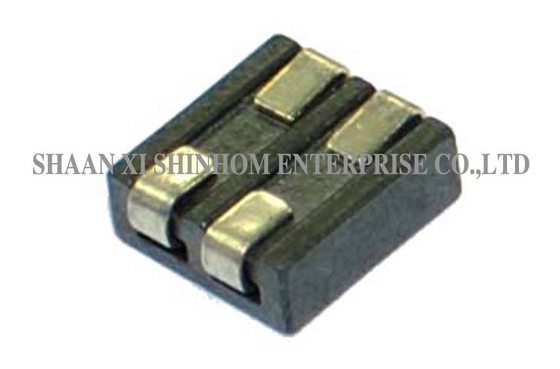

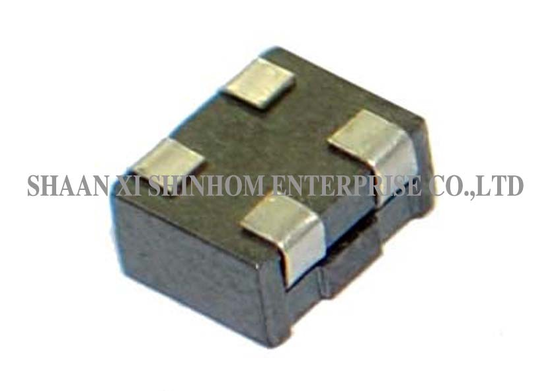

ตัวเหนี่ยวนำแบบเฟอร์ไรต์แบบลูกปัด SMD นี้ใช้แพ็คเกจแบบติดตั้งบนพื้นผิวชนิด SMB มีคุณสมบัติในการยับยั้ง EMI ความถี่สูงและฟลักซ์เป็นศูนย์ ผลิตภัณฑ์นี้มีความต้านทาน DC ต่ำ (DCR) และความสามารถในการรับกระแสไฟฟ้าสูง (IDC) นอกจากนี้ยังมีตัวเลือกตัวเหนี่ยวนำแบบเฟอร์ไรต์แบบลูกปัดแบบมีรูทะลุแกนตามแนวแกนอีกด้วย มีการใช้งานอย่างแพร่หลายในอุปกรณ์กรองสัญญาณรบกวน, แหล่งจ่ายไฟ, อุปกรณ์ไร้สายเคลื่อนที่, ตัวแปลง DC-DC, อุปกรณ์ GPS, อุปกรณ์สื่อสารไร้สาย, ระบบเครือข่าย และฟิลเตอร์ xDSL นอกจากนี้ยังใช้สำหรับการป้องกัน EMI ในไดรฟ์ดิสก์คอมพิวเตอร์และแผงวงจร PC เพื่อกรองสัญญาณรบกวน EMI จากแหล่งสัญญาณรบกวนภายนอกได้อย่างมีประสิทธิภาพ เช่น วิทยุติดรถยนต์, โทรศัพท์มือถือ และเครื่องบันทึกวิดีโอ

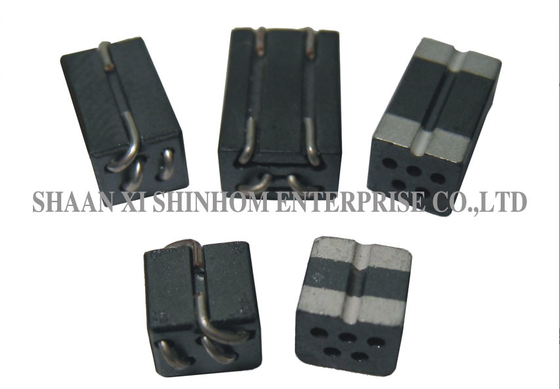

• ตัวเหนี่ยวนำแบบลูกปัดแบบพันลวดติดตั้งบนพื้นผิวพร้อมการยับยั้งความถี่สูงและ EMI
• ตัวเหนี่ยวนำแบบลูกปัดที่มี DCR ต่ำและ IDC สูง

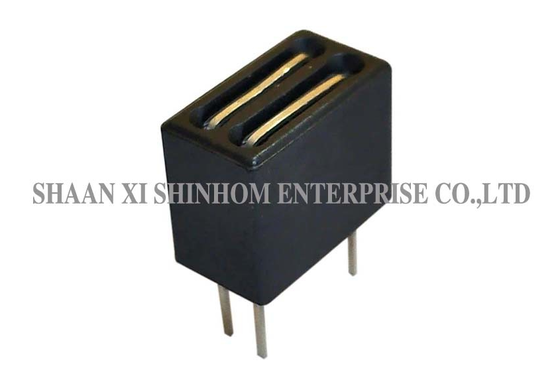

• ตัวเหนี่ยวนำแบบเฟอร์ไรต์แบบมีรูทะลุแกนตามแนวแกนสำหรับการยับยั้ง EMI
• ตัวเหนี่ยวนำแบบเฟอร์ไรต์แบบมีรูทะลุแกนในการก่อสร้างแบบหยาบ
• ตัวเหนี่ยวนำแบบเฟอร์ไรต์แบบมีรูทะลุแกนที่รองรับการวัดค่า FCC และ EMC

• อุปกรณ์กรองสัญญาณรบกวน
• แหล่งจ่ายไฟ
• วงจรควบคุม Track และ SCR
• โมเด็ม, PDP, LCD และทีวีคอนเวอร์เตอร์
• วิทยุเคลื่อนที่, ตัวแปลง DC/DC
• อุปกรณ์ GPS
• อุปกรณ์สื่อสารไร้สาย
• ระบบเครือข่าย, ฟิลเตอร์ xDSL
• ไดรฟ์ดิสก์คอมพิวเตอร์และแผงวงจร PC เพื่อกรอง EMI จากแหล่งภายนอก เช่น วิทยุติดรถยนต์, โทรศัพท์มือถือ และ VCR

• อิมพีแดนซ์: 20Ω อ้างอิง@25MHz
• อิมพีแดนซ์: 33Ω อ้างอิง@100MHz(25Ω ขั้นต่ำ)
• อิมพีแดนซ์: 36Ω อ้างอิง@300MHz
• DCR: 0.75mΩ สูงสุด
• กระแสไฟฟ้าที่กำหนด: 15A สูงสุด
• แรงดันไฟฟ้าที่กำหนด: 280Vdc สูงสุด
• อุณหภูมิการทำงาน: -40°C ~ +125°C

สำหรับแกนเฟอร์ไรต์ยับยั้ง EMI เพิ่มเติม โปรดไปที่เว็บไซต์ของเราหรือติดต่อเรา

ตอบ: การออกแบบฟลักซ์แม่เหล็กเป็นศูนย์หมายความว่าตัวเหนี่ยวนำไม่มีฟลักซ์ไบแอส DC ในแกนกลางภายใต้สภาวะการทำงานปกติ สิ่งนี้จะป้องกันไม่ให้แกนกลางอิ่มตัว ทำให้มั่นใจได้ถึงลักษณะอิมพีแดนซ์ที่เสถียรและประสิทธิภาพการยับยั้ง EMI แม้ภายใต้สภาวะกระแสไฟฟ้าสูง

ตอบ: ชนิด SMB (Surface Mount Bead) เป็นแพ็คเกจตัวเหนี่ยวนำแบบติดตั้งบนพื้นผิวที่เป็นมาตรฐาน มีขนาดแพดและข้อมูลจำเพาะที่กำหนดไว้ เข้ากันได้กับอุปกรณ์วางตำแหน่ง SMT อัตโนมัติ เหมาะสำหรับการผลิตปริมาณมากและการออกแบบ PCB ขนาดกะทัดรัด

ตอบ: ตัวเหนี่ยวนำแบบเฟอร์ไรต์จะถูกติดตั้งที่จุดเข้าของสายสัญญาณหรือสายไฟ มันจะแสดงอิมพีแดนซ์สูงต่อสัญญาณรบกวนความถี่สูง แปลงพลังงานสัญญาณรบกวน EMI ภายนอกให้เป็นความร้อนและกระจายออกไป ป้องกันไม่ให้สัญญาณรบกวนเข้าสู่วงจรภายในของแผงวงจร PC
