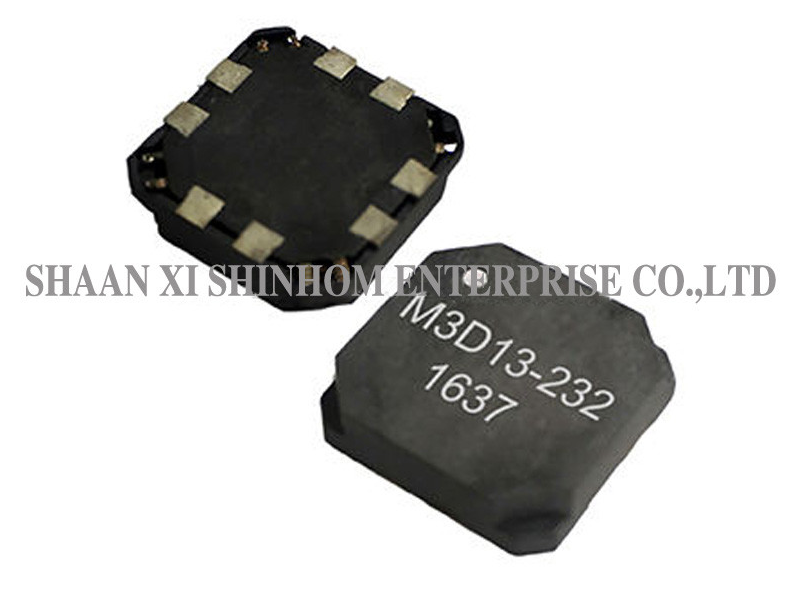

SMD 3D RFID Transponder Antenna Coil สําหรับระบบการเข้าที่ไม่มีกุญแจในรถยนต์

รายการSMD 3D RFID transponder antenna coil เครื่องสกัดรังสีมีขนาดคอมแพคต์ 13.0 × 13.0 × 3.1 มิลลิเมตร ใช้โค้ลอิสระสามที่รวมกันตามแกน X, แกน Y, และแกน Z เพื่อบรรลุการครอบคลุมพื้นที่เต็มรับรองการรับสัญญาณอย่างต่อเนื่องจากทุกทิศทางองค์ประกอบหลายชั้นของเฟอริท ให้ผลงานไฟฟ้าที่ดีมาก การออกแบบโปรไฟล์ต่ําประหยัดพื้นที่ PCBโซลูชั่นอินทิกรีตที่มีสอยสามสอยและมีองค์ประกอบเดียว ลดต้นทุนการประกอบและปรับปรุงความน่าเชื่อถือของวงจร. มันถูกใช้อย่างแพร่หลายในระบบการเข้าที่ไม่มีกุญแจในรถยนต์, ระบบการเริ่มต้นที่ไม่มีกุญแจ, ฟังก์ชัน TPMS ตื่น, การควบคุมโลจิสติกส์อุตสาหกรรม, การควบคุมการเข้าถึง, และอุปกรณ์ติดตาม

• มิติ: 13.0 × 13.0 × 3.1 มม.
• การครอบคลุมสามแกน ∆แกน X /แกน Y /แกน Z /แกน XY
• สาเหตุ Q สูง
• โครงสร้างหลายชั้นของเฟอริท
• การออกแบบแบบลดความสนใจ
• ระยะอุณหภูมิการทํางานที่กว้าง
• แพ็คเกจ SMD
• การบูรณาการสอยสามสอยประกอบเดียว

• อุตสาหกรรมรถยนต์
• ระบบการเข้าโดยไม่ใช้กุญแจ และระบบการเข้าโดยไม่ใช้กุญแจ
• RTPMS พร้อมฟังก์ชันปลุก
• โลจิสติกและการควบคุมอุตสาหกรรม
• การควบคุมการเข้าถึง
• อุปกรณ์ติดตาม

• ทดสอบความถี่ : 125KHz / 1V
• อุณหภูมิการทํางาน : -40°C ~ +85°C
• ความรู้สึก (S0) วัดด้วย Helmholtz Coils H=8.36 A/m@125kHz
• SRF: ความถี่ที่สะท้อนตัวเองของโค้ล
• Wx/Wy/Wz หมายถึง สายล่อของแกน X, Y และ Z
• f20/f125/f134.2 หมายถึงความถี่สะท้อนของ 20kHz, 125kHz และ 134.2kHz
• การทดสอบในสภาพความชื้นสัมพันธ์ 85%
• ราคาอินดักทันซ์อื่น ๆ ที่ LF หรือความอดทนที่เข้มข้นสามารถนํามาให้บริการได้ นอกจากนี้สามารถนํามาให้บริการค่าอินดักทันซ์ที่แตกต่างกันในแกนการล่อที่แตกต่างกัน. กรุณาติดต่อกับเจ้าหน้าที่ขายของเราสําหรับการสอบถามใด ๆ.

สําหรับรุ่นแอนเทนน่า RFID เพิ่มเติม โปรดไปที่เว็บไซต์ของเรา หรือ ติดต่อเรา

คําถาม: ความแตกต่างระหว่างโค้ล 3 มิติกับโค้ลแบบหนึ่งแกนแบบมาตรฐานคืออะไร?

ตอบ: สายโค้ล 3 มิติรวมสามสายโค้ลอิสระตามแกน X, Y และ Z เป็นองค์ประกอบเดียว เพื่อให้ครอบคลุมพื้นที่ได้อย่างเต็มที่ไม่ว่าทิศทางที่ตัวส่งสัญญาณจะเข้าใกล้แอนเทนน์, มันสามารถตรวจสอบได้อย่างน่าเชื่อถือ ซึ่งเหมาะสําหรับการใช้งานที่มีแนวโน้มไม่แน่นอน เช่น ระบบการเข้าที่ไม่มีกุญแจในรถยนต์

คําถาม: ข้อดีของการบูรณาการชิ้นส่วนเดียวสามโค้ลคืออะไร?

ตอบ: เมื่อเทียบกับการใช้โค้ลแบบหนึ่งแกน 3 ตัวแยกกัน การบูรณาการโค้ลแบบหนึ่งองค์ประกอบ 3 ตัว ลดจํานวนส่วนประกอบ ประหยัดพื้นที่ PCB ทําให้กระบวนการวางเพิ่มประสิทธิภาพการผลิตและเพิ่มความน่าเชื่อถือของวงจรทั้งหมด

Q: ข้อดีของโครงสร้างหลายชั้นเฟอริทคืออะไร?

ตอบ: โครงสร้างหลายชั้นของเฟอริทให้ความสามารถในการผ่านแม่เหล็กสูงและผลงานไฟฟ้าที่ดีเยี่ยมภายในขนาดเล็กมันให้ความมั่นใจว่าโค้ลบํารุงรักษาปัจจัย Q สูงและการปรับปรุงที่มั่นคงที่ความถี่การทํางานมีความมั่นคงที่ดีในช่วงอุณหภูมิที่กว้าง
