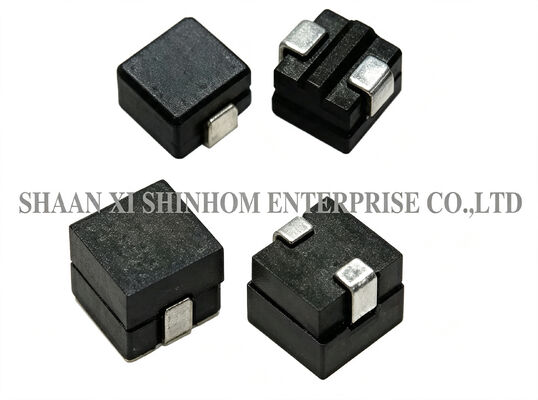

ตัวเหนี่ยวนำกำลังไฟ SMD กระแสสูง ซีรีส์ HCB0404/0505 สำหรับเซิร์ฟเวอร์และแหล่งจ่ายไฟ VRM

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา
High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ช่วงปัจจุบัน: 14A ถึง 40A
ช่วงการเหนี่ยวนำ: 22nH ถึง 110nH
การติดตั้ง: smt
ขนาดแผ่นรอง: 4.0*4.0 มม. หรือ 5.0*5.0 มม
ทดสอบความถี่: 100KHz / 0.1V@25℃ (1MHz/0.1V สำหรับ 22NM)
อุณหภูมิในการทำงาน: -40°C ถึง +125°C (อุณหภูมิโดยรอบบวกเพิ่มในตัวเอง)
เน้น:

อินดูเตอร์พลังงาน SMD ไฟแรงสูง

,

ตัวเหนี่ยวนำซีรีส์ HCB0404/0505

,

ตัวเหนี่ยวนำกำลังไฟสำหรับเซิร์ฟเวอร์ VRM
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: HCB0404/0505
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,00000/เดือน
รายละเอียดสินค้า

อนุกรม HCB0404/0505 เป็นตัวเหนี่ยวนำกำลังไฟ SMD กระแสสูง ใช้ แกนเฟอร์ไรต์ และ การออกแบบสูญเสียต่ำ มี ความสามารถในการรับกระแสสูง (14A ถึง 40A) และ การสูญเสียแกนต่ำ เหมาะสำหรับแอปพลิเคชันแหล่งจ่ายไฟที่มีความหนาแน่นกำลังสูงช่วงค่าความเหนี่ยวนำครอบคลุม 22nH ถึง 110nH ตอบสนองความต้องการการออกแบบที่แตกต่างกันมีการใช้งานอย่างแพร่หลายใน อุปกรณ์อิเล็กทรอนิกส์พกพา, เซิร์ฟเวอร์และเวิร์กสเตชัน, เครือข่ายข้อมูลและระบบจัดเก็บข้อมูล, แล็ปท็อปและเดสก์ท็อป, การ์ดกราฟิกและระบบที่ใช้แบตเตอรี่, วงจรควบคุมแรงดันไฟฟ้าแบบหลายเฟส, และ โมดูลควบคุมแรงดันไฟฟ้า VRM.

คุณสมบัติ:
  • ความสามารถในการรับกระแสสูง
  • การสูญเสียแกนต่ำ
  • ช่วงค่าความเหนี่ยวนำตั้งแต่ 22nH ถึง 110nH
  • ช่วงกระแสตั้งแต่ 14A ถึง 40A
  • วัสดุแกนเฟอร์ไรต์
การใช้งาน:
  • อุปกรณ์อิเล็กทรอนิกส์พกพา
  • เซิร์ฟเวอร์และเวิร์กสเตชัน
  • เครือข่ายข้อมูลและระบบจัดเก็บข้อมูล
  • คอมพิวเตอร์โน้ตบุ๊กและเดสก์ท็อป
  • การ์ดกราฟิกและระบบพลังงานแบตเตอรี่
  • วงจรควบคุมแบบหลายเฟส
  • โมดูลควบคุมแรงดันไฟฟ้า (VRM)
หมายเหตุ:
  • ความถี่ทดสอบ : 100KHz / 0.1V@25℃ (1MHz/0.1V สำหรับ 22NM)
  • Irms: กระแส DC สำหรับการเพิ่มขึ้นของอุณหภูมิประมาณ 40℃ โดยไม่มีการสูญเสียแกน
  • Isat1: กระแสสูงสุดสำหรับการลดลงประมาณ 20% ที่ +25℃
  • Isat2: กระแสสูงสุดสำหรับการลดลงประมาณ 20% ที่ +125℃
  • อุณหภูมิการทำงาน: -40℃ ถึง +125℃ (อุณหภูมิแวดล้อมบวกกับการเพิ่มขึ้นของอุณหภูมิตัวเอง)
  • อุณหภูมิการจัดเก็บ: -40℃ ถึง +125℃
ตัวเหนี่ยวนำกำลังไฟ SMD กระแสสูง ซีรีส์ HCB0404/0505 สำหรับเซิร์ฟเวอร์และแหล่งจ่ายไฟ VRM ตัวเหนี่ยวนำกำลังไฟ SMD กระแสสูง ซีรีส์ HCB0404/0505 สำหรับเซิร์ฟเวอร์และแหล่งจ่ายไฟ VRM

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: ข้อดีของการสูญเสียแกนต่ำคืออะไร?

ตอบ: การสูญเสียแกนต่ำช่วยลดการสร้างความร้อนระหว่างการทำงานความถี่สูง ปรับปรุงประสิทธิภาพการแปลง ลดการเพิ่มขึ้นของอุณหภูมิ และยืดอายุการใช้งานของผลิตภัณฑ์ นอกจากนี้ยังช่วยให้เป็นไปตามข้อกำหนดด้านความร้อนและความน่าเชื่อถือของการออกแบบแหล่งจ่ายไฟที่มีความหนาแน่นสูง

ถาม: ความแตกต่างระหว่าง Irms และ Isat คืออะไร?

ตอบ: Irms (กระแสพิกัด) คือค่ากระแส DC ที่ทำให้เกิดการเพิ่มขึ้นของอุณหภูมิประมาณ 40℃ ในขดลวด Isat1 คือกระแสสูงสุดที่ค่าความเหนี่ยวนำลดลงประมาณ 20% ที่ +25℃ Isat2 คือกระแสสูงสุดที่ค่าความเหนี่ยวนำลดลงประมาณ 20% ที่ +125℃ สำหรับการเลือก ให้ใช้ค่าที่ต่ำกว่าของทั้งสองค่าและตรวจสอบให้แน่ใจว่าอุณหภูมิของส่วนประกอบ (อุณหภูมิแวดล้อม + การเพิ่มขึ้นของอุณหภูมิ) ไม่เกิน 125℃
