บ้าน /ผลิตภัณฑ์/Surface Mount Power Inductors/ตัวเหนี่ยวนำกำลังแบบ SMD แบบมีชีลด์อุณหภูมิสูง SDRS Series -40°C ถึง +85°C สำหรับอุปกรณ์ OA และ VTR

ตัวเหนี่ยวนำกำลังแบบ SMD แบบมีชีลด์อุณหภูมิสูง SDRS Series -40°C ถึง +85°C สำหรับอุปกรณ์ OA และ VTR

5,000 ชิ้น
MOQ
ต่อรองได้
ราคา

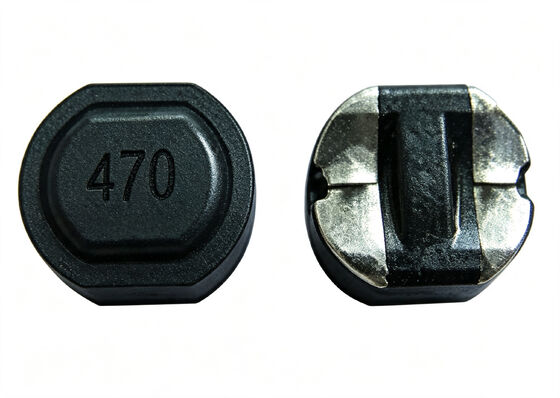

Wide Temp SMD Shielded Power Inductor SDRS Series -40°C to +85°C for OA Equipment and VTRs
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
การป้องกัน: กรณีเฟอร์ไรต์
ตัวเหนี่ยวนำ: 10uH ถึง 820uH
ข้อมูลจำเพาะ: Rohs เอสจีเอ
แอปพลิเคชัน: อิเล็กทรอนิกส์
ผลิตภัณฑ์: ตัวเหนี่ยวนำพลังงาน SMD
วัสดุ: เฟอร์ไรต์ ลวดทองแดง ดีบุก ฯลฯ
เน้น:

ตัวเหนี่ยวนำพลังงานป้องกัน SMD

,

ตัวเหนี่ยวนำกำลังอุณหภูมิสูง

,

ตัวเหนี่ยวนำกำลังสำหรับอุปกรณ์ OA
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: SDRS ซีรีส์
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4~8 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 10,00000/เดือน
รายละเอียดสินค้า

ซีรีส์ SDRS ตัวเหนี่ยวนำกำลัง SMD แบบแม่เหล็กหุ้มเกราะ ใช้โครงสร้างแม่เหล็กหุ้มเกราะและการออกแบบแพ็คเกจขนาดเล็กพิเศษ ช่วยลด EMI ได้อย่างมีประสิทธิภาพ และเหมาะสำหรับการจัดวาง PCB ความหนาแน่นสูงและการใช้งานที่จำกัดพื้นที่ ผลิตภัณฑ์มีความสามารถในการรับกระแสสูง (สูงสุด 2.6A) และ DCR ต่ำ ทำให้มั่นใจได้ถึงประสิทธิภาพการแปลงสูงและประสิทธิภาพที่เสถียร การออกแบบด้านบนแบนเหมาะสำหรับการประกอบแบบอัตโนมัติแบบ Pick-and-Place รองรับการผลิต SMT อัตโนมัติ มีการใช้งานอย่างแพร่หลายในเครื่องบันทึกวิดีโอ อุปกรณ์ OA โทรทัศน์ LCD แล็ปท็อป อุปกรณ์สื่อสารแบบพกพา และตัวแปลง DC-DC

คุณสมบัติ:
  • กระแสสูงสุด 2.6A
  • พื้นที่ใช้งานเล็กมาก
  • ด้านบนแบนสำหรับ Pick& Place
  • โครงสร้างหุ้มเกราะ
การใช้งานทั่วไป:
  • แหล่งจ่ายไฟสำหรับ VTR
  • อุปกรณ์ OA
  • โทรทัศน์ LCD
  • โน้ตบุ๊กพีซี
  • อุปกรณ์สื่อสารแบบพกพา
  • ตัวแปลง DC/DC ฯลฯ
อุปกรณ์และเงื่อนไขการทดสอบ:

การทดสอบ:(เทียบเท่าที่ยอมรับได้)

ค่าความเหนี่ยวนำ:HP4285A

RDC:เครื่องวัดมิลลิโอห์ม QuadTech 1880

-Q- HP4342A - SRF-HP4191A

IDC สูงสุด:กำหนดเมื่อกระแส DC ที่ซ้อนทับลดลง 10% จากค่าเริ่มต้น

อุณหภูมิในการทำงาน: -40°C ถึง +85°C

อุณหภูมิในการจัดเก็บ: -40°C ถึง +105°C

วิธีการบัดกรี:Vapor Phase, Infrared Reflow

ความทนทานต่อความร้อนจากการบัดกรี:260°C เป็นเวลา 10 วินาที

ความทนทานต่อตัวทำละลาย:เป็นไปตาม MIL-STD-202E

ตัวเหนี่ยวนำกำลังแบบ SMD แบบมีชีลด์อุณหภูมิสูง SDRS Series -40°C ถึง +85°C สำหรับอุปกรณ์ OA และ VTR

หมายเหตุ:ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้

คำถามที่พบบ่อย

ถาม: ข้อดีของการออกแบบแพ็คเกจขนาดเล็กพิเศษคืออะไร?

ตอบ:แพ็คเกจขนาดเล็กพิเศษให้ความสามารถในการรับกระแสสูงในพื้นที่จำกัด เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่จำกัดความสูงและกะทัดรัด เช่น แล็ปท็อปและอุปกรณ์สื่อสารแบบพกพา นอกจากนี้ยังช่วยประหยัดพื้นที่ PCB และเพิ่มความหนาแน่นของการรวมระบบ

ถาม: ผลิตภัณฑ์นี้รองรับกระบวนการบัดกรีแบบใดบ้าง?

ตอบ:รองรับกระบวนการ SMT ทั้งการบัดกรีแบบ Vapor Phase และการบัดกรีแบบ Infrared Reflow ความทนทานต่อความร้อนจากการบัดกรีคือ 260°C เป็นเวลา 10 วินาที เข้ากันได้กับโปรไฟล์อุณหภูมิ Reflow แบบไร้สารตะกั่ว ความสามารถในการบัดกรีเป็นไปตามมาตรฐาน MIL-STD-202E

ถาม: ระยะเวลาในการจัดส่งนานเท่าใดและใช้วิธีการบรรจุภัณฑ์แบบใด?

ตอบ:ระยะเวลารอคอยมาตรฐานคือ 2-8 สัปดาห์หลังจากการยืนยันคำสั่งซื้อ ขึ้นอยู่กับข้อมูลจำเพาะของผลิตภัณฑ์และปริมาณการสั่งซื้อ ผลิตภัณฑ์ได้รับการบรรจุอย่างแน่นหนาด้วยกล่อง โฟม พาเลท ฟิล์มพัน และสายรัด เพื่อให้แน่ใจว่าการขนส่งระหว่างประเทศปลอดภัย
