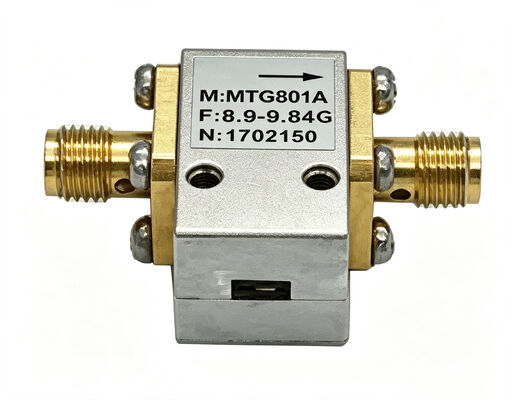

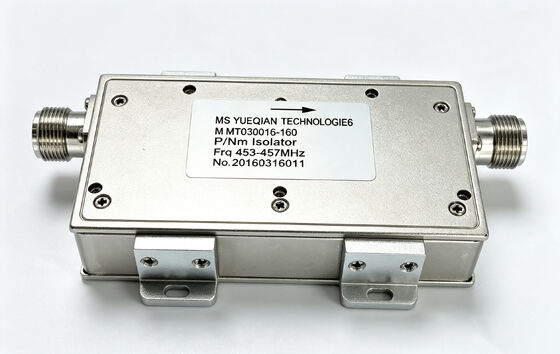

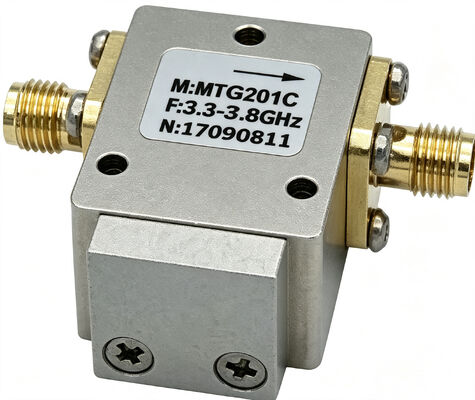

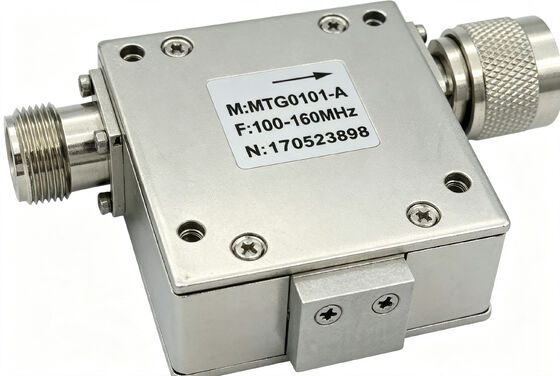

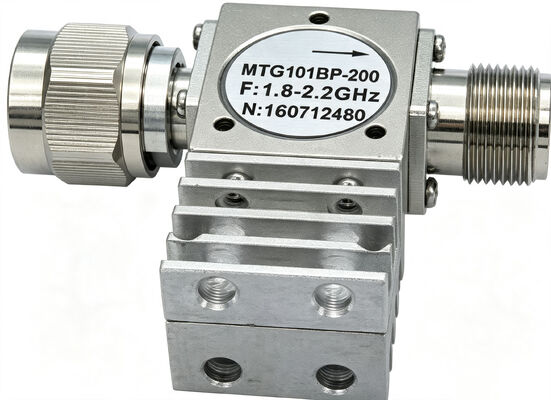

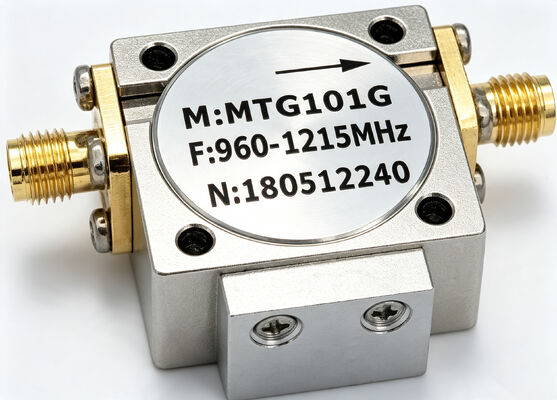

เครื่องแยก RF & เครื่องระจายอากาศ ความสูญเสียการใส่ต่ํา ความแยกสูงสําหรับระบบสื่อสารไร้สายและระบบราดาร์

เครื่องแยก RF และ เครื่องระจายครอบคลุมช่วงความถี่ที่กว้างจาก 0.1GHz ถึง 40GHz. มันใช้วัสดุเฟอริทและการออกแบบโครงสร้างไมโครสเตอป / วงจรนํา / โคอาเซียล. มันมีการสูญเสียการใส่ที่ต่ํา (ต่ําสุด 0.2dB),การแยกกันสูง (สูงสุด 23dB), และ VSWR ที่ยอดเยี่ยม (ต่ําสุด 1.15).ผลิตภัณฑ์มีความสามารถในการจัดการพลังงานสูง (พลังงานเฉลี่ยถึง 2000W, พลังงานสูงสุดถึง 10000W),รวมถึง SMA, N, L29 และ 2.92mm. พวกมันถูกใช้อย่างแพร่หลายในสถานีฐานสื่อสารไร้สาย, ระบบราดาร์, อุปกรณ์ทดสอบและวัด, การสื่อสารดาวเทียมและการสื่อสาร 5G.

ลักษณะ

• ระยะความถี่ ¥ 0.1-40GHz
• การสูญเสียการใส่ ต่ําสุด 0.2dB
• การแยกกัน ∼ 23dB
• VSWR ลดลงถึง 115
• การจัดการพลังงานสูง ̇ สูงสุด 2000W
• ตัวเลือกเครื่องเชื่อมหลายตัว ✅ SMA/N/L29/2.92mm
• อุณหภูมิการทํางานที่กว้างขวาง -55°C ถึง +85°C
• ประเภทโครงสร้างหลายประเภท

ตารางการเลือกรายละเอียดสินค้า

การใช้งาน

• สถานีฐานสื่อสารไร้สาย
• ระบบราดาร์
• อุปกรณ์ทดสอบและวัด
• การสื่อสารผ่านดาวเทียม
• ระบบสื่อสาร 5G
• ส่วนประกอบไมโครเวฟ
• โมดูล RF ฝั่งหน้า

FAQ

ถาม: ความแตกต่างระหว่างเครื่องแยกและเครื่องระบายเลือดคืออะไร?

A:เครื่องแยกคืออุปกรณ์ที่มี 3 ท่าทาง โดยมี 1 ท่าทางจบด้วยภาระที่ตรงกัน สัญญาณสามารถเดินทางไปในทิศทางเดียวเท่านั้น มันใช้เพื่อปกป้องแหล่งสัญญาณจากความเสียหายจากการสะท้อนพลังงานเครื่องระจายอากาศ (circulator) เป็นอุปกรณ์ที่มี 3 ท่าทางที่สัญญาณเดินทางตามลําดับในทิศทางนาฬิกาหรือตรงข้ามทิศทางนาฬิกา (1→2→3→1). สามารถใช้ได้สําหรับการใช้งาน เช่น แอนเทนน์ส่ง / รับร่วมกัน ทั้งสองอุปกรณ์ทํางานบนพื้นฐานของลักษณะที่ไม่ตรงกันข้ามของวัสดุเฟอริท

Q: วิธีการเลือกช่วงความถี่สําหรับตัวแยก / เครื่องระจาย?

ตอบ: การเลือกควรขึ้นอยู่กับความถี่ในการทํางานของระบบ ซีรีย์สินค้าครอบคลุม 0.1-40GHz มีให้เลือกในแบบแบนด์แคบ (ความกว้างแดน 10-200MHz) และแบบแบนด์กว้าง / แบนด์เต็มรูปแบบวงจรแคบให้ความสูญเสียการใส่ที่ต่ํากว่าและแยกตัวสูงกว่า.รุ่นเบรดแบนด์ครอบคลุมช่วงความถี่ที่กว้างกว่าด้วยการเลือกที่ยืดหยุ่นมากขึ้น เราแนะนําให้เลือกขึ้นอยู่กับช่วงความถี่การทํางานจริงและความต้องการความถี่ของระบบของคุณ

ถาม: ผลของการสูญเสียการใส่และการแยกกันในระบบคืออะไร?

A: การสูญเสียการใส่หมายถึงการสูญเสียพลังงานเมื่อสัญญาณผ่านผ่านอุปกรณ์. ต่ํากว่าดีกว่า (มูลค่าทั่วไป 0.2-0.6dB) มันส่งผลต่อการเพิ่มระบบและการใช้พลังงานโดยตรงการแยกแยกหมายถึงการลดความรุนแรงของสัญญาณกลับสูงกว่าดีกว่า (มูลค่าทั่วไป 18-23dB) มันมีผลต่อระดับการป้องกันของแหล่งสัญญาณและประสิทธิภาพของการแยกส่ง / รับ

คําถาม: เครื่องแยก / เครื่องระจายอากาศแรงสูงสามารถรับรองพลังงานได้มากน้อยแค่ไหน?

ตอบ: ซีรี่ย์นี้นําเสนอรุ่นพลังงานสูงที่มีพลังงานเฉลี่ยสูงถึง 2000W และพลังงานสูงสุดสูงถึง 10000W (ภายใต้สภาพการกระตุ้น) ความสามารถในการจัดการพลังงานเฉพาะอย่างยิ่งขึ้นอยู่กับความถี่ ความกว้างแบนด์ประเภทเครื่องเชื่อม, และสภาพการระบายความร้อน รุ่นพลังงานสูงโดยทั่วไปใช้ N-type หรือ L29 เครื่องเชื่อม และได้รับอุปกรณ์ heatsinks
