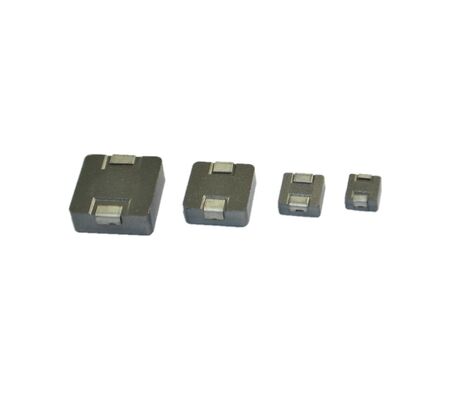

LPM6060B Series SMD Molded Power Inductor with Low DCR, High Saturation Current, and Compact Dimensions for DC/DC Converters

5,000
MOQ
LPM6060B Series SMD Molded Power Inductor with Low DCR, High Saturation Current, and Compact Dimensions for DC/DC Converters
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
เน้น:

Low DCR SMD Power Inductor

,

High Saturation Current Molded Power Inductor

,

Compact Dimensions Dip Power Inductor
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: SHINHOM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: LPM6060B
เอกสาร: LPM6060B Series_.pdf
การชำระเงิน
เวลาการส่งมอบ: 2~8 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
รายละเอียดสินค้า

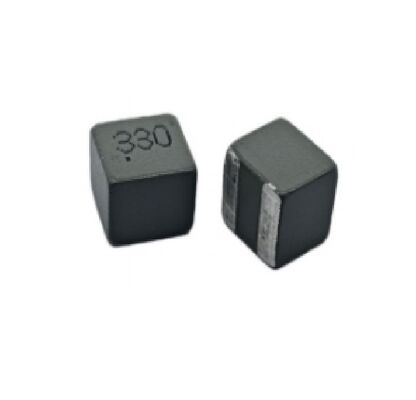

SMD Molded Power Inductors LPM6060B Series
Engineered for high-efficiency power conversion in compact designs, the LPM6060B series of SMD power inductors delivers reliable performance through advanced carbonyl iron powder core technology. These molded inductors feature a low-profile footprint (6.6mm * 6.4mm * 6.0mm) and are optimized for low DCR inductors applications, ensuring minimal power loss and enhanced thermal stability. Fully RoHS compliant and lead-free, they support demanding DC/DC conversion circuits where space, efficiency, and reliability are critical.
Key Specifications
Parameter Range/Value
Inductance Range 4.7µH to 33µH (@20kHz, 10Aac)
Heat Rating Current 3.6A to 11A
Saturation Current 3.7A to 13.1A
DCR (Typical) 14.46mΩ to 95.68mΩ
SRF (Typical) 7MHz to 21MHz
Operating Temperature -40°C to +165°C
Dimensions 6.6mm * 6.4mm * 6.0mm
Compliance 100% lead-free, RoHS compliant
Primary Applications
  • DC/DC converters for CPU power in Notebook PCs
  • Power management in cellular phones, LCD displays, HDDs, and portable devices
  • Thin on-board power supply modules for network exchangers
  • VRM (Voltage Regulator Module) applications in servers
  • Power circuits in DVCs, DSCs, PDAs, and other compact electronics
Frequently Asked Questions
What makes the LPM6060B suitable for notebook CPU converters?
Its low DCR and high saturation current ensure efficient power delivery with minimal heat generation, ideal for CPU VRM applications.
How is the heat rating current defined?
Heat rated current (Irmd) is the DC current that causes a temperature rise of approximately 40°C in the inductor under test conditions.
Are these inductors compatible with lead-free soldering processes?
Yes, the LPM6060B series is 100% lead-free and fully compliant with RoHS standards, suitable for modern eco-friendly manufacturing.
What is the typical self-resonant frequency range?
SRF ranges from 7MHz to 21MHz depending on the inductance value, making them stable across common switching frequencies.
