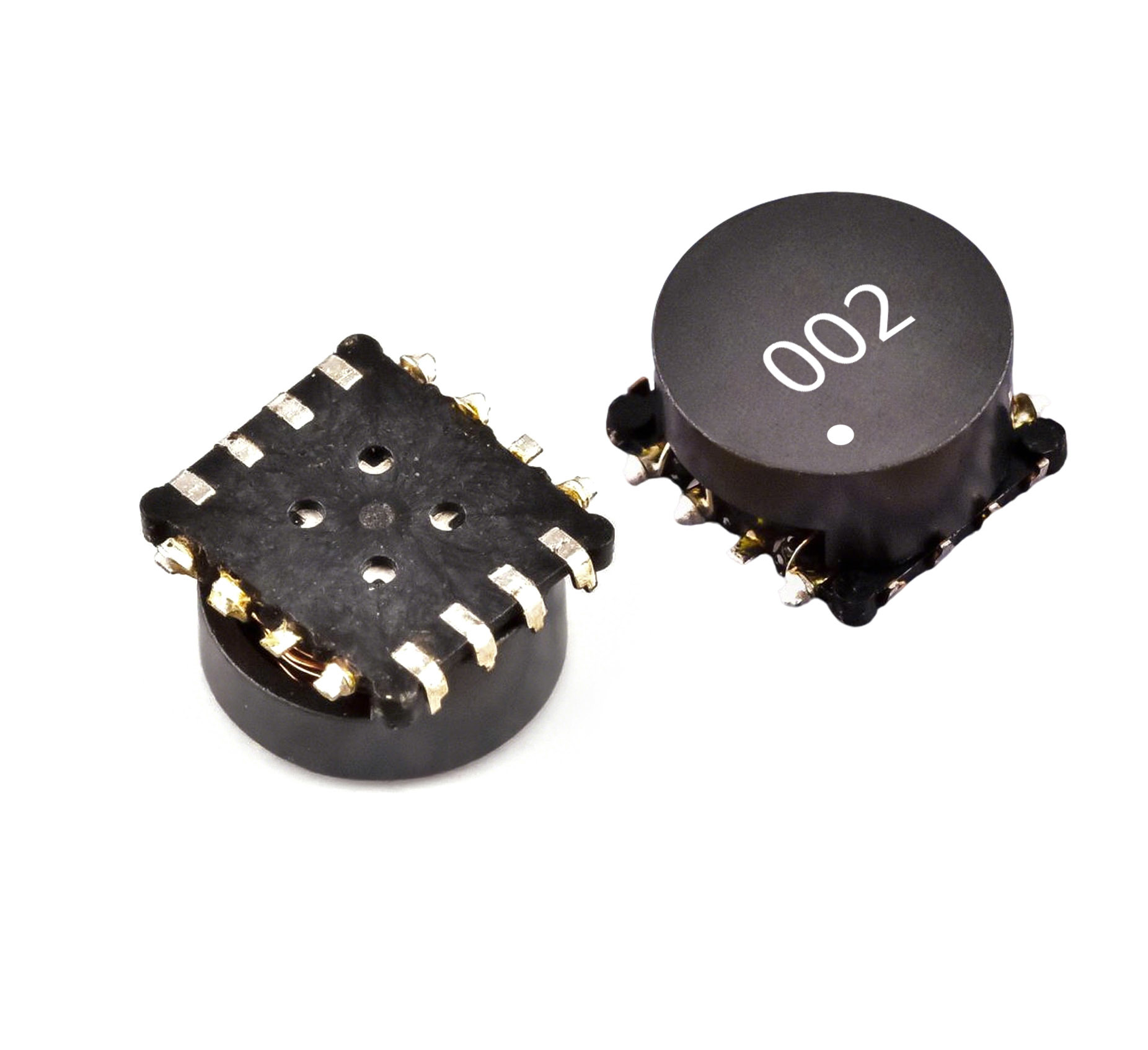

ออกแบบมาเพื่อการถ่ายทอดพลังงานอย่างรวดเร็วในระบบ photoflash compact ซีรีส์ SDRS5630T ให้บริการการชาร์จตัวประกอบประสิทธิภาพสูง25. การออกแบบระดับต่ําและการระดมความสามารถในการระบายความรั่วให้มีความมั่นคงในการทํางานในช่วงอุตสาหกรรมอุณหภูมิ (-20 ° C ถึง +110 ° C)เครื่องแปลงนี้มีระบบกันความหนาแข็ง ( 500Vrms ทนความดัน) และการลมความแม่นยําเพื่อการจัดส่งพลังงานกระแทกอย่างต่อเนื่องในการใช้งานที่จํากัดพื้นที่.
ลักษณะ
รายละเอียดต่ําสุด: ความสูงสูงสุด 5.8 มม. สําหรับการปรับปรุงพื้นที่ PCB
อุปทานการรั่วไหลที่ลดลง: เพิ่มประสิทธิภาพการถ่ายทอดพลังงาน
ระยะเวลาการทํางานต่อเนื่อง: -20 °C ถึง +110 °C ความน่าเชื่อถือ
การติดตั้งบนพื้นผิว (SMD): ความเหมาะสมการประกอบแบบอัตโนมัติ
การแยกความดันสูง: 500Vrms ทนความกระชับกําลัง
การบรรจุของเทปและรีล: การผลิตที่เรียบง่ายขึ้น (ระบุว่า "การเสร็จสิ้นลอก" ในใบข้อมูล)
คุณสมบัติไฟฟ้า
| เลขส่วน | อัตราการหมุน (Np:Ns) | Pri อุปทาน (μH) ±20% | อุปทาน sec (mH) Ref. | Pri DCR (mΩ) | SEC DCR (Ω) |
|---|---|---|---|---|---|
| SDRS5630T-001 | 1:15 | 16.1 | 3.5 | 392 | 85.0 |
| SDRS5630T-002 | 1:10.2 | 8.5 | 0.8 | 370 | 20.0 |
| SDRS5630T-003 | 1:15 | 10.0 | 2.2 | 250 | 52.1 |
| SDRS5630T-004 | 1:25 | 10.0 | 6.3 | 250 | 85.4 |
| SDRS5630T-005 | 1:15 | 9.9 | 2.2 | 252 | 52.1 |
| SDRS5630T-006 | 1:17 | 18.5 | 4.7 | 418 | 75.8 |
หมายเหตุ: รายการในแผ่นข้อมูลซ้ํารายการ SDRS5630T-004; ตารางแสดงเพียงรุ่นเดียว
ลักษณะทางกายภาพ
ขนาด: 5.6±0.2mm (W) × 3.0mm สูงสุด (H) × 5.8mm สูงสุด (L)
การตั้งค่าเทอร์มินัล: การออกแบบ 8 ปิน (ดูแผนการล่อ: ปิน 1-4 = Np, ปิน 5-8 = Ns)
การติดตั้ง: การวางแผนแพดที่ปรับปรุงให้เหมาะสมสําหรับ SMD การผสมผสาน
การใช้งาน
การถ่ายภาพดิจิตอล: การชาร์จคอนเดเซเตอร์ความเร็วสูงสําหรับหน่วยไฟฟ้าไฟฟ้า DSLR / กล้องคอมแพคต์
ไฟสตรอบ: การผลิตแรงกระแทกที่ประหยัดพลังงานในเครื่องถ่ายภาพแบบพกพา
เซ็นเซอร์อุตสาหกรรม: วงจรกระตุ้นที่ต้องการการปล่อยแรงดันสูงอย่างรวดเร็ว
อุปกรณ์การแพทย์: ระบบไฟส่องขนาดเล็กสําหรับอุปกรณ์ endoscopic/diagnostic
ความสอดคล้องและการบรรจุ
วัสดุที่สอดคล้อง RoHS
การบรรจุแบบมาตรฐานแบบเทปและรอลล์ ("Rolls Completion")
