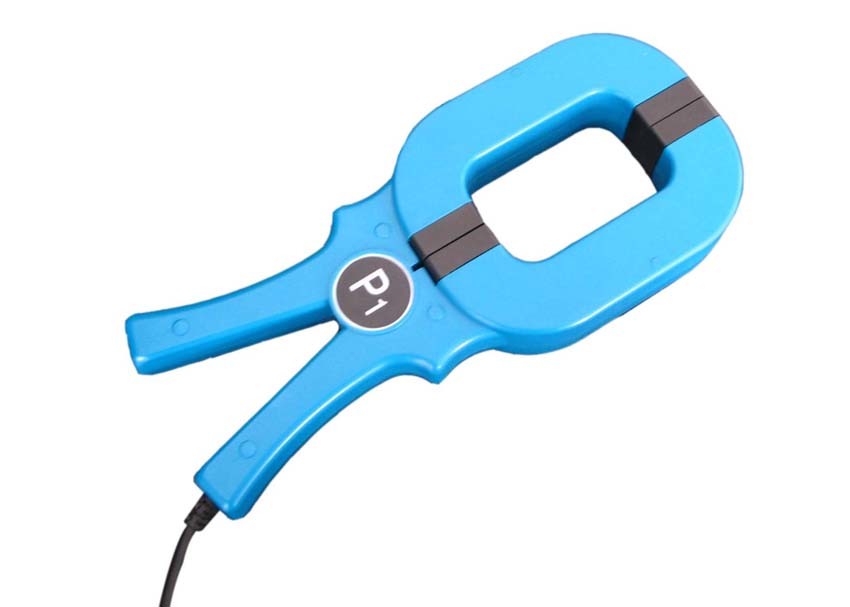

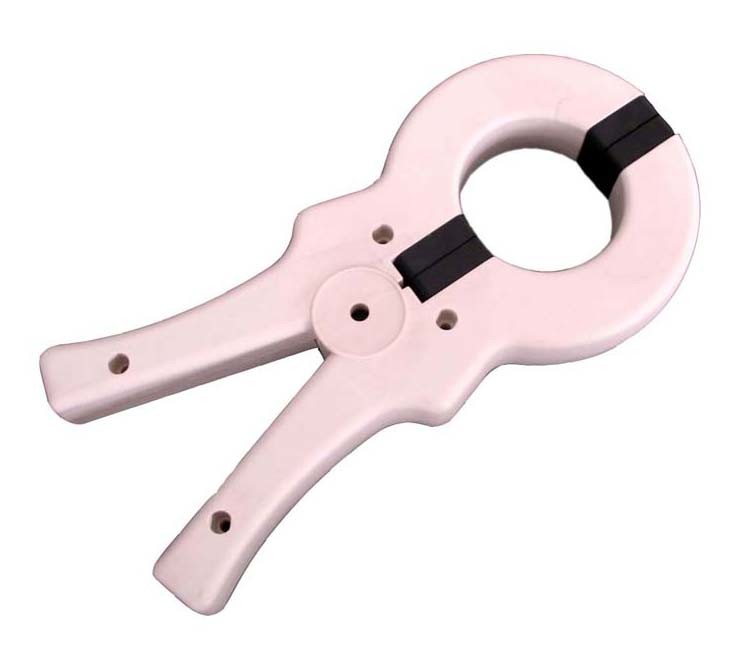

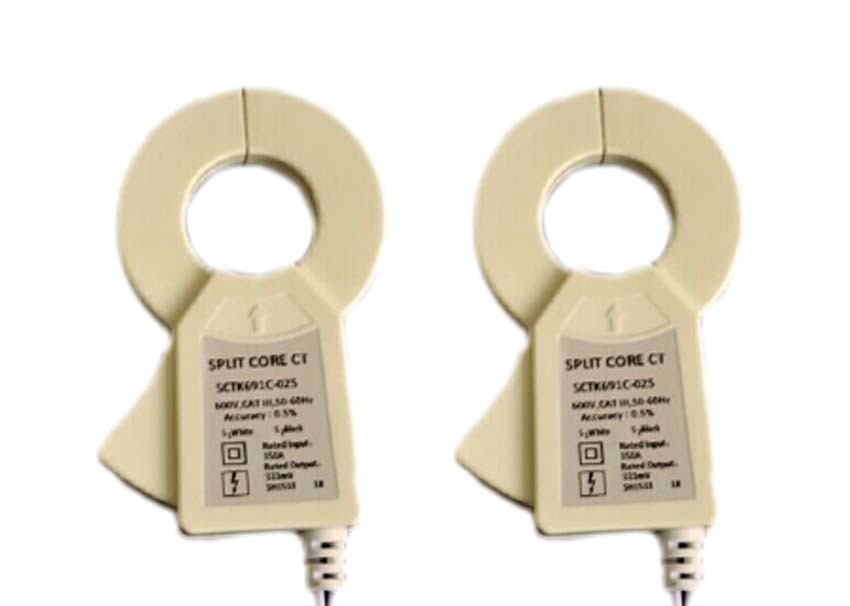

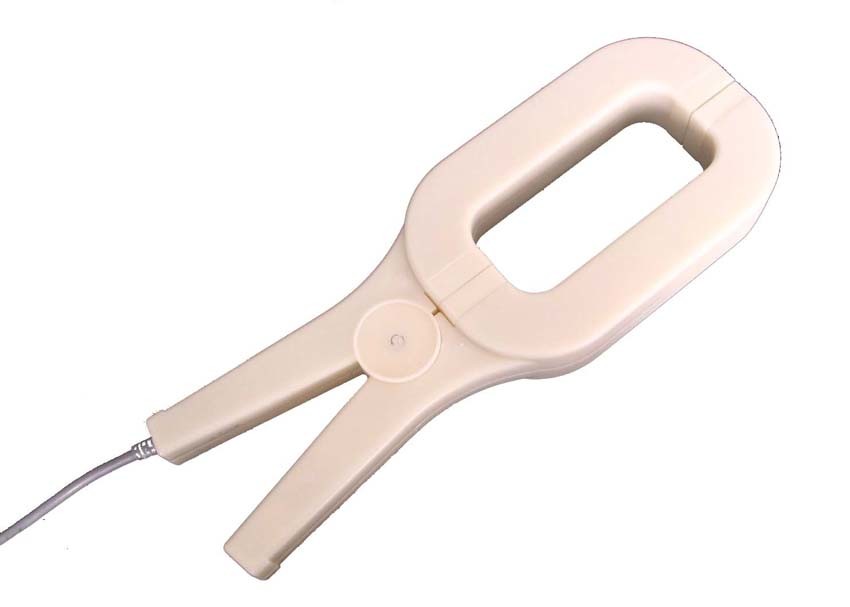

แยกแกนความแม่นยำสูงแคลมป์หม้อแปลงกระแสอินพุต 200A

แยกแกนหม้อแปลงกระแสที่มีอินพุต 5 ถึง 200A, หม้อแปลงกระแสไฟหนีบความแม่นยำสูง

หม้อแปลงไฟฟ้ากระแสสลับแบบแกนแยกได้รับการออกแบบสำหรับการติดตั้งที่รวดเร็วและง่ายดายการออกแบบแกนแยกช่วยให้สามารถวัดกระแสแบบไม่สัมผัสผ่านการเหนี่ยวนำสนามแม่เหล็กโดยไม่ต้องถอดวงจรสายเคเบิลสำหรับการติดตั้ง CTวิธีนี้ช่วยให้วัดกระแสไฟฟ้าได้อย่างปลอดภัย ง่ายขึ้น และพกพาสะดวก


คุณสมบัติ:

1. ช่วงทดสอบ: อินพุต AC 5 ถึง 200A, เอาต์พุต 0-66.67mA
2. ดีไซน์แยกส่วน ปลอดภัย ติดตั้งง่าย พกพาสะดวก
3. หน้าต่างด้านในกว้างช่วยให้ยึดสายไฟขนาดใหญ่หรือบัสบาร์ได้
4. รูทดสอบขนาดชุดแคลมป์ Leaker หม้อแปลงกระแสไฟ AC
5. หม้อแปลงกระแสหลักแบบแยกส่วนพร้อมโครงสร้างข้อต่อและบานพับแบบอินเตอร์ลีฟ
6. หลากหลายขนาดเพื่อรองรับการติดตั้งที่มีอยู่ทั้งหมด

การใช้งาน:

1. สายไฟฟ้าและอุปกรณ์สำหรับวัด ควบคุม และป้องกันกระแสไฟ
2. วัดการไหลของกระแสไฟ AC ไปยังมอเตอร์ไฟฟ้า ไฟส่องสว่าง อุปกรณ์เครื่องปรับอากาศ ฯลฯ
3. เข้ากันได้กับการควบคุมอุณหภูมิ HVAC การจัดการพลังงาน ระบบอัตโนมัติในอาคาร

พารามิเตอร์ทางไฟฟ้า:
เปลี่ยนอัตราส่วน: 1:3000
แรงดันไฟฟ้า: 1000V Max
ความถี่: 50-60Hz
อินพุตที่กำหนด: 0-200A
จัดอันดับเอาท์พุต: 0-66.67mA
โหลด: 4.5Ω
ช่วงการวัดสูงสุด: 5% ~ 120% พิกัดอินพุต 200A
ระดับความแม่นยำ: 0.5
ข้อผิดพลาดของเฟส: ≤3 ° @ 5% ~ 120% อินพุตที่ได้รับการจัดอันดับ 200A
ความเป็นฉนวน: 2.5KV/50Hz/1 นาทีที่คดเคี้ยวไปยังตัวเรือน
ความต้านทานฉนวน: DC500V/100MΩmin
อุณหภูมิในการทำงาน: -25 ℃ ถึง +75 ℃
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +85 ℃
พารามิเตอร์ทางกล:
เคส : PC /UL94-V0
กระสวย : PBT
แกน : เพอร์มัลลอย
โครงสร้างภายใน : Epoxy
โครงสร้าง : Tie
อุณหภูมิในการทำงาน : -25℃～＋75℃
ความชื้นในการทำงาน : ≤85%

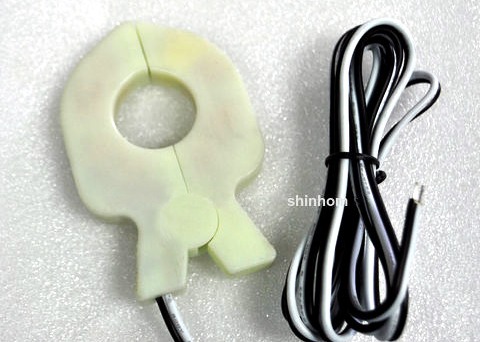

การเชื่อมต่อเอาท์พุต : UL1015 22AWG Wire(twinsted wire) 2.0m

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
