| ช่วงปัจจุบัน: | 0.5~630A | เอาท์พุท: | 0-500mA / 0.333V(AC) |
|---|---|---|---|
| คลาส: | 0.2、0.5、1.0 | หน้าต่างด้านใน: | 8.0 - 32.0mm |
| การก่อสร้าง: | ผูก | ที่ปรับแต่งได้: | ใช่ |
| แสงสูง: | การป้องกันรีเลย์หม้อแปลงไฟฟ้ากระแสสลับแบบแยกส่วน,การเชื่อมต่อแบบแยกหม้อแปลงไฟฟ้ากระแสสลับ,หม้อแปลงกระแสแยกแบบแยกส่วนล็อคตัวเอง |
||

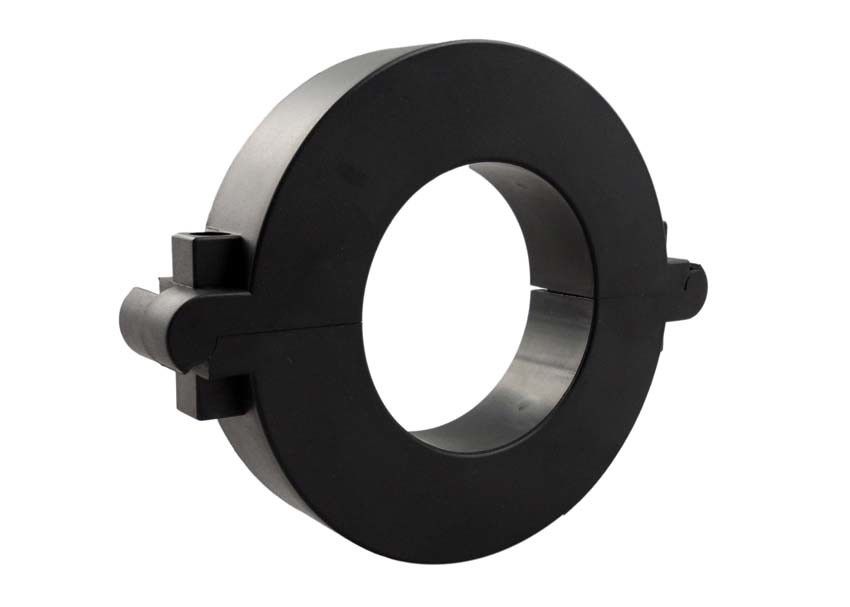

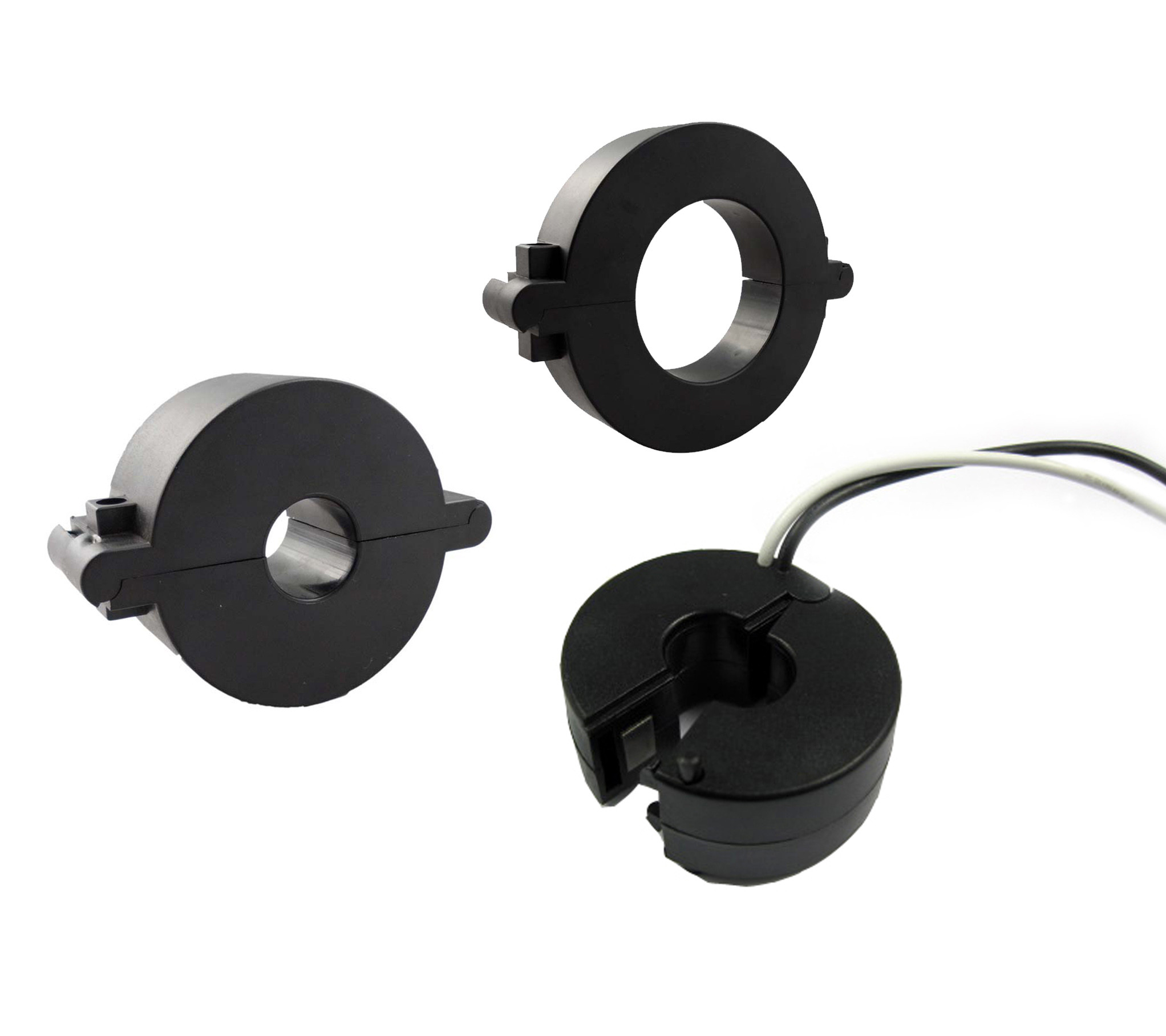

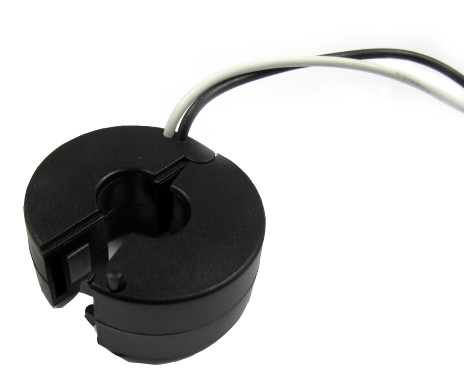

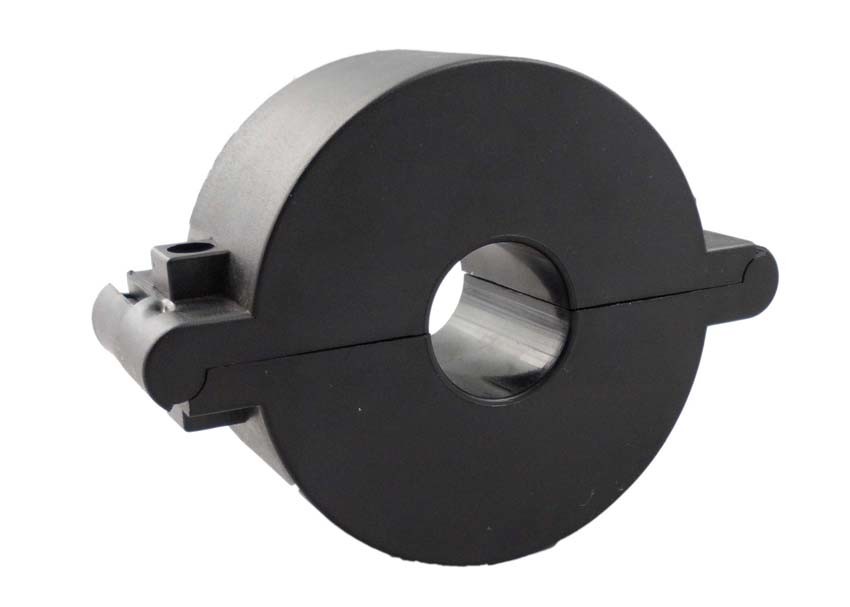

630A/0.5A Split Core Current Sensor, อุปกรณ์ป้องกันรีเลย์ที่ปรับแต่งได้
หม้อแปลงกระแสไฟฟ้าแบบแยกส่วนได้รับการออกแบบมาเป็นพิเศษเพื่ออำนวยความสะดวกในการติดตั้งในโครงข่ายใหม่หรือที่มีอยู่แล้ว สามารถติดตั้งได้โดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำนำไปใช้กับการวัดกระแส การตรวจสอบ และการป้องกันสำหรับการเดินสายไฟฟ้าและอุปกรณ์ การวัดกระแสและกำลังสำหรับมอเตอร์ไฟฟ้า ไฟส่องสว่าง เครื่องอัดอากาศ ระบบทำความร้อนและระบายอากาศ อุปกรณ์เครื่องปรับอากาศ และระบบควบคุมอัตโนมัติอุปกรณ์ตรวจสอบกระแสไฟและพลังงานอุปกรณ์ป้องกันรีเลย์
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ทางไฟฟ้า
| ความถี่ | 50-60Hz |
| อินพุตที่ได้รับการจัดอันดับ | 0.5A-630A |
| ช่วงการวัด | 10%ใน-130%ใน |
| จัดอันดับการส่งออก | 0.333V(AC) หรือ 0-500mA |
| อัตราส่วน | ≤± 0.1％ |
| มุมเฟส | ≤ ±30 นาที |
| ความเป็นฉนวน | 2.5KV/1mA/1 นาที |
| ความต้านทานของฉนวน | DC500V/100MΩนาที |
พารามิเตอร์ทางกล
| กรณี | พีซี /UL94-V0 |
| กระสวย | พีซี |
| แกน | เพอร์มัลลอย |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25℃～＋75℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาต์พุต | UL1015 22AWG ลวด (สายคู่) 2.5m |
การเลือกประเภท
| ป/น |
อินพุตที่ได้รับการจัดอันดับ (NS) |
เอาต์พุต (mA/V) | ความแม่นยำ | ขนาด (มม./นิ้ว) | |||||
| NS | NS | ค | NS | อี | |||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2,0.5,1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0.79) |
8.0 (0.31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0.2,0.5,1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0.79) |
13.0 (0.51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
19.0 (0.75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10,100,200,250,400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0.79) |
23.0 (0.91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.2,0.5,1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0.79) |
32.0 (1.26) |
2500 (100) |
|
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
