รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 0~2000A | เอาท์พุท: | 0-5A หรือ 0-10Vac |
|---|---|---|---|
| คลาส: | 0.5 | หน้าต่างด้านใน: | ≥50.0มม. |
| ช่วงทดสอบ: | 1~130% | ที่ปรับแต่งได้: | ใช่ |
| แสงสูง: | CT แยกแกนหม้อแปลงกระแส,แยกแกนหม้อแปลงกระแส 10Vac,อีพ็อกซี่ Potting CT หม้อแปลงกระแส |
||

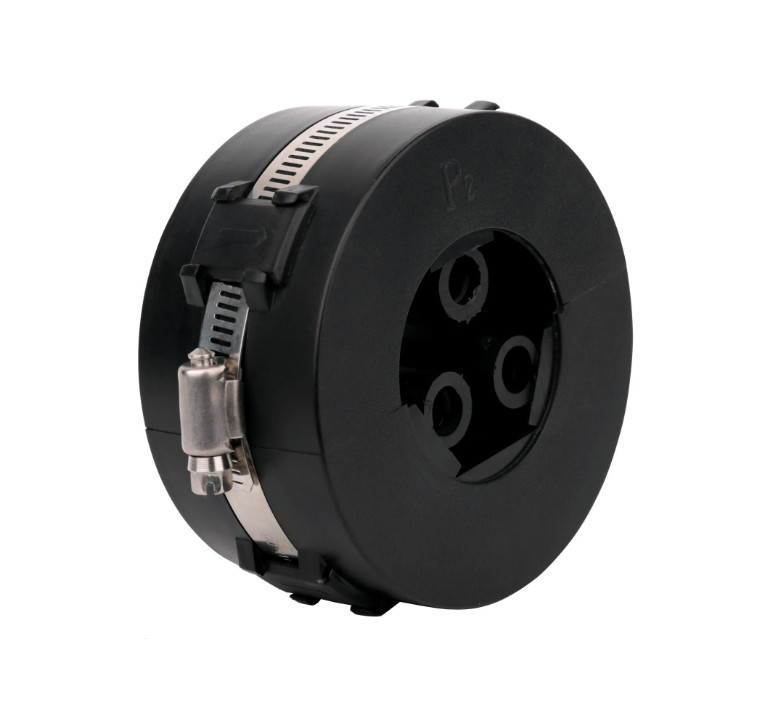

SCTK667C ซีรี่ส์ เซ็นเซอร์ CT กระแสสลับความถี่สูงแบบแยกส่วนความถี่สูงแรงดันสูง

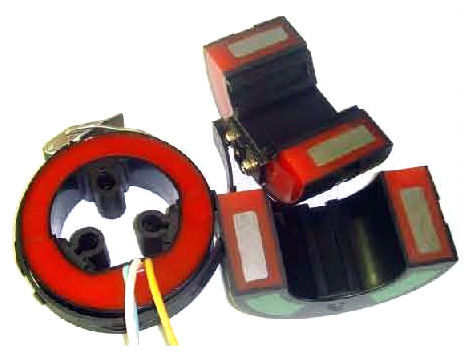

หม้อแปลงไฟฟ้ากระแสสลับแบบแยกส่วนรุ่น SCTK667C เหมาะสำหรับการวัดกระแสและการป้องกันไมโครคอมพิวเตอร์ของอุปกรณ์ไฟฟ้าในระบบไฟฟ้ากระแสสลับ 10KV และ 35KVมีการใช้กันอย่างแพร่หลายในสวิตช์เกียร์เครือข่ายแบบวงแหวนที่มีฉนวนหุ้มอย่างสมบูรณ์ เช่น ABB-SafeRing/SafePlus... และกล่องกระจายสายเคเบิลสามารถติดตั้งหม้อแปลงได้โดยตรงที่สายไฟเข้าและออกชิ้นเป็นวัสดุซิลิกอนนำเข้าแกนวงแหวนครึ่งวงกลมและขดลวดทุติยภูมิถูกเทลงในสุญญากาศด้วยเรซินฉนวน
คุณสมบัติ:
พารามิเตอร์ทางไฟฟ้า
| ความถี่ | 50-500Hz |
| อินพุตที่ได้รับการจัดอันดับ | 5A-1200A |
| ช่วงการวัด | 1%ใน-130%ใน |
| จัดอันดับการส่งออก | 0-5A หรือ 0-10VAC |
| อัตราส่วน | ≤± 0.2％ |
| มุมเฟส | ≤ ±10 นาที |
| ความเป็นฉนวน | 5KV/1mA/1 นาที |
| ความต้านทานของฉนวน | DC500V/100MΩนาที |
พารามิเตอร์ทางกล
| กรณี | พีซี /UL94-V0 |
| กระสวย | PBT |
| แกน | เหล็กซิลิคอน |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25℃～＋75℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาต์พุต | UL1015 22AWG Wire (สายคู่) 1.0m |
การเลือกประเภท
| ป/น |
อินพุตที่ได้รับการจัดอันดับ (NS) |
เอาท์พุท (A) | ความแม่นยำ | เอ (มม.) | |
| SCTK667C-6432 |
0-1200A |
1A/5A |
0.2,0.5,1.0 |
64 |
|
| SCTK667C-5052 |
0-1000A |
1A/5A |
0.2,0.5,1.0 |
50 |
|
| SCTK667C-50105 |
0-1000A |
1A/5A |
0.2,0.5,1.0 |
50 |
|
| SCTK667C-9632 |
0-2000A |
1A/5A |
0.2,0.5,1.0 |
96 |
|
| SCTK667C-5550 |
0-1000A |
1A/5A |
0.2,0.5,1.0 |
55 |
|
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
