รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 0 ~ 300A | เอาท์พุท: | 0-5A |
|---|---|---|---|
| คลาส: | 0.5 | หน้าต่างด้านใน: | 32.0 มม |
| ช่วงทดสอบ: | 1~120% | ที่ปรับแต่งได้: | ใช่ |
| แสงสูง: | Toroidal Split Core ปัจจุบันเซนเซอร์,Permalloy Split Core ปัจจุบันเซนเซอร์,DC500V Split Core Sensor |
||

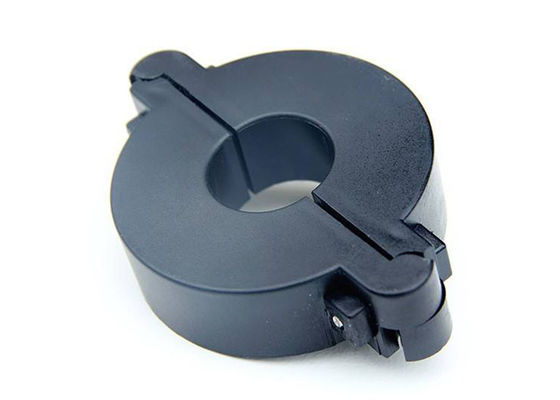

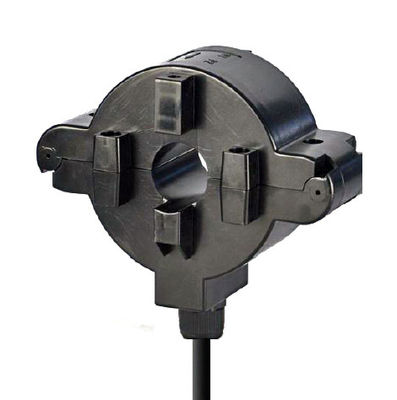

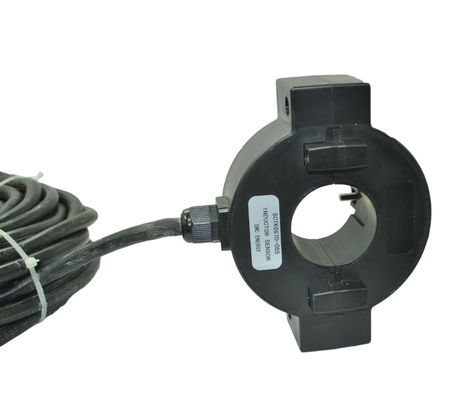

SCTK667D ซีรีส์ 300A/5A แรงดันต่ำ Toroidal Split Core ปัจจุบัน เซนเซอร์
หม้อแปลงกระแสไฟฟ้าแบบแยกส่วนได้รับการออกแบบมาเป็นพิเศษเพื่ออำนวยความสะดวกในการติดตั้งในโครงข่ายใหม่หรือที่มีอยู่แล้ว สามารถติดตั้งได้โดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำนำไปใช้กับการวัดกระแส การตรวจสอบ และการป้องกันสำหรับการเดินสายไฟฟ้าและอุปกรณ์ การวัดกระแสและกำลังสำหรับมอเตอร์ไฟฟ้า ไฟส่องสว่าง เครื่องอัดอากาศ ระบบทำความร้อนและระบายอากาศ อุปกรณ์เครื่องปรับอากาศ และระบบควบคุมอัตโนมัติอุปกรณ์ตรวจสอบกระแสไฟและพลังงานอุปกรณ์ป้องกันรีเลย์
คุณสมบัติ:
พารามิเตอร์ทางไฟฟ้า
| ความถี่ | 50-60Hz |
| อินพุตที่ได้รับการจัดอันดับ | 5A-300A |
| ช่วงการวัด | 1%ใน-120%ใน |
| จัดอันดับการส่งออก | 0-5A |
| อัตราส่วน | ≤± 0.1％ |
| มุมเฟส | ≤ ±30 นาที |
| ความเป็นฉนวน | 2.5KV/1mA/1 นาที |
| ความต้านทานของฉนวน | DC500V/100MΩนาที |
พารามิเตอร์ทางกล
| กรณี | พีซี /UL94-V0 |
| กระสวย | พีซี |
| แกน | เพอร์มัลลอย |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25℃～＋75℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาต์พุต | UL1015 22AWG ลวด (สายคู่) 2.5m |
การเลือกประเภท
| ป/น | อินพุตที่ได้รับการจัดอันดับ (NS) | เอาท์พุท (A) | ความแม่นยำ | ขนาดหน้าต่าง (มม.) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0.5,1.0,3.0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0.5,1.0,3.0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0.5,1.0,3.0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0.5,1.0,3.0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0.5,1.0,3.0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0.5,1.0,3.0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0.5,1.0,3.0 | 100 | |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
