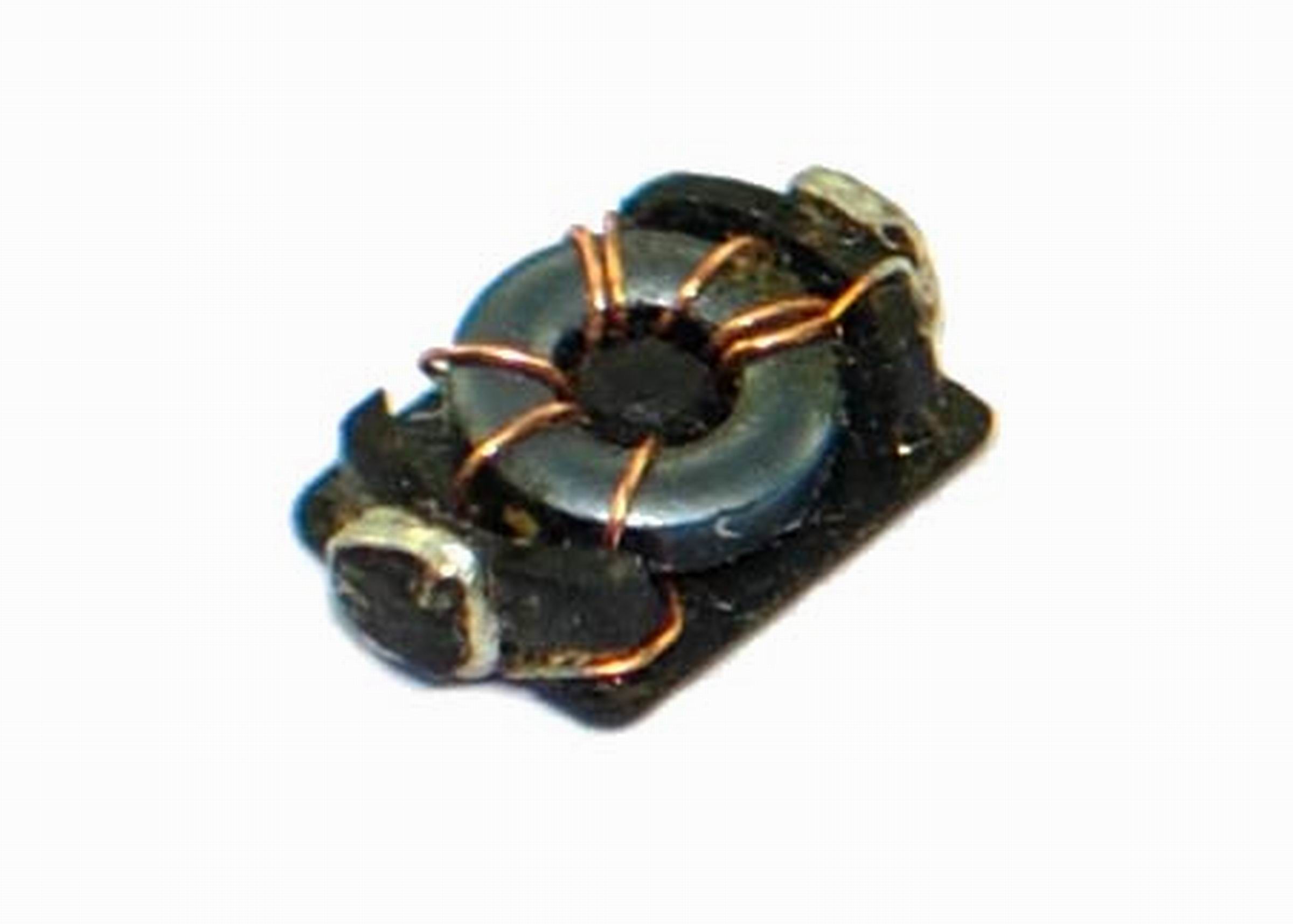

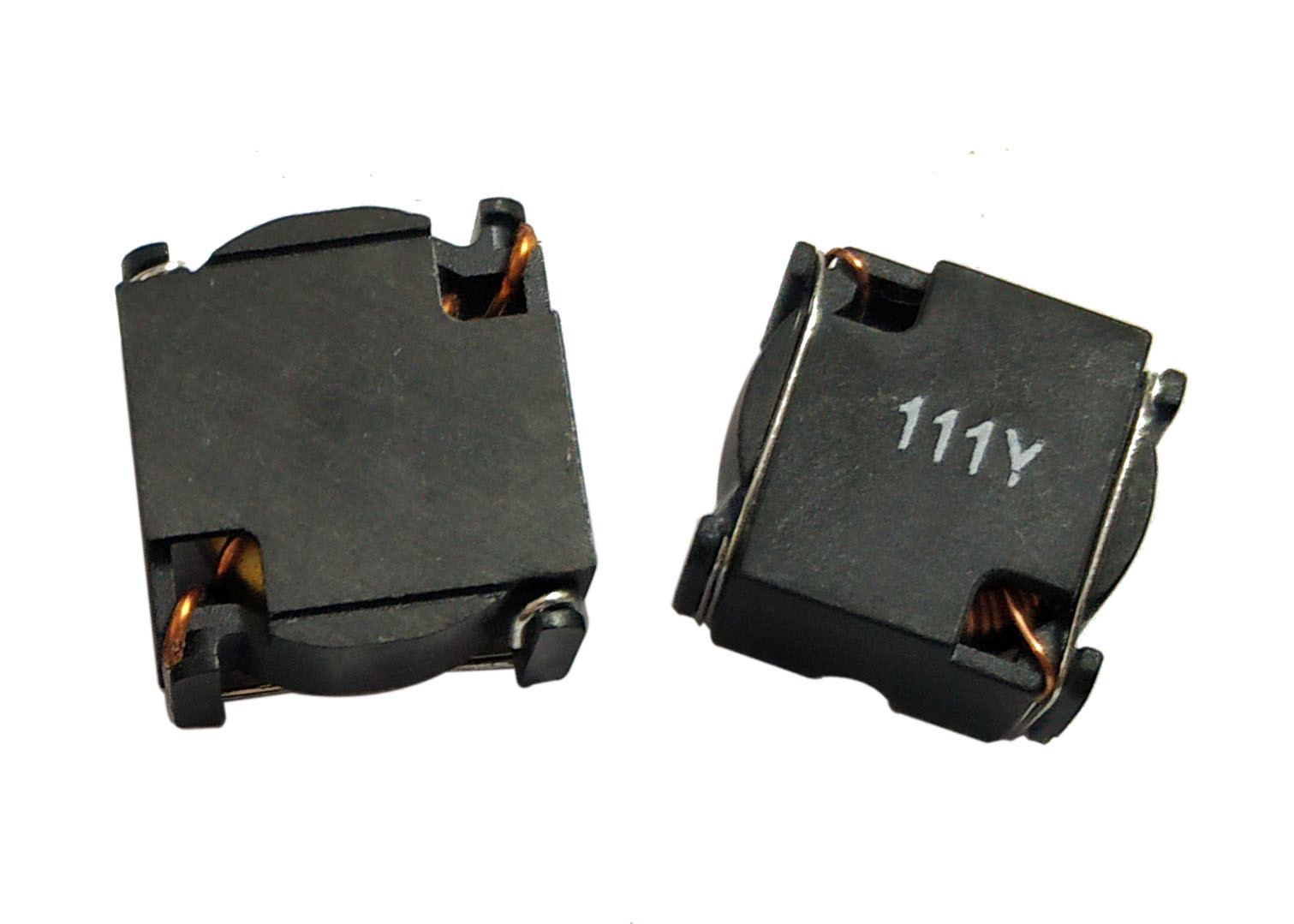

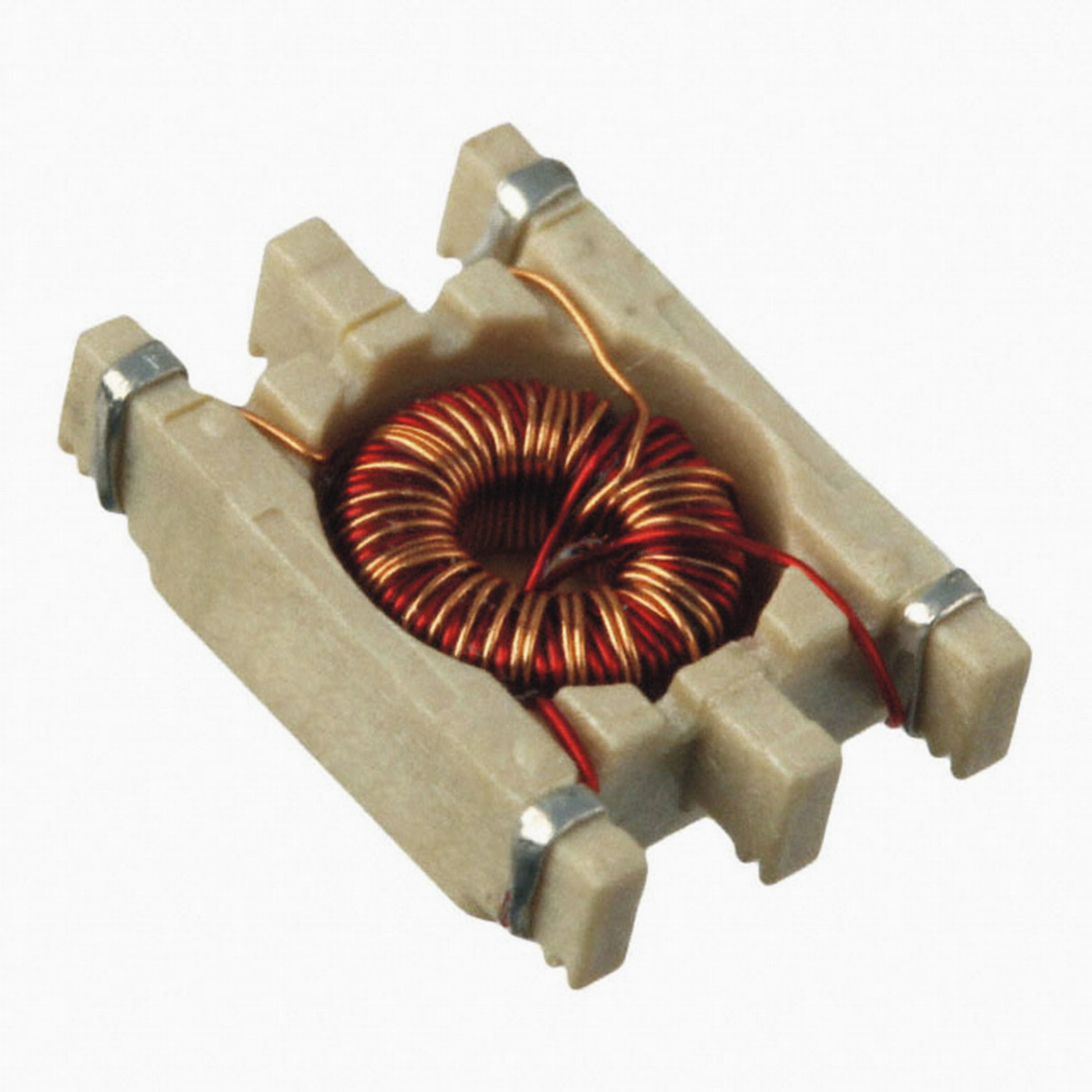

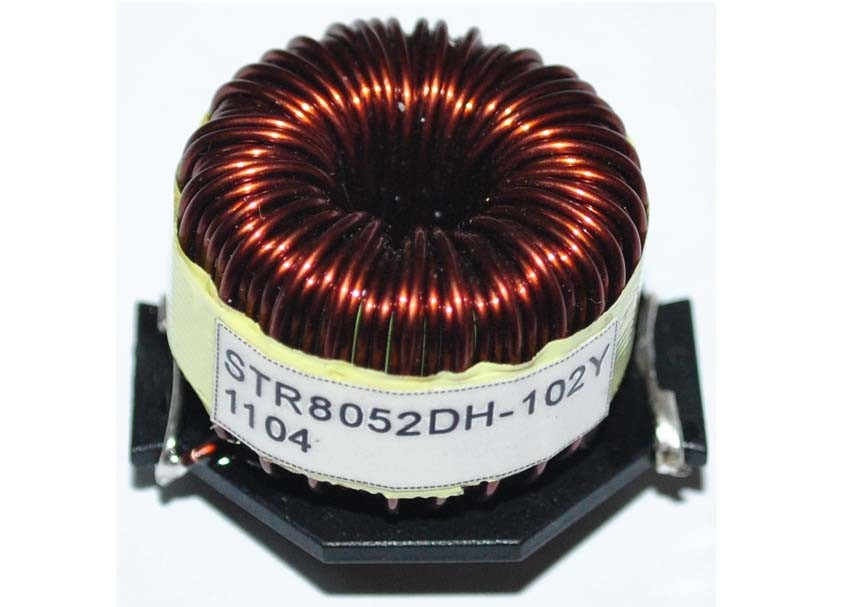

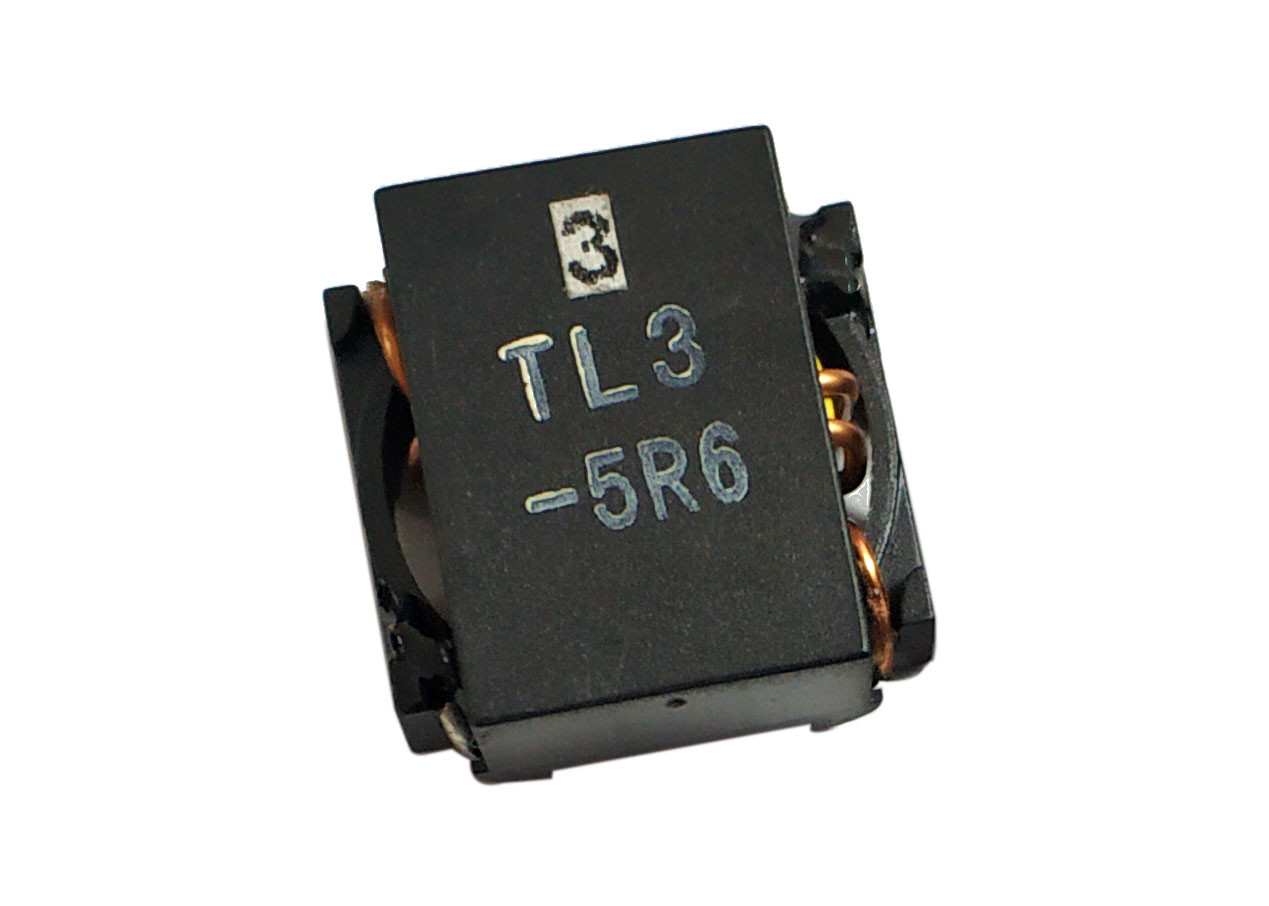

100KHz Toroidal Surface Mount Inductor การติดตั้ง SMT

SMD Choke Coils , ตัวเหนี่ยวนำ Toroidal , Surface Mount Inductor

บทนำ:

• โดยทั่วไปแล้ว ตัวเหนี่ยวนำ/หม้อแปลงแบบวงแหวนจะมีขนาดกะทัดรัดกว่าแกนรูปทรงอื่นๆ เนื่องจากทำจากวัสดุน้อยลงและมีวงแหวนตรงกลาง น็อต และสลักเกลียวทำให้มีน้ำหนักเบาลงถึง 50%โดยเฉพาะอย่างยิ่งกรณีสำหรับอุปกรณ์ไฟฟ้า
• เนื่องจากโทรอยด์เป็นแกนวงปิด จึงจะมีสนามแม่เหล็กที่สูงกว่า ดังนั้นจึงมีความเหนี่ยวนำและปัจจัย Q สูงกว่าตัวเหนี่ยวนำที่มีค่าเดียวกันกับแกนตรง (ขดลวดโซลินอยด์)เนื่องจากสนามแม่เหล็กส่วนใหญ่อยู่ภายในแกนกลางเมื่อเปรียบเทียบกับตัวเหนี่ยวนำที่มีแกนตรง สนามแม่เหล็กที่โผล่ออกมาจากปลายด้านหนึ่งของแกนกลางจะมีทางยาวผ่านอากาศเข้าสู่ปลายอีกด้านหนึ่ง
• นอกจากนี้ เนื่องจากขดลวดค่อนข้างสั้นและพันในสนามแม่เหล็กแบบปิด หม้อแปลง Toroidal จะมีอิมพีแดนซ์ทุติยภูมิที่ต่ำกว่า ซึ่งจะเพิ่มประสิทธิภาพ สมรรถนะทางไฟฟ้า และลดผลกระทบ เช่น การบิดเบือนและการบิดเบี้ยว
• เนื่องจากความสมมาตรของ toroid ฟลักซ์แม่เหล็กเพียงเล็กน้อยจึงหลุดออกจากแกนกลาง (ฟลักซ์การรั่ว)ดังนั้นตัวเหนี่ยวนำ/หม้อแปลง Toroidal จึงแผ่คลื่นรบกวนแม่เหล็กไฟฟ้า (EMI) น้อยลงไปยังวงจรที่อยู่ติดกัน และเป็นตัวเลือกในอุดมคติสำหรับสภาพแวดล้อมที่มีความเข้มข้นสูงในช่วงไม่กี่ปีที่ผ่านมา เราได้นำขดลวด Toroidal มาใช้เพื่อให้สอดคล้องกับมาตรฐานสากลที่เข้มงวดมากขึ้นเรื่อยๆ ซึ่งจำกัดปริมาณการผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่มีสนามแม่เหล็กไฟฟ้า

คุณสมบัติ:

• ความต้านทานต่ำของแถบความถี่ทำงานและความต้านทานสูงของความถี่รบกวน
• การซึมผ่านสูง การสูญเสียต่ำ ความเหนี่ยวนำตั้งแต่หลายไมโครเฮิรตซ์จนถึงหลายร้อยมิลลิเฮิรตซ์ กระแสไฟสูงสุดในการทำงานสูงถึงหลายสิบแอมแปร์
• ค่าตัวเหนี่ยวนำที่เสถียรและความเสถียรทางความร้อนที่ดี
• CE, UL, RoHS ผลิตภัณฑ์ที่ปราศจากสารตะกั่วที่มีกระแสอิ่มตัวสูง การรั่วไหลของแม่เหล็กต่ำ และเป็นมิตรต่อสิ่งแวดล้อม
• การลดทอนความถี่ที่ดี
• น้ำหนักเบาเชื่อถือได้สูง
• กะทัดรัดและให้การเหนี่ยวนำขนาดใหญ่
• ป้องกันเสียงรบกวนที่ปล่อยออกมาจากส่วนประกอบอื่นๆ
• การออกแบบที่กำหนดเองมีไว้สำหรับความต้องการที่แตกต่างกันตามลักษณะทางไฟฟ้า: ช่วงการเหนี่ยวนำ, ความคลาดเคลื่อนการเหนี่ยวนำ, กระแสที่เกี่ยวข้อง, อุณหภูมิในการทำงาน ... ฯลฯ

ใบสมัคร:

• ตัวกรองสัญญาณรบกวน/ตัวป้องกันสัญญาณรบกวนจากรังสี
• การใช้งานหลักของผลิตภัณฑ์ตัวเหนี่ยวนำแหวน
• ตัวกรองสัญญาณรบกวนของแหล่งจ่ายไฟสลับ;
• ตัวกรองสัญญาณรบกวนไฟฟ้าสถิตสำหรับสายไฟและสายสัญญาณ
• ตัวป้องกันสัญญาณรบกวนจากรังสี เช่น คอนเวอร์เตอร์และอุปกรณ์อัลตราโซนิก
• สวิตชิ่งเพาเวอร์ซัพพลาย
• อุปกรณ์ภาพทางโทรทัศน์ (เช่น เครื่องบันทึกโทรทัศน์และวีดีโอ) อุปกรณ์สำนักงานอัตโนมัติ อุปกรณ์เครื่องเสียง อุปกรณ์สื่อสาร เครื่องมือวัด มอเตอร์และอุปกรณ์
• อุปกรณ์แสงสว่าง
• การควบคุมอุตสาหกรรม
• เครื่องมืออิเล็กทรอนิกส์
• อื่นๆ...

หมายเหตุ:

• ทดสอบความถี่: 100KHz,0.1V
• เครื่องมือทดสอบ : L:HP4284A, WK3260B, WK3261A
• ข้อมูลการทดสอบทั้งหมดอ้างอิงถึงบรรยากาศแวดล้อม 25 องศาเซลเซียส
• Idc: กระแสไฟตรง (A) ที่จะทำให้เกิดค่าประมาณ △T ที่ 40 ℃
• Isat: กระแสไฟตรง (A) ที่จะทำให้ Lo ลดลงประมาณ 25%
• ช่วงอุณหภูมิในการทำงาน -40 ℃ ถึง + 125 ℃ (รวมอุณหภูมิที่เพิ่มขึ้น 40 ℃ สูงสุด)
• ช่วงอุณหภูมิในการจัดเก็บ -40 ℃ ถึง +85 ℃
• วัสดุบรรจุภัณฑ์ UL 94V-0
• J-STD-020D รีโฟลว์
• ค่าตัวเหนี่ยวนำที่กำหนดเองที่มีอยู่

หมายเหตุ:1.K=±10%,M=±20%,N=±30%

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
