รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 5 ~ 600A | เอาท์พุท: | 0-500mA หรือ 0.333VAC |
|---|---|---|---|
| คลาส: | 0.5,1.0 | กรณี: | พลาสติก |
| ที่ปรับแต่งได้: | ใช่ | ม้วน: | แกน Permalloy |
| แสงสูง: | Permalloy Split Core Current Transformer,600A Split Core Current Transformer,1.0 Class Split Core Current Transformer |
||

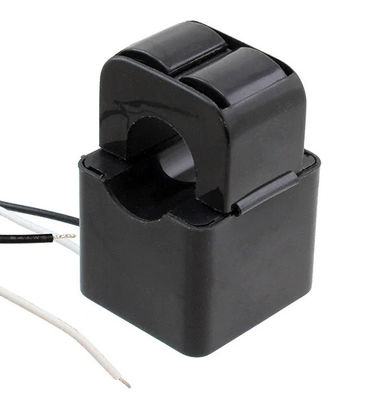

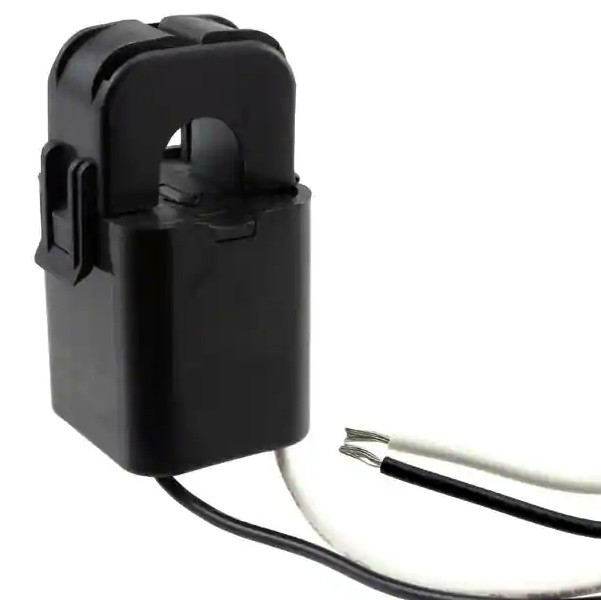

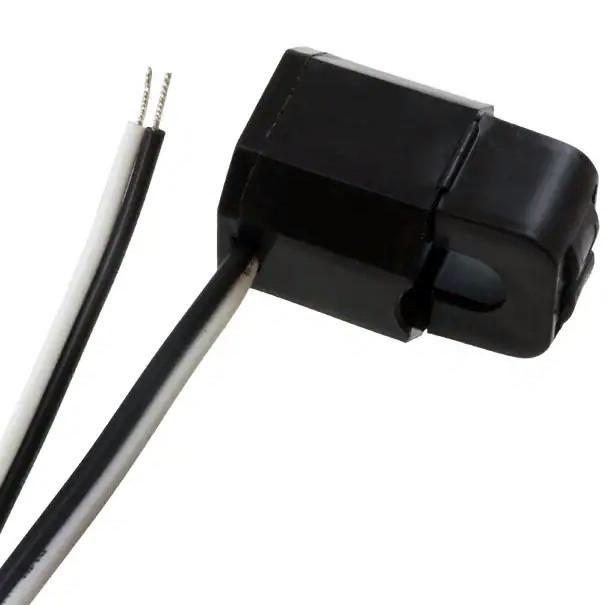

แรงดันไฟฟ้าต่ำ 5A ~ 600A อินพุต 333mV 500mV เอาท์พุทแยกขดลวดหม้อแปลงกระแสไฟฟ้าความแม่นยำสูง
หม้อแปลงกระแสไฟฟ้าแบบแยกส่วนได้รับการออกแบบมาเพื่อการติดตั้งที่รวดเร็วและง่ายดายการออกแบบแกนแยกช่วยให้สามารถวัดกระแสไฟฟ้าแบบไม่สัมผัสผ่านการเหนี่ยวนำสนามแม่เหล็กโดยไม่ต้องให้สายไฟหลักออฟไลน์และตัดการเชื่อมต่อสำหรับการติดตั้ง CT วิธีนี้ช่วยให้ปลอดภัยง่ายขึ้นและพกพาได้ การวัดกระแสตัวต้านทานภาระภายในที่มีความแม่นยำสูงตลอดขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าต่ำที่ปลอดภัยและอนุญาตให้เปิดช่องรองได้อย่างปลอดภัย
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ทางกล
| พารามิเตอร์ทางไฟฟ้า | พารามิเตอร์ทางกล | ||
| ความถี่ | 50-2 กิโลเฮิร์ตซ์ | กรณี | พีเอ / UL94-V0 |
| อินพุตที่ได้รับการจัดอันดับ | 5A-200A | กระสวย | PBT |
| ช่วงการวัด | 10% ใน -120% ใน | แกน | เหล็กซิลิกอน |
| จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-500mA | โครงสร้างภายใน | อีพ็อกซี่ |
| อัตราส่วน | ≤± 1.0% | การก่อสร้าง | ผูก |
| มุมเฟส | ≤± 60 นาที | อุณหภูมิในการทำงาน | -25oC ~ + 75oC |
| ความเป็นฉนวน | 2.5KV / 1mA / 1 นาที | ความชื้นในการทำงาน | ≤85% |
| ความต้านทานของฉนวน | DC500V / 100MΩนาที | การเชื่อมต่อเอาต์พุต | UL1015 สายไฟ 20AWG 2.5 ม |
| MODEL | ACST | ||||
| อัตราส่วนปัจจุบัน | 300A / 100mA | 400A / 40mA | 500A / 50mA | 600A / 60mA | 300 ~ 600A / 0.333 โวลต์ |
| กระแสหลัก | 300A | 400A | 500A | 600A | 300 ~ 600A |
| แม็กซ์ปัจจุบัน | 360A | 480A | 600A | 720A | 720A |
| เอาท์พุท | 100mA | 40mA | 50mA | 60mA | 333mV |
| โหลดความต้านทาน | 50Ω | / | |||
| คลาส | 0.5 / 1.0 | ||||
| เปลี่ยนอัตราส่วน | 3000: 1 | 10,000: 1 | 10,000: 1 | 10,000: 1 | / |
| ระดับการป้องกัน | 7.5V0-P | 7.5V0-P | 7.5V0-P | 7.5V0-P | 7.5V0-P |
| ประเภทฉนวน | CATIII | ||||
| สภาพการทำงาน | -20 ℃ ~ + 50 ℃, ≤85% RH, ไม่มีการควบแน่น, ในบ้านและติดตั้งได้ทุกทิศทาง | ||||
| สภาพการจัดเก็บ | -30 ℃ ~ + 50 ℃, ≤85% RH ไม่มีการควบแน่น | ||||
หมายเหตุ: อัตราส่วนปัจจุบันด้านบนเป็นประเภททั่วไปซึ่งสามารถปรับแต่งปันส่วนได้ตาม
ความต้องการของลูกค้า
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
