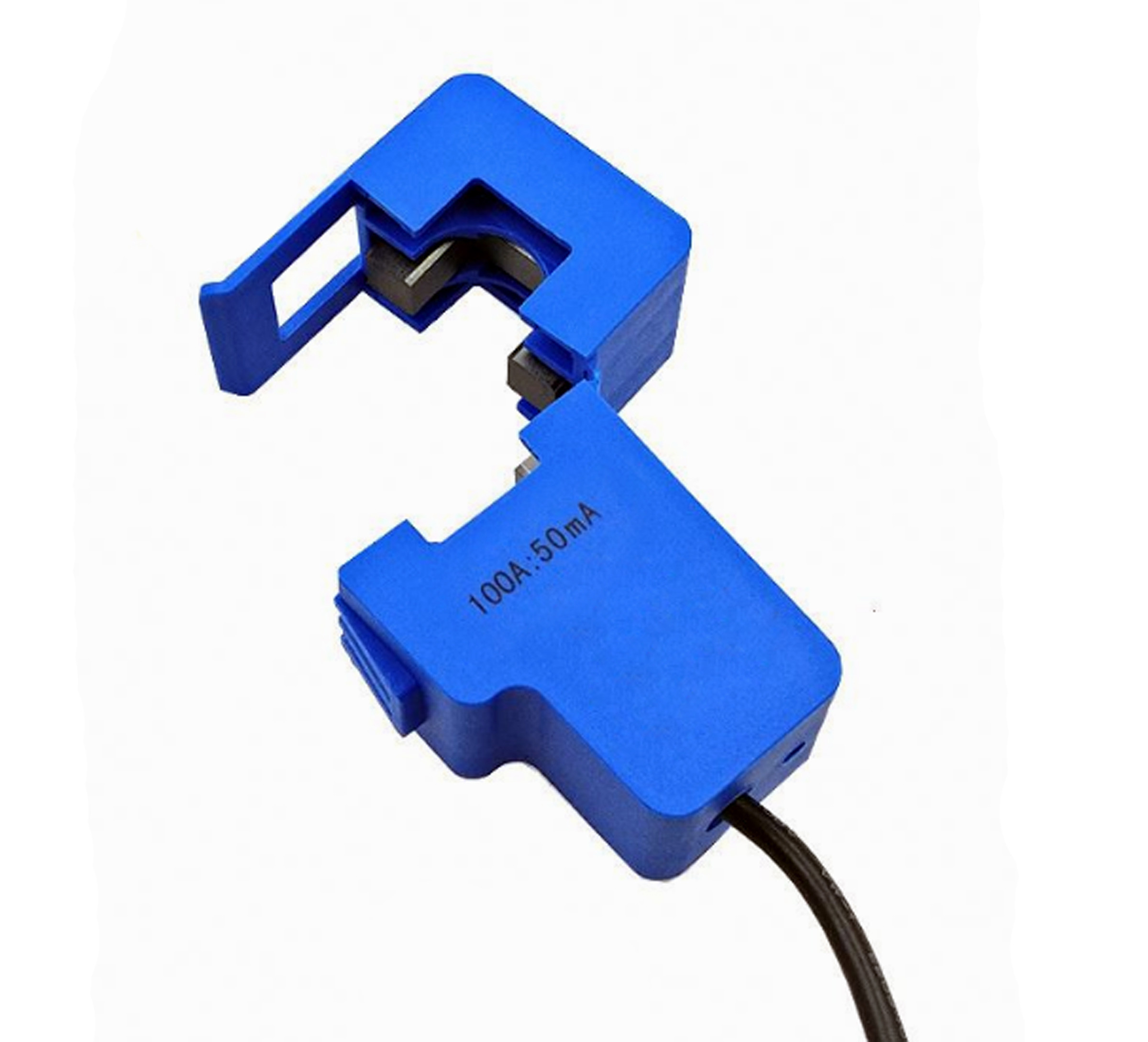

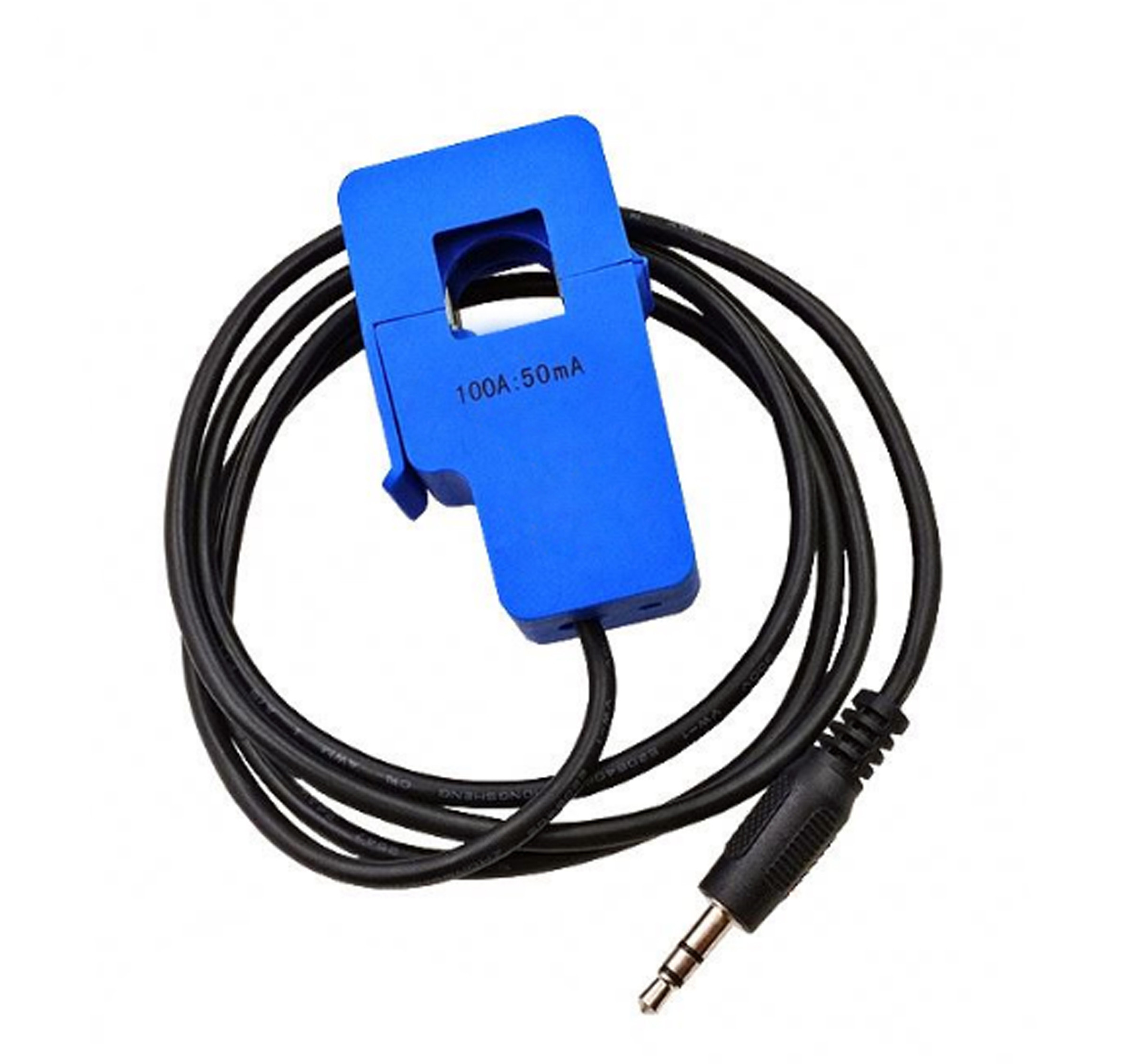

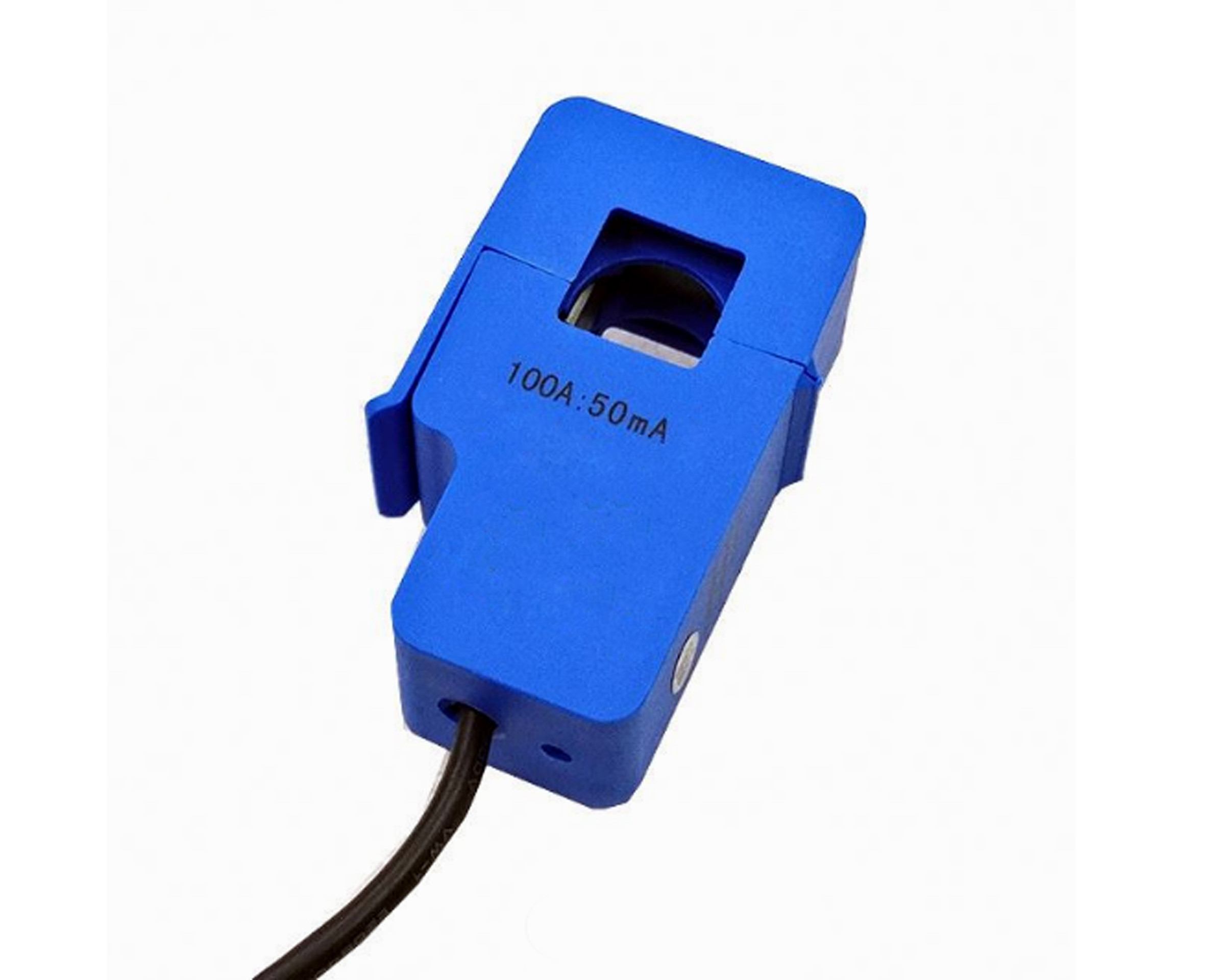

100A 50mA Mechanical Split Core Current Transformer

หม้อแปลงไฟฟ้ากระแสสลับแบบแยกส่วน , 100A , 50mA

หม้อแปลงกระแสแบบแยกส่วนได้รับการออกแบบมาเพื่อการติดตั้งที่รวดเร็วและง่ายดาย การออกแบบแกนแยกช่วยให้สามารถวัดกระแสแบบไม่สัมผัสผ่านการเหนี่ยวนำสนามแม่เหล็กโดยไม่ต้องถอดสายหลักแบบออฟไลน์และตัดการเชื่อมต่อสำหรับการติดตั้ง CT วิธีนี้ช่วยให้ปลอดภัย ง่ายขึ้น และ การวัดกระแสแบบพกพาตัวต้านทานภาระที่มีความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟต่ำที่ปลอดภัยและอนุญาตให้เปิดขดลวดทุติยภูมิได้อย่างปลอดภัย

1. ความถี่: 50HZ-150KHZ
2. จัดอันดับกระแสไฟเข้า: 60A/100A
3. ขนาดเปิด: 13 มม. × 13 มม.;ไม่เป็นเชิงเส้น ± 3% (10% ~ 120% จัดอันดับปัจจุบัน);ความยาวตะกั่ว 1.5 เมตร เอาต์พุตปลั๊กสามขา Φ3.5 มาตรฐานกระแสไฟ แรงดันไฟ รูปแบบเอาต์พุตสองแบบ (ตัวต้านทานสุ่มตัวอย่างในตัวประเภทเอาต์พุตแรงดัน)
4. การใช้งาน: สำหรับการวัดกระแส การตรวจสอบ และการป้องกันมอเตอร์ไฟฟ้ากระแสสลับ อุปกรณ์ให้แสงสว่าง เครื่องอัดอากาศ ฯลฯ วัสดุหลัก: เฟอร์ไรท์ ความแข็งแรงทางกล: จำนวนการเปิดและปิดไม่น้อยกว่า 1,000 ครั้ง (ทดสอบที่อุณหภูมิ 20 ° C)
5. ดัชนีความปลอดภัย: ป้องกันไฟฟ้า (ระหว่างเปลือกและเอาท์พุต) 6000V AC/1 นาที ลักษณะการหน่วงไฟตาม UL94-V0
6. อุณหภูมิในการทำงาน: -25 ° C ~ +70 ° C

พารามิเตอร์ทางกล

พารามิเตอร์ทางไฟฟ้า

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
