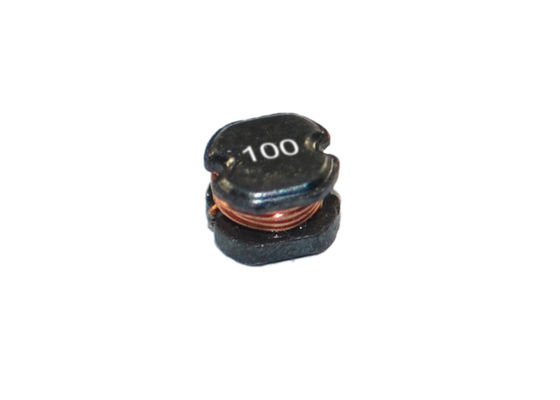

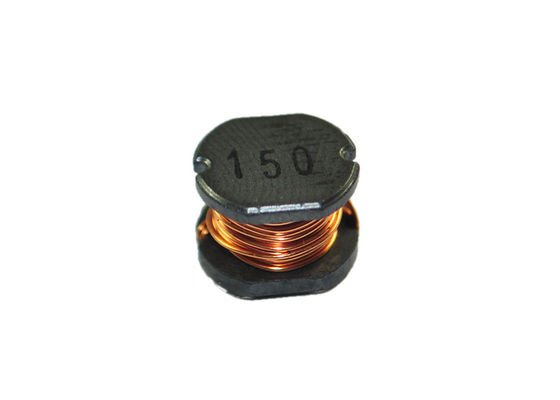

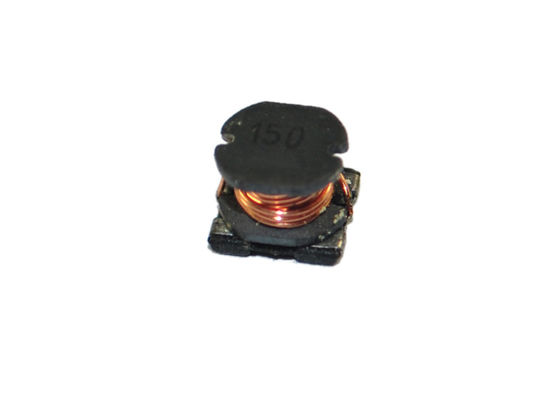

ตัวเหนี่ยวนำกำลังยึดพื้นผิวแบบไม่หุ้มฉนวนชนิด CDR ขดลวดเดี่ยว

SDR ซีรี่ส์ตัวเหนี่ยวนำกำลังยึดพื้นผิวแบบไม่หุ้มฉนวนขดลวดเดี่ยว, ตัวเหนี่ยวนำแกนเฟอร์ไรต์ชนิด CDR พร้อมฐานพลาสติก

คุณสมบัติ:

·ปัจจุบันสูงถึง 4.5A
·ขนาดใหญ่ในปัจจุบัน
· Flat-top สำหรับ Pick & Place
· ราคาถูก

การใช้งานทั่วไป:

·เหมาะอย่างยิ่งสำหรับตัวแปลง DC-DC แบบ Palm-Top และแล็ปท็อป
·หน่วยความจำแฟลชของ PDA
· Step-up, Step-down Converters
·กล่องด้านบน

คู่มือการซื้อ:

1. ทดสอบ FREQ. (L) กับ HP4284A และ HP4285A (เทียบเท่าที่ยอมรับได้)
2. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
3. ความอดทนของการเหนี่ยวนำ
4. SDR0302 1.0-470μH± 20% (ม.)
5. SDR 0403 1.0-27μH± 20% (M) 33-470μH± 10% (K)
6. SDR0503 1.0-2.7μH± 20% (M) 33-1000μH± 10 (K)
7. SDR0504 1.0-27μH± 20% (M) 33-47μH± 15% (L) 56-1000μH± 10% (K)
8. DCR: GW813 หรือ QuadTech 1880 Milliohmmeter
9. IDC Max ลดลง 10% เมื่อเทียบกับค่าเริ่มต้น
10. อุณหภูมิในการทำงาน: -40 ℃ถึง + 85 ℃
11. อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 105 ℃
12. วิธีการบัดกรี: เฟสไอ, อินฟราเรด Reflow
13. ความต้านทานต่อความร้อนในการบัดกรี: 260 ℃เป็นเวลา 10 วินาที
14. ความต้านทานตัวทำละลาย: สอดคล้องกับ MIL-STD-202E

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้
