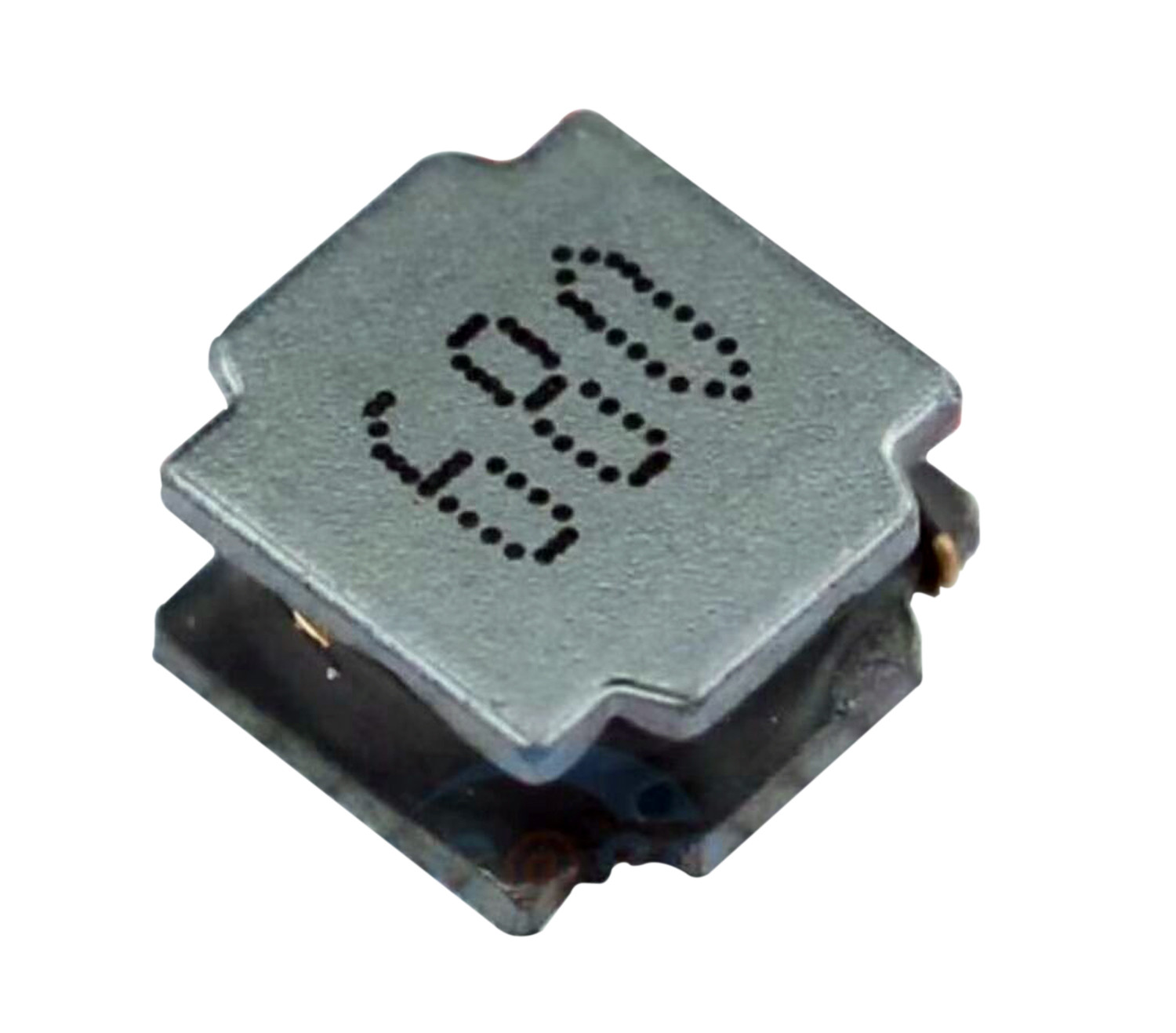

แม่เหล็กอีพ็อกซี่ SMT ตัวเหนี่ยวนำ SMD กระแสสูงที่มีฉนวนป้องกัน

ตัวเหนี่ยวนำป้องกัน SMD, อีพ็อกซี่แม่เหล็ก SMT รายละเอียดต่ำกึ่งปิดผนึกตัวเหนี่ยวนำกระแสสูง

คุณสมบัติ:

1. โปรไฟล์ต่ำที่มีความสูงไม่เกิน 2 มม
2. DCR SMD กระแสไฟขนาดใหญ่ต่ำ
3. SMD แม่เหล็กป้องกัน
4. ตัวเหนี่ยวนำชิปพลังงาน SMD แบบป้องกัน
5. ตัวเหนี่ยวนำยึดพื้นผิวป้องกันแม่เหล็กพร้อมพิกัดกระแสสูง
6. รายละเอียดต่ำและมีการป้องกันที่มีประสิทธิภาพมากในการใช้งานที่คำนึงถึงพื้นที่
7. ความต้านทานต่ำต่อการสูญเสียพลังงานขั้นต่ำอุณหภูมิในการทำงาน: -20 ถึง 85 ℃ (มีคอยล์ร้อน)
8. การตรวจสอบลักษณะภายนอก: ไม่มีข้อบกพร่องภายนอกโดยการตรวจสอบด้วยสายตา
9. ความแข็งแรงของขั้ว: หลังจากการบัดกรีระหว่างแผ่นทองแดงและขั้วของขดลวดให้ดันไปในสองทิศทางของ X, Y โดยยืนตามเงื่อนไขด้านล่าง
10. เทอร์มินัลไม่ควรลอกออกความทนทานต่อความร้อนของการบัดกรี reflow: 240 ℃
11. ความต้านทานฉนวน: มากกว่า100MΩที่ 100V DC ระหว่างสายและแกน
12. ความเป็นฉนวน: ไม่มีการสลายตัวของอิเล็กทริกที่ 100V DC เป็นเวลาหนึ่งนาทีระหว่างลวดและแกน
13. ลักษณะความชื้น: ในความชื้นสัมพัทธ์ 90 ถึง 95% ที่ 40 ± 2 และการอบแห้งหนึ่งชั่วโมงภายใต้สภาวะปกติค่าเบี่ยงเบนของอุปนัยภายใน± 5.0% หลังจากการสั่นสะเทือนเป็นเวลาหนึ่งชั่วโมง

ขนาด:

2512

3010,3012,3015

4010,4012,4018,4020,4030

5020,5040

6012,6020,6028,6045

8030,8040

ตัวเหนี่ยวนำ: 0.47uH ถึง 330uH

ช่วงปัจจุบัน: 0.38A ถึง 13.8A

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่งได้มีค่าการเหนี่ยวนำแบบกำหนดเอง
