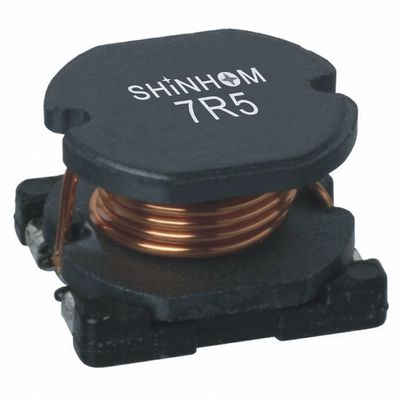

คอยล์เดี่ยวที่ติดพื้นผิวตัวนำพลังงานไฟฟ้าการติดตั้ง SMD ความถี่สูงที่ไม่มีการหุ้มหุ้ม

คุณสมบัติ:

·การเหนี่ยวนำ: 1uH ถึง 1.2mH

·กระแสสูงถึง 4.5A
·กระแสใหญ่
· Flat-top สำหรับ Pick & Place
· ราคาถูก

คู่มือการซื้อ:

1. TEST FREQ (L) พร้อม HP4284A และ HP4285A (เทียบเท่าที่ยอมรับได้)
1. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
2. Toerance ของการเหนี่ยวนำ
SDR0302 1.0-470μH± 20% (M)
SDR 0403 1.0-27μH± 20% (M) 33-470μH± 10% (K)
SDR0503 1.0-2.7μH± 20% (M) 33-1000μH± 10 (K)
SDR0504 1.0-27μH± 20% (M) 33-47μH± 15% (L) 56-1000μH± 10% (K)
SDR0703 10-47μH± 20% (M) 56-470μH± 10% (K)
SDR 0705 10-470μH± 20% (M)
SDR1004 10-47μH± 20% (M) 56-560μH± 10% (K)
SDR1005 10-39μH± 20% (M) 47-820μH± 10% (K)
SDR1008 10-82μH± 20% (M) 100-1200μH± 10% (K)
3. DCR: GW813 หรือ QuadTech 1880 Milliohmmeter
4. IDC Max จะลดลง 10% เมื่อเทียบกับค่าเริ่มต้น

ข้อมูลทางเทคนิค:

·อุณหภูมิในการทำงาน: -40 ℃ถึง + 85 ℃
·อุณหภูมิในการเก็บ: -40 ℃ถึง + 105 ℃
·วิธีการบัดกรี: เฟส Vapor, Reflow อินฟราเรด
·ความต้านทานต่อความร้อนบัดกรี: 260 ℃นาน 10 วินาที
·ความต้านทานตัวทำละลาย: สอดคล้องกับ MIL-STD-202E

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถกำหนดเองได้
