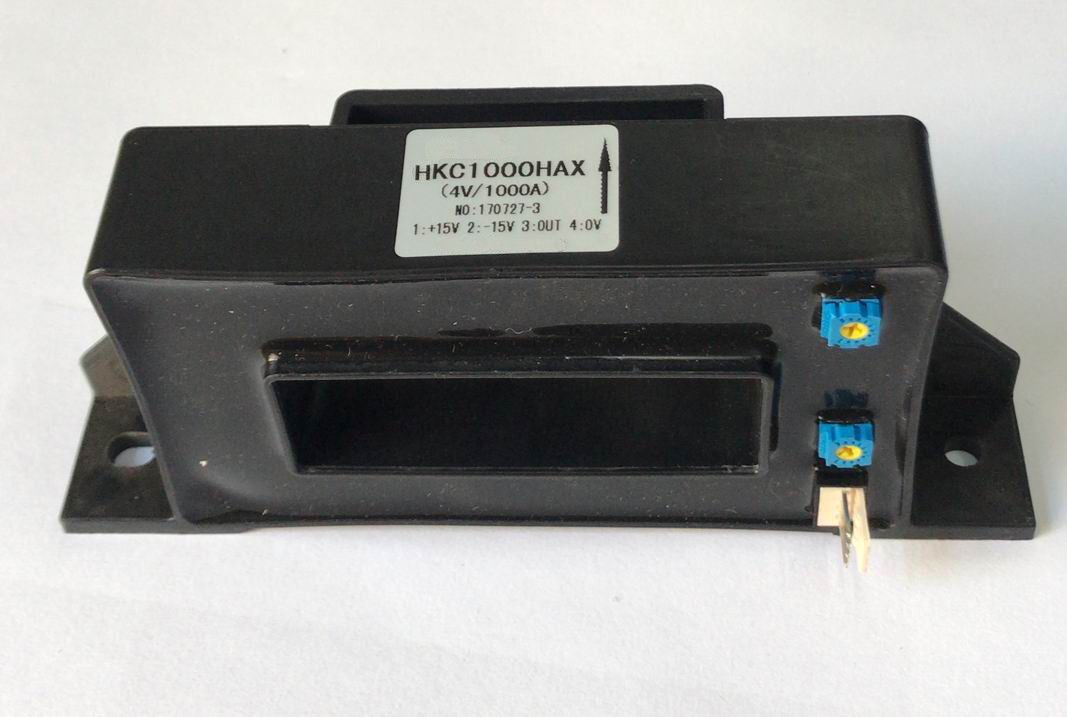

HKC -HAX เซ็นเซอร์กระแส ซีรี่ส์ ด้วยการแยกกระแสไฟฟ้าระหว่างวงจรปฐมภูมิและทุติยภูมิ ให้การวัดทางอิเล็กทรอนิกส์ที่แม่นยำของ DC, AC หรือกระแสพัลซิ่ง
คุณสมบัติ:
1. ติดตั้งง่าย
2. เกรดความแม่นยำสูง
3. การออกแบบวงเปิด
4. การรับรอง: UL 94-V0
5. แหล่งจ่ายไฟ: ± 15 (± 5%)
6. แรงดันเอาท์พุทจัดอันดับ: 4.0V ± 1%
7. การดำเนินงานปัจจุบัน: 0 ถึง 2000A
8. ข้อกำหนดของ RoHS ได้มาตรฐาน
9. อุณหภูมิในการทำงาน (ทำงาน): -20 ถึง + 85 ° c
10. อุณหภูมิสภาพแวดล้อมการจัดเก็บ: -40 ถึง + 105 ° c
การใช้งาน:
1. แหล่งจ่ายไฟโหมดสวิตช์ (SMPS)
2. แหล่งจ่ายไฟอย่างต่อเนื่อง (UPS)
3. แหล่งจ่ายไฟสลับ SMPS
4. หัวรถจักรไฟฟ้า
5. การตรวจสอบตาราง
6. อุปกรณ์ควบคุมความถี่
7. อุปกรณ์อินเวอร์เตอร์
8. ไดรฟ์ความเร็วตัวแปร AC และไดรฟ์เซอร์โวมอเตอร์
9. ตัวแปลงแบบคงที่สำหรับไดรฟ์มอเตอร์ DC
10. อุปกรณ์จ่ายไฟสำหรับงานเชื่อม
ข้อมูลไฟฟ้า:
| HKC500HAX | HKC1000HAX | HKC1500HAX | HKC2000HAX | HKC2500HAX | ||
| จัดอันดับปัจจุบันอินพุต (IPN) | 500 | 1000 | 1500 | 2000 | 2000 | |
| ทดสอบช่วงปัจจุบัน (IPM) | 1500 | 3000 | 4500 | 5500 | 5500 | |
| แรงดันขาออก (VOUT) | 4 ± 1% | V | ||||
| จ่ายแรงดันไฟฟ้า | ± 15 ± 5% | V | ||||
| แรงดันไฟฟ้าออฟเซ็ต (VO) | ≤± 30 | mV | ||||
| แรงดันไฟฟ้าชดเชยแม่เหล็ก | ≤± 25 | mV | ||||
| แรงดันออฟเซ็ตดริฟท์ (TCVOE) | ≤± 1.0 | mV / ℃ | ||||
| แรงดันออฟเซ็ตดริฟท์ (TCVOUT) | ≤± 2.0 | mV / ℃ | ||||
| เส้นตรง | ≤± 1 | % FS | ||||
| เวลาตอบสนอง | ≤7 | ไมโครวินาที | ||||
| แรงดันไฟฟ้าของฉนวน (50HZ / 60Hz, 1 นาที) | 3 | KV | ||||
| อุณหภูมิในการทำงาน | -25 ~ + 85 | ℃ | ||||
| อุณหภูมิการเก็บรักษา | -25 ~ + 85 | ℃ | ||||
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
