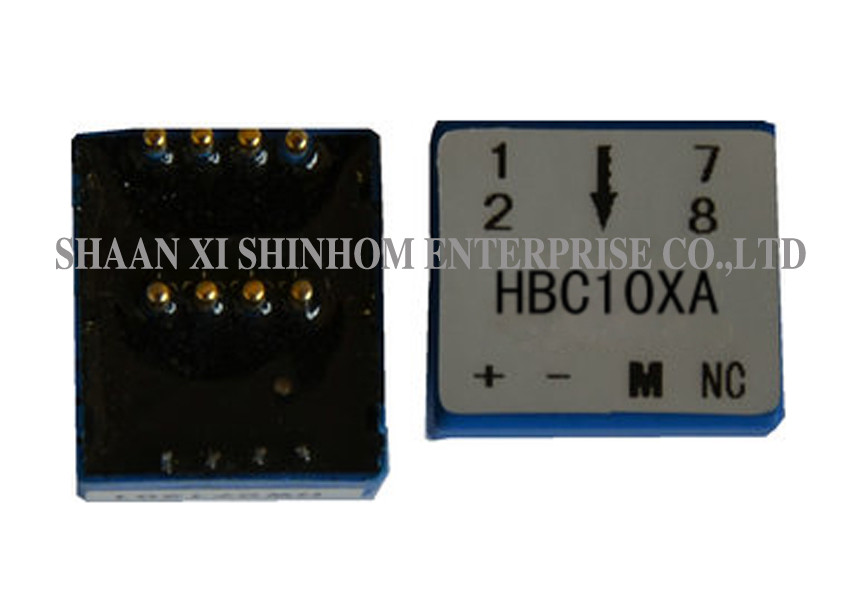

เซนเซอร์ Hall Effect รุ่น HBC-X ซีรี่ส์
ลักษณะ
* วงปิด
* แรงดันไฟฟ้าซัพพลาย: DC ± 15V ± 5%
* การวัดกระแสที่มีความสามารถ: DC, AC, พัลส์ที่มีการแยกกระแสไฟฟ้าระหว่างวงจรหลักและวงจรรอง
ข้อดี
* ติดตั้งง่าย
* สามารถปรับแต่ง
* ความแม่นยำสูง
เป็นเส้นตรงที่ดีมาก
* เวลาตอบสนองที่ดีที่สุดไม่มีการสูญเสียการแทรก
* การใช้พลังงานต่ำ
* ดริฟท์ที่อุณหภูมิต่ำ
* ภูมิคุ้มกันสูงต่อการรบกวนจากภายนอก
การประยุกต์ใช้งาน
* แอพพลิเคชั่นอินเวอร์เตอร์
* ไดรฟ์ความเร็วตัวแปร AC / DC
* อุปกรณ์จ่ายไฟสำรอง (UPS)
* เพาเวอร์ซัพพลายโหมดสวิตช์ (SMPS)
* แอพพลิเคชั่นปัจจุบันของ Photovoltaic (PV)
* การวัดกล่อง Energy Combiner ใหม่
* แอปพลิเคชัน Automible By-wire
* รถยนต์ไฟฟ้าที่ชาร์จอุปกรณ์ตรวจจับกระแสไฟ
* การแปลงความถี่ของเครื่องใช้ในครัวเรือน
ข้อมูลไฟฟ้า:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| จัดอันดับในปัจจุบัน | 10 | 20 | 30 | 50 | |
| ทดสอบช่วงปัจจุบัน | 20 | 40 | 60 | 100 | |
| เปลี่ยนอัตราส่วน | 1000 | 1000 | 1500 | 2500 | T |
| ความต้านทานที่คดเคี้ยววินาที | 60 | 60 | 100 | 150 | Ω |
| เอาท์พุทจัดอันดับในปัจจุบัน | 10 ± 0.5% | 20 ± 0.5% | 20 ± 0.5% | 20 ± 0.5% | mA |
| จ่ายแรงดันไฟฟ้า | ± 15 ± 5% | V | |||
| กระแสออฟเซ็ต | ≤± 0.25 | mA | |||
| ออฟเซ็ต Drift ปัจจุบัน | -40 ～ + 85 ℃≤± 0.5 | mA | |||
| เส้นตรง | ≤± 0.2 | % FS | |||
| ชั้น | ≤± 0.7 | % | |||
| di / dt | > 50 | A / ไมโครวินาที | |||
| เวลาตอบสนอง | <1 | ไมโครวินาที | |||
| แบนด์วิดธ์ | DC ~ 200 | KHZ | |||
| แรงดันไฟฟ้าของฉนวน | 2.5 | KV | |||
| อุณหภูมิในการทำงาน | -40 ~ + 85 | ℃ | |||
| อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ | |||
| ย้อนกลับ | ย้อนกลับ อัตราส่วน | จัดอันดับในปัจจุบัน IPN [A] | แรงดันขาออกจัดอันดับ VOUT [V] | Pri DCR [mΩ] | การเหนี่ยวนำ Pri [uH] |
| เฟสเดียว | 1 | ± 10 (± 20 ± 30 ± 50) | 2.5 ± 0.625 | 0.05 | 0.025 |
| 2 | ± 5 (± 10 ± 15 ± 25) | 2.5 ± 0.625 | 0.20 | 0.1 | |
| 4 | ± 2.5 (± 5, ± 7.5 ± 12.5) | 2.5 ± 0.625 | 1.00 | 0.4 | |
| สามเฟส | 1 | ± 10 (± 20 ± 30) | 2.5 ± 0.625 | 0.05 | 0.025 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
