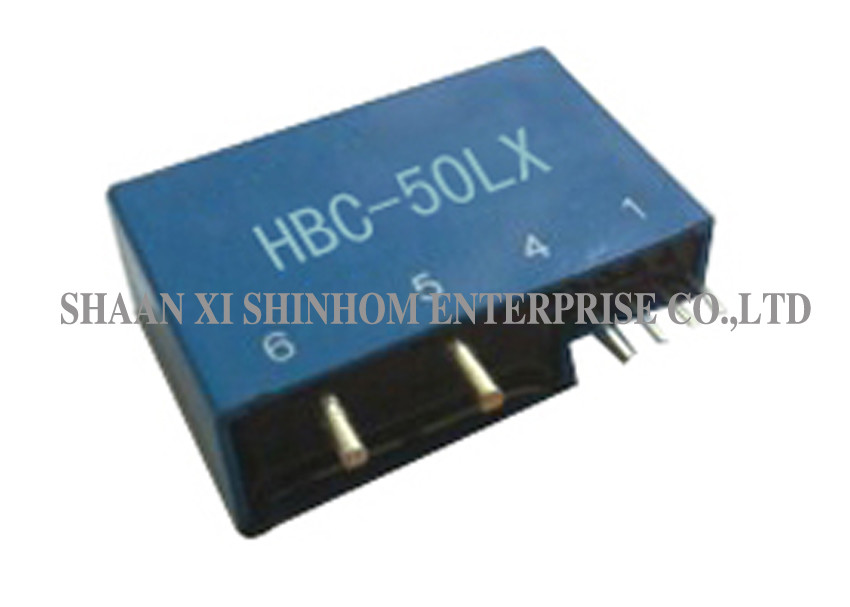

H BC- LX เซ็นเซอร์กระแส ซีรี่ส์ ด้วยการแยกกระแสไฟฟ้าระหว่างวงจรปฐมภูมิและทุติยภูมิ ให้การวัดทางอิเล็กทรอนิกส์ที่แม่นยำของ DC, AC หรือกระแสพัลซิ่ง
ลักษณะ
* วงปิด * แรงดันไฟฟ้าซัพพลาย: DC + 5.0V
* การวัดกระแสที่มีความสามารถ: DC, AC, พัลส์ที่มีการแยกกระแสไฟฟ้าระหว่างวงจรหลักและวงจรรอง
ข้อดี
* ติดตั้งง่าย * สามารถปรับแต่ง
* ความแม่นยำสูง * ความเป็นเส้นตรงที่ดีมาก
* เวลาตอบสนองที่ดีที่สุดไม่มีการสูญเสียการแทรก * สิ้นเปลืองพลังงานน้อย
* ล่องลอยในอุณหภูมิต่ำ * มีภูมิคุ้มกันสูงต่อการรบกวนจากภายนอก
การประยุกต์ใช้งาน
* แอพพลิเคชั่นอินเวอร์เตอร์ * ไดรฟ์ความเร็ว AC / DC
* เพาเวอร์ซัพพลายสำรอง (UPS) * เพาเวอร์ซัพพลายโหมดสวิตช์ (SMPS)
* การประยุกต์ใช้งานปัจจุบันของ Photovoltaic (PV) * การวัดกล่อง Energy Combiner ใหม่
* การตรวจจับกระแสไฟฟ้าของอุตสาหกรรมพลังงานลม * อุปกรณ์ตรวจจับกระแสไฟฟ้าสำหรับรถยนต์ไฟฟ้า
* แอปพลิเคชัน Automible By-wire * การแปลงความถี่ของเครื่องใช้ในครัวเรือน
* แอปพลิเคชั่นอัดอากาศอัตโนมัติ * การตรวจจับกระแสไฟของแบตเตอรี่ไฮบริด
* การประยุกต์ใช้ระบบพวงมาลัยเพาเวอร์ไฟฟ้ารถยนต์
ข้อมูลไฟฟ้า:
| HBC-05LX | HBC-10LX | HBC-15LX | HBC-20LX | ||||||
| HBC-25LX | HBC-30LX | HBC-50LX | HBC-75LX | ||||||
| จัดอันดับในปัจจุบัน | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 75 | |
| ทดสอบช่วงปัจจุบัน | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 150 | |
| เปลี่ยนอัตราส่วน | 4: 1000 | 3: 1500 | 2: 1500 | 2: 2000 | 1: 1250 | 1: 1500 | 1: 2500 | 1: 3750 | |
| แรงดันขาออกจัดอันดับ | 4 ± 0.5% | V | |||||||
| จ่ายแรงดันไฟฟ้า | ± 15 ± 5% | V | |||||||
| ศูนย์ออฟเซ็ตปัจจุบัน | ≤± 0.04 | V | |||||||
| การบริโภคในปัจจุบัน | ≤± 18 ± 20 | mA | |||||||
| เส้นตรง | ≤± 0.2 | % FS | |||||||
| เวลาตอบสนอง | <1 | ไมโครวินาที | |||||||
| เอาท์พุทความร้อนดริฟท์ | <± 0.02 | % / ℃ | |||||||
| ดริฟท์ความร้อนเป็นศูนย์ | ≤± 1 | mV / ℃ | |||||||
| แรงดันไฟฟ้าของฉนวน | 50 (60) HZ, 1 นาที, 2.5 | KV | |||||||
| ความแข็งแรงของฉนวน | > 1000 | MΩ | |||||||
| อุณหภูมิในการทำงาน | -40 ~ + 85 | ℃ | |||||||
| อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ | |||||||
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
