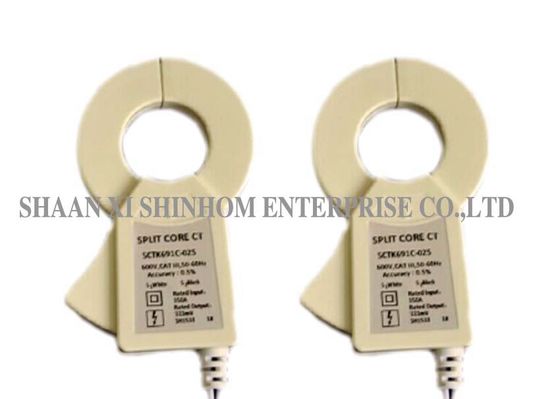

SCTK691C ซีรีย์เป็นหม้อแปลงกระแสหนีบบน CT สามารถติดตั้งกับแผงควบคุมที่มีอยู่แล้วเช่นศูนย์ควบคุมหรือศูนย์โหลดเพื่อวัดหรือตรวจสอบกำลังไฟของจอภาพ CT เหล่านี้สามารถติดตั้งได้โดยไม่ต้องถอดสายเคเบิลที่มีอยู่เพื่อการติดตั้งที่ง่ายขึ้น
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50-2.5KHz |
| จัดอันดับการป้อนข้อมูล | 0.5A-630A |
| ช่วงการวัด | 10% ใน 130% ใน |
| จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-5A |
| อัตราส่วน | ≤± 0.2% |
| มุมเฟส | ≤± 10 นาที |
| ความเป็นฉนวน | 5.0KV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
| กรณี | PC / UL94-V0 |
| กระสวย | PBT |
| โครงสร้างภายใน | อีพ็อกซี่ |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาท์พุท | เทอร์มินัลหรือ UL1015 22AWG ลวด 1.5 ม |
การเลือกประเภท
| P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง | ขนาด (มม) | |||||
| B | C | D | E | ||||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
