รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 0 ~ 100A | เอาท์พุต: | 0-50mA หรือ 0-1V |
|---|---|---|---|
| คลาส: | 0.5,1.0,3.0 | ระยะ: | เดียว |
| ช่วงการวัด: | 5% ใน 130% ใน | ปรับแต่งได้: | ใช่ |
| แสงสูง: | แยกแกน ct,แยกแกนหม้อแปลงกระแสชนิด |
||

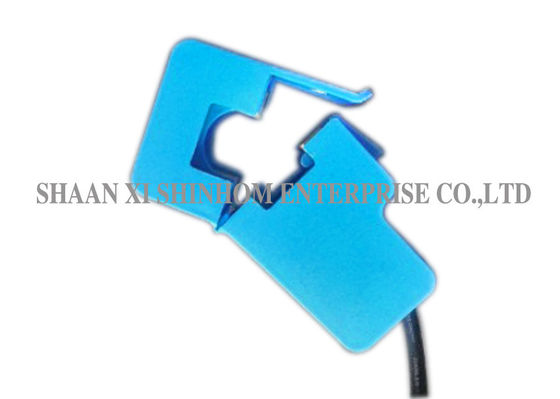

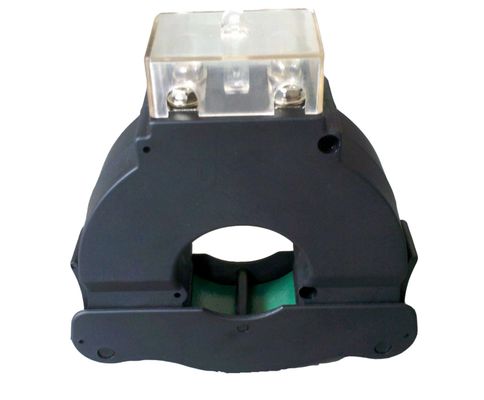

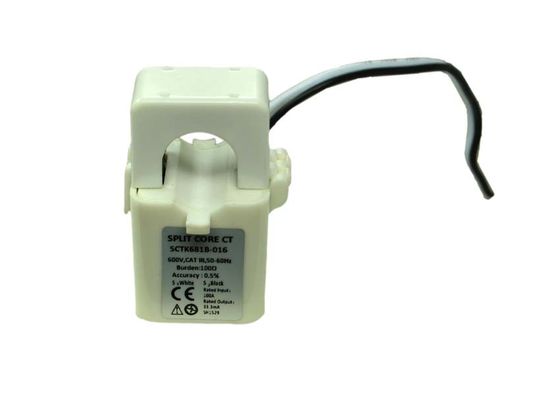

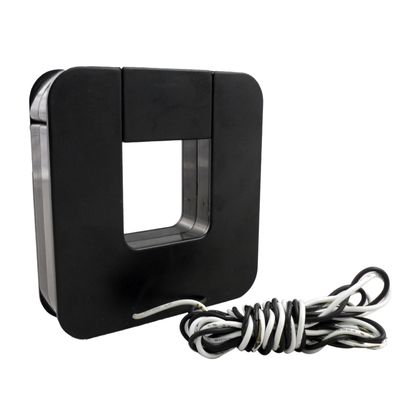

SCTK681C ซีรี่ส์ 100A ความแม่นยำสูงแยกแกนเซ็นเซอร์ปัจจุบันการใช้พลังงานต่ำหม้อแปลงกระแส
1. บทนำ
STCK691C ซีรีย์ retro-fit (แยกแกน) หม้อแปลงกระแสได้รับการออกแบบมาเป็นพิเศษเพื่อความสะดวกในการติดตั้ง theri ในงานสุทธิใหม่หรือที่มีอยู่แล้ว อาจถูกติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ ตัวต้านทานการกำหนดค่าภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำ มันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง
2. คุณสมบัติ
โครงสร้างของการล็อคตัวเองปลอดภัยติดตั้งง่ายพกพา
หน้าต่างด้านในกว้างช่วยให้สามารถยึดสายเคเบิลขนาดใหญ่หรือบัสบาร์ได้
ขนาดหลากหลายเพื่อรองรับการติดตั้งที่มีอยู่ทั้งหมด
3. การใช้งาน
การวัดการตรวจสอบและการป้องกันในปัจจุบันสำหรับการเดินสายไฟฟ้าและอุปกรณ์ การวัดกระแสและกำลังของมอเตอร์ไฟฟ้าแสงสว่างระบบอัดอากาศระบบทำความร้อนและระบายอากาศอุปกรณ์เครื่องปรับอากาศและระบบควบคุมอัตโนมัติ อุปกรณ์ตรวจสอบกระแสพลังงานและพลังงาน อุปกรณ์ป้องกันการถ่ายทอด
พารามิเตอร์ทางกล
| กรณี | PA / UL94-V0 |
| กระสวย | PA |
| แกน | เฟอร์ไรท์ |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาท์พุท | 1015 / 22AWG Wire (สายคู่แฝด) 1.0m |
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50-20KHz |
| จัดอันดับการป้อนข้อมูล | 0-100A |
| ช่วงการวัด | 5% ใน 130% ใน |
| จัดอันดับการส่งออก | 0-50mA / 0-1V |
| อัตราส่วน | ≤± 0.5% |
| มุมเฟส | ≤± 30 นาที |
| ความเป็นฉนวน | 2.5kV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmin |
การเลือกประเภท
| P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
