รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 5 ~ 1000A | เอาท์พุต: | 0-10Vac หรือ 0-5A |
|---|---|---|---|
| ความถูกต้อง: | 0.2,0.5,1.0 | ความถี่: | 50-400Hz |
| โครงสร้างคอยล์: | toroidal | ปรับแต่งได้: | ใช่ |
| แสงสูง: | แยกแกน ct,แยกแกนหม้อแปลงกระแสชนิด |
||

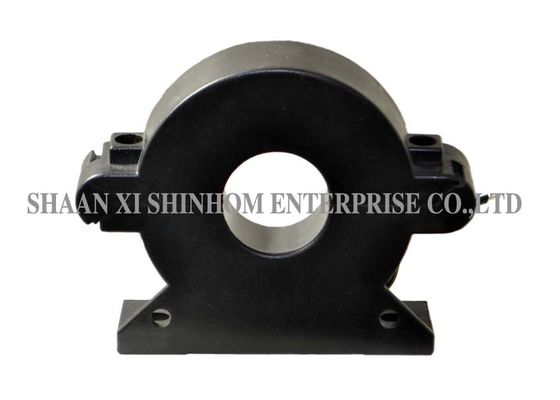

SCTK673 ซีรี่ส์แยกหม้อแปลงกระแสหลักพร้อมตัวเรือนแบบ Epoxy และอินพุต 5 ~ 1000A, Class 0.2,0.5,1.0
SCTK673 ซีรีย์ retro-fit (แยกแกน) หม้อแปลงกระแสได้รับการออกแบบมาเป็นพิเศษเพื่อความสะดวกในการติดตั้งในงานเน็ตใหม่หรือที่มีอยู่แล้ว อาจถูกติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำ มันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50-400Hz |
| จัดอันดับการป้อนข้อมูล | 5A-1000A |
| ช่วงการวัด | 5% ใน 130% ใน |
| จัดอันดับการส่งออก | 0-10V (AC) หรือ 0-5A |
| อัตราส่วน | ≤± 0.2% |
| มุมเฟส | ≤± 10 นาที |
| ความเป็นฉนวน | 2.5kV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
| กรณี | PC / UL94-V0 |
| กระสวย | PBT |
| แกน | เหล็กซิลิคอน |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| ความชื้นในการทำงาน | ≤85% |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| การเชื่อมต่อเอาท์พุท | UL101522AWGWire (twinstedwire) 2.5m |
การเลือกประเภท
P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง | ขนาด (มม) | |||||||||
| Ø | B | C | D | E | F | G | O1 | O2 | |||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
