รายละเอียดสินค้า:
การชำระเงิน:
|
ช่วงปัจจุบัน: | 5 ~ 3000A | เอาท์พุต: | 1A / 5A หรือ 0-10V หรือ 0-500mA |
---|---|---|---|
การติดตั้ง: | ประเภทบัสบาร์ | ความถูกต้อง: | 0.1,0.2,0.5,1.0 |
โครงสร้างวงจรแม่เหล็ก: | ประเภทรวม | ความถี่: | 50Hz ถึง 400Hz |
ฉนวนกันความร้อนขนาดกลาง: | เรซินอีพ็อกซี่ | ปรับแต่งได้: | ใช่ |
แสงสูง: | ct แกนแยก,เซ็นเซอร์กระแสหลักแยก |

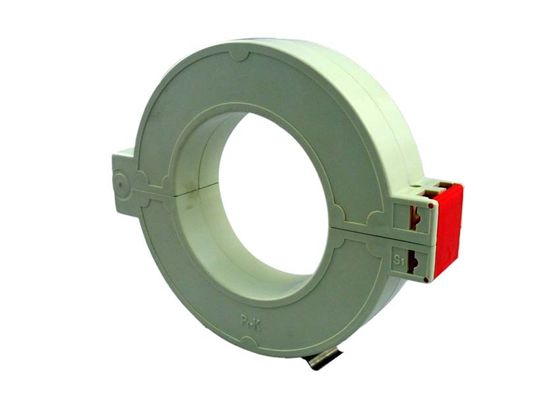

SCTK667B ซีรีย์สกรูคู่แยกแกนกำลังไฟต่ำหม้อแปลงแรงดันไฟฟ้าที่ปลอดภัยต่ำพร้อมอินพุต 5 ถึง 3000A
SCTK667B ซีรีย์แบ่งแกน CTs สกรูคู่ 5A-3000A แยกแกนพลังงานแรงดันต่ำปลอดภัยหม้อแปลงปัจจุบัน
รายละเอียดสินค้า
1) แอปพลิเคชัน
SCTK667B ซีรีย์ retro-fit (แยกแกน) หม้อแปลงกระแสได้รับการพิเศษ
ออกแบบมาเพื่ออำนวยความสะดวกในการติดตั้งในเครือข่ายใหม่หรือที่มีอยู่แล้วพวกเขา
อาจติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ ภายใน
ตัวต้านทานความแม่นยำสูงสำหรับการพันรอบทุติยภูมิของ CT ให้ความปลอดภัยต่ำ
แรงดันเอาท์พุท มันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง
การวัดการตรวจสอบและการป้องกันในปัจจุบันสำหรับการเดินสายไฟฟ้าและ
อุปกรณ์วัดกระแสไฟฟ้าและกำลังไฟฟ้าสำหรับมอเตอร์ไฟฟ้าแสงสว่างอากาศ
ระบบทำความร้อนและระบายอากาศอุปกรณ์เครื่องปรับอากาศและ
ระบบควบคุมอัตโนมัติกระแสไฟฟ้าและอุปกรณ์ตรวจสอบพลังงานรีเลย์
อุปกรณ์ป้องกัน
2) คุณสมบัติ
ยึดสกรูคู่ปลอดภัยติดตั้งง่ายพกพา
หน้าต่างด้านในกว้างช่วยให้สามารถยึดสายเคเบิลขนาดใหญ่หรือบัสบาร์ได้
ขนาดที่หลากหลายเพื่อรองรับการติดตั้งที่มีอยู่ทั้งหมด
พารามิเตอร์ไฟฟ้า
ความถี่ | 50-400Hz |
จัดอันดับการป้อนข้อมูล | 5A-3000A |
ช่วงการวัด | 5% ใน 130% ใน |
จัดอันดับการส่งออก | 0-10V (AC) หรือ 0-5A |
อัตราส่วน | ≤± 0.1% |
มุมเฟส | ≤± 5 นาที |
ความเป็นฉนวน | 3.0KV / 1mA / 1min |
ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
กรณี | ABS / UL94-V0 |
กระสวย | PBT |
แกน | เหล็กซิลิคอน |
โครงสร้างภายใน | อีพ็อกซี่ |
การก่อสร้าง | ผูก |
อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
ความชื้นในการทำงาน | ≤85% |
การเชื่อมต่อเอาท์พุท | สถานีปลายทาง |
การเลือกประเภท
P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุต (A / V / MA) | ความถูกต้อง | ขนาด (มม) | |||||
o0 | B | C | D | ||||||
SCTK667B-025 | 0-400A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 | |
SCTK667B-032 | 0-630A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 | |
SCTK667B-045 | 0-1000A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 | |
SCTK667B-055 | 0-1500A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 | |
SCTK667B-080 | 0-2000A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 | |
SCTK667B-100 | 0-3000A | 1A / 5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
