บ้าน /ผลิตภัณฑ์/แยกหม้อแปลงกระแสหลัก/หม้อแปลงกระแสหลักแยกความแม่นยำสูงอินพุต 5-3000A UL ได้รับการรับรอง

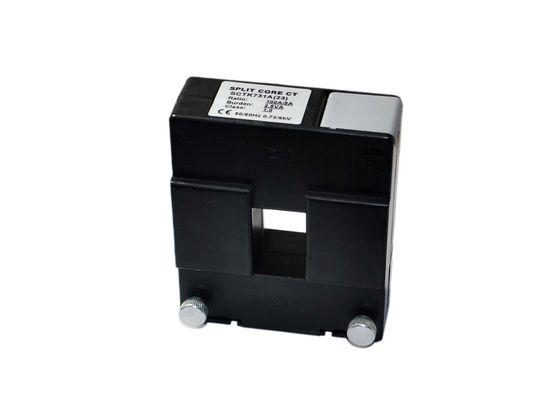

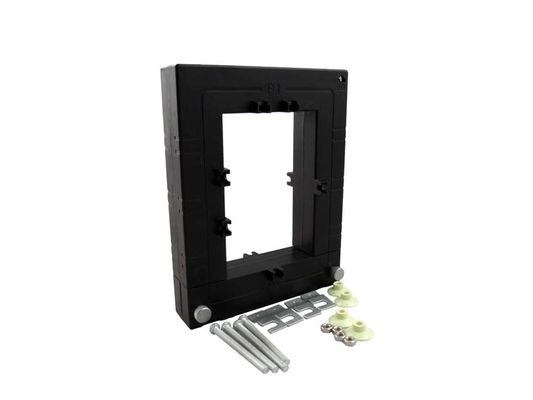

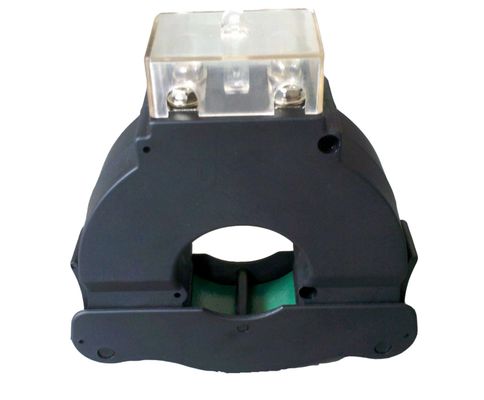

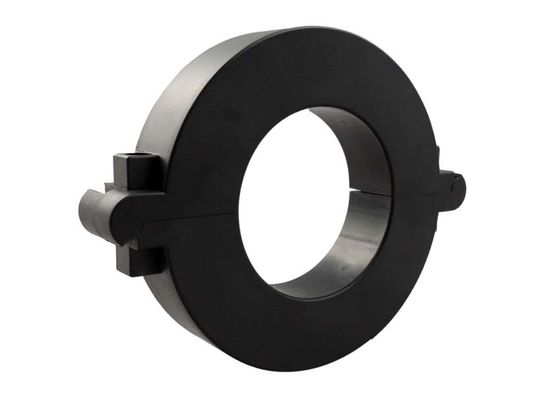

หม้อแปลงกระแสหลักแยกความแม่นยำสูงอินพุต 5-3000A UL ได้รับการรับรอง

เจรจาต่อรอง
MOQ
negotiable
ราคา
High Accuracy Split Core Current Transformer 5-3000A Input UL Certificated
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ช่วงปัจจุบัน: 5 ~ 3000A
เอาท์พุต: 0-5A / 0-10V (AC)
ชั้น: 0.2,0.5,1.0
โหมดการแสดงผล: ผลผลิตตะกั่ว
เส้นผ่านศูนย์กลางของลวดหนีบ: 25mm-100mm
ปรับแต่งได้: ใช่
เน้น:

แยกแกน ct

,

แยกแกนหม้อแปลงกระแสชนิด
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ซีรี่ส์ SCTK662
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 10000 / เดือน
รายละเอียดสินค้า
SCTK662 ซีรี่ส์ UL รับรองหม้อแปลงกระแสแยกหลักความแม่นยำสูง CT, อินพุต 5-3000A

ชุดหม้อแปลงกระแสแยกแกน SCTK662 มี 0V-10V และ 0mA-500mA ที่ทุติยภูมิจากกระแสหลักที่ตรวจจับ ผู้ใช้เชื่อมต่อ SCTK662 ซีรี่ส์เข้ากับมิเตอร์โดยไม่ต้องใช้ CT รองภายในมิเตอร์เพื่อการใช้งานการวัดที่มีความแม่นยำสูง มันช่วยให้หนึ่งเมตรสามารถนำมาใช้สำหรับการจัดอันดับปัจจุบันโดยการเปลี่ยน CT หลักเท่านั้นจึงทำให้การออกแบบมิเตอร์ขนาดกะทัดรัดและลดต้นทุนการพัฒนา นอกจากนี้ยังมีวงจรป้องกันแรงดันไฟฟ้าเกินเพื่อให้ติดตั้งได้อย่างปลอดภัยรวดเร็วและคุ้มค่า

คุณสมบัติ

  • คุ้มค่าที่สุด
  • การติดตั้งเร็วขึ้น
  • ติดตั้งง่ายและปลอดภัย
  • ความแม่นยำสูง 0.2,0.5,1.0
  • เส้นผ่าศูนย์กลางลวดจับ: φ25mm ~ 100mm
  • ช่วงการวัดของ 5A ถึง 3000A AC
  • การเปลี่ยนเฟสต่ำสำหรับการวัดกำลังไฟ
  • รุ่นเอาท์พุท: เอาต์พุตตะกั่ว (2.5m)
  • เคสพลาสติกแบบแยกได้รับการยอมรับตาม UL94-V0
  • ขนาดเล็กกระทัดรัดน้ำหนักเบา
  • มีการติดตั้งวงจรป้องกันแรงดันเกิน
  • CE, UL / EN 61010 - 1 ได้รับการรับรอง



พารามิเตอร์ไฟฟ้า

ความถี่ 50-400Hz
จัดอันดับการป้อนข้อมูล 5A-3000A
ช่วงการวัด 5% ใน 130% ใน
จัดอันดับการส่งออก 0-10V (AC) หรือ 0-5A
อัตราส่วน ≤± 0.2%
มุมเฟส ≤± 10 นาที
ความเป็นฉนวน 2.5kV / 1mA / 1min
ความต้านทานของฉนวน DC500V / 100MΩmin

พารามิเตอร์ทางกล

กรณี PC / UL94-V0
กระสวย PBT
แกน เหล็กซิลิคอน
โครงสร้างภายใน อีพ็อกซี่
การก่อสร้าง ผูก
อุณหภูมิในการทำงาน -25 ℃ ~ + 75 ℃
ความชื้นในการทำงาน ≤85%
การเชื่อมต่อเอาท์พุท UL1015 22AWG ลวด (สายคู่) 2.5 เมตร


การเลือกประเภท

P / N

จัดอันดับการป้อนข้อมูล

(A)

เอาท์พุท (mA / V) ความถูกต้อง ขนาด (มม)
Φ B C D E
SCTK662A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

0.2,0.5,1.0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

0.2,0.5,1.0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500,2000A)

0-500mA

0-10V

0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.0 100 194 162 30 16 38



หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
