รายละเอียดสินค้า:
การชำระเงิน:
|
ช่วงปัจจุบัน: | 0.5 ~ 1000A | เอาท์พุต: | 0-500mA หรือ 0.333V (AC) |
---|---|---|---|
ชั้น: | 0.2,0.5,1.0 | การติดตั้ง: | ประเภทบัสบาร์ |
โครงสร้างวงจรแม่เหล็ก: | ประเภทรวม | ปรับแต่งได้: | ใช่ |
แสงสูง: | แยกแกน ct,แยกแกนหม้อแปลงกระแสชนิด |

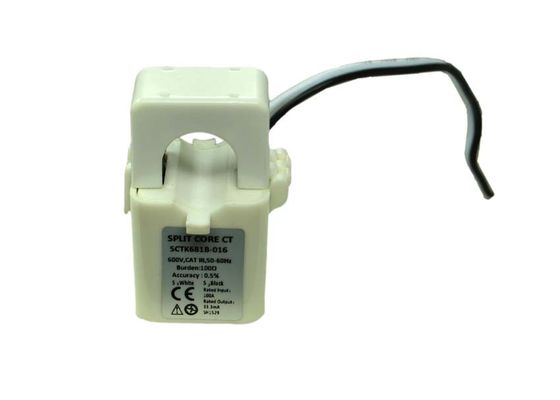

SCTK660B ซีรีส์แยกแกน 0.5A ถึง 1000A อินพุตและ 0 ถึง 0.333 โวลต์หรือ 0 ถึง 500mA เอาท์พุทหม้อแปลงกระแส
ลักษณะ
เซ็นเซอร์กระแส AC แยกหลักมีขนาดรูที่ต่างกันและพิกัดกระแสให้เหมาะกับการใช้งาน แกนแบบแยกส่วนเหมาะสำหรับการติดตั้งเพิ่มเติม การส่งออกได้รับการแก้ไขที่มาตรฐานอุตสาหกรรม
ใบสมัคร
•การบันทึกข้อมูล•การบันทึก•การตรวจสอบพลังงาน
•การจัดการพลังงาน•การตรวจสอบพลังงานทดแทน
• การจัดสรรค่าใช้จ่าย
คุณสมบัติ
•ความแม่นยำสูงที่ 10-130% ของการจัดอันดับในปัจจุบัน
•ความต้านทานการแยก AC: 3KV เป็นเวลา 60 วินาที
•เปิดสวิงเพื่อความสะดวกในการติดตั้ง
•ตัวเรือนแข็งด้วยพลาสติกทนทานUL® 94V-0
•มาตรฐานความปลอดภัย: IEC / EN60044-1
•ข้อผิดพลาดมุมเฟสที่กำหนดและ
•ข้อผิดพลาดเชิงเส้นตรง: สอดคล้องกับ IEC61869-2
• ConformIEC60044-1
•แรงดันไฟฟ้าสูงสุด: AC600V
พารามิเตอร์ไฟฟ้า
ความถี่ | 50-2.5KHz |
จัดอันดับการป้อนข้อมูล | 0.5A-1000A |
ช่วงการวัด | 10% ใน 130% ใน |
จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-5A |
อัตราส่วน | ≤± 0.2% |
มุมเฟส | ≤± 10 นาที |
ความเป็นฉนวน | 5.0KV / 1mA / 1min |
ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
กรณี | PC / UL94-V0 |
กระสวย | PBT |
แกน | permalloy |
โครงสร้างภายใน | อีพ็อกซี่ |
การก่อสร้าง | ผูก |
อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
ความชื้นในการทำงาน | ≤85% |
การเชื่อมต่อเอาท์พุท | เทอร์มินัลหรือ UL1015 22AWG ลวด 1.5 ม |
การเลือกประเภท
P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง | ขนาด (มม) | |||||
B | C | D | E | F | |||||
SCTK660B-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25.0 |
SCTK660B-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2,0.5,1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25.7 | 29.5 |
SCTK660B-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31.7 | 32.5 |
SCTK660B-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
SCTK660B-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53.7 | 43.5 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
