รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 0.5 ~ 630A | เอาท์พุต: | 0.333V (AC) หรือ 0-500mA |
|---|---|---|---|
| ชั้น: | 0.2,0.5,1.0 | ความเป็นฉนวน: | 5.0kv / 1mA / 1min |
| หน้าต่างด้านใน: | 10 มม. ถึง 32 มม | ปรับแต่งได้: | ใช่ |
| แสงสูง: | แยกหม้อแปลงกระแสชนิดหลัก,เซ็นเซอร์กระแสหลักแยก |
||

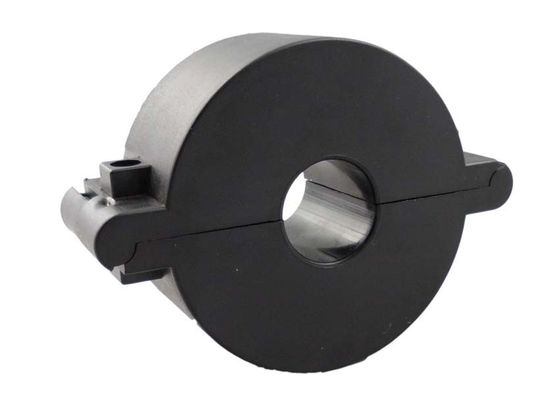

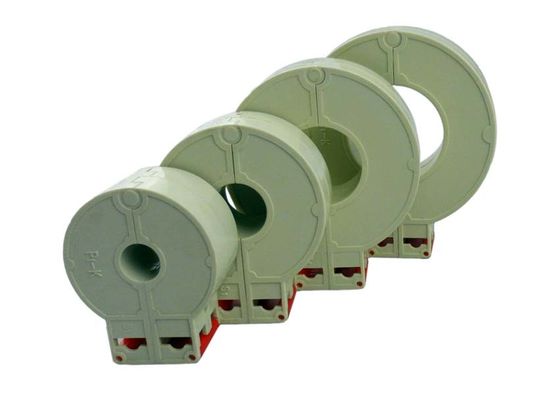

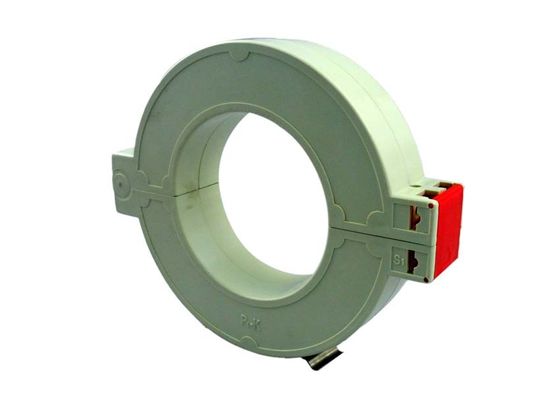

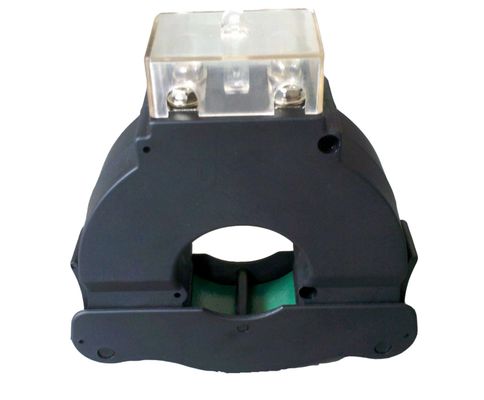

ประเภทของ 0.5-630A แยกหม้อแปลงกระแสหลักที่มีที่อยู่อาศัยอีพ็อกซี่ห่อหุ้มเซ็นเซอร์ปัจจุบัน SCTK660A
ใบสมัคร
การวัดในปัจจุบันการตรวจสอบและการป้องกันสำหรับการเดินสายไฟฟ้าและอุปกรณ์การวัดกระแสไฟฟ้าและพลังงานสำหรับอุปกรณ์ไฟฟ้าแสงสว่างระบบอัดอากาศระบบทำความร้อนและระบายอากาศอุปกรณ์เครื่องปรับอากาศและระบบควบคุมอัตโนมัติระบบกระแสไฟฟ้าและอุปกรณ์ตรวจวัดพลังงาน
ลักษณะ
โครงสร้างของการล็อคตัวเองปลอดภัยติดตั้งง่ายหน้าต่างด้านในแบบพกพากว้างช่วยให้สามารถยึดสายเคเบิลขนาดใหญ่หรือ - บัสบาร์หลากหลายขนาดเพื่อรองรับการติดตั้งที่มีอยู่ทั้งหมด
Sctk660a ซีรีย์ retro-fit (split-core) currenttransformer ได้รับการออกแบบมาเป็นพิเศษเพื่อความสะดวกในการติดตั้งในงานเน็ตใหม่หรือที่มีอยู่แล้ว พวกเขาอาจจะติดตั้งได้โดยไม่ต้องเปิดสายเคเบิลหรือ buscircuit วงจรความต้านทานภายในแม่นยำที่คดเคี้ยวรองของ ct ให้เอาท์พุทแรงดันไฟฟ้าที่ปลอดภัยต่ำมันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50-2.5KHz |
| จัดอันดับการป้อนข้อมูล | 0.5A-630A |
| ช่วงการวัด | 10% ใน 130% ใน |
| จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-5A |
| อัตราส่วน | ≤± 0.2％ |
| มุมเฟส | ≤± 30 นาที |
| ความเป็นฉนวน | 5.0KV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
| กรณี | ABS / UL94-V0 |
| กระสวย | PBT |
| แกน | permalloy |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาท์พุท | เทอร์มินัลหรือ UL1015 22AWG ลวด 1.5 ม |
การเลือกประเภท
| P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง | ขนาด (มม) | |||||
| B | C | D | E | ||||||
| SCTK660A-010 | 0.5-100A (1,5,10,30,50,100) | 0-50mA 0.333V | 0.2,0.5,1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 | 1-250A (10,50,75,100,200,250) | 0-100mA / 1A 0.333V | 0.2,0.5,1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 | 5-400A (10,50,100,200,250,400) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 | 5-630A (10,50,100,200,250,630) | 0-200mA / 1A / 5A 0.333V | 0.2,0.5,1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
