ลักษณะ
* วงปิด
* แรงดันไฟฟ้าซัพพลาย: DC + -15 ~ 24V
* การวัดกระแสที่มีความสามารถ: DC, AC, พัลส์ที่มีการแยกกระแสไฟฟ้าระหว่างวงจรหลักและวงจรรอง
ข้อดี
* ติดตั้งง่าย
* สามารถปรับแต่ง
* ความแม่นยำสูง
เป็นเส้นตรงที่ดีมาก
* ไม่มีการสูญเสียการแทรก
* การใช้พลังงานต่ำ
* ช่วงการวัดกระแสกว้าง
* ภูมิคุ้มกันสูงต่อการรบกวนจากภายนอก
* ดริฟท์ที่อุณหภูมิต่ำ
* เวลาตอบสนองที่ดีที่สุดไม่มีการสูญเสียการแทรก
การประยุกต์ใช้งาน
* แอพพลิเคชั่นอินเวอร์เตอร์
* ไดรฟ์ความเร็วตัวแปร AC / DC
* อุปกรณ์จ่ายไฟสำรอง (UPS)
* เพาเวอร์ซัพพลายโหมดสวิตช์ (SMPS)
* ไดรฟ์ความถี่ควบคุมเครื่องใช้ภายในบ้าน
* การตรวจจับกระแสในอุตสาหกรรมพลังงานลม
* การตรวจจับอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์

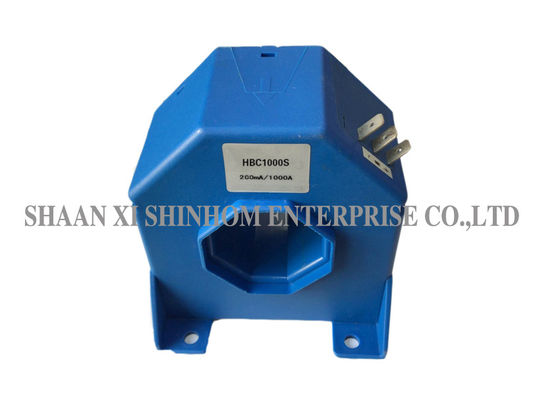

HBC1000S | ||
จัดอันดับในปัจจุบัน | 1000 |
|
ทดสอบช่วงปัจจุบัน | 1500 |
|
แรงดันขาออกจัดอันดับ | 200 | mA |
จ่ายแรงดันไฟฟ้า | ±± 15 ~ 24 | V |
ออฟเซ็ตปัจจุบันเป็นศูนย์ | ≤± 1.0 | mA |
เปลี่ยนอัตราส่วน | 1: 5000 | |
เวลาตอบสนอง | <1 | ไมโครวินาที |
เส้นตรง | ≤± 0.2 | % FS |
ฉนวนไฟฟ้าแรงดัน 50 เฮิร์ต 1 นาที | 3 | KV |
di / dt | > 100 | A / ไมโครวินาที |
แบนด์วิดธ์ 1dB) | DC ... 150 | KHz |
ความต้านทานคดเคี้ยว Pri (25 ℃) | 44 | Ω |
ทดสอบความต้านทาน | 0 ～ 22.5 @ (± 15V, 1000A) | Ω |
0 ~ 65 @ (± 24V, 1000A) | ||
อุณหภูมิในการทำงาน | -40 ~ + 85 | ℃ |
อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ |
