ตัวต้านทานหม้อแปลงกระแสไฟฟ้ากับตัวต้านทานแบบแบ่ง: ไหนดีกว่าสำหรับการตรวจจับปัจจุบัน

เมื่อออกแบบวงจรตรวจจับกระแส วิศวกรมักต้องเผชิญกับตัวเลือกแบบคลาสสิก: ใช้หม้อแปลงกระแสไฟฟ้า (CT) ที่ได้รับการพิสูจน์และเชื่อถือได้ หรือตัวต้านทานแบบแบ่งที่ง่ายและต้นทุนต่ำ

คำตอบไม่ได้ตรงไปตรงมาเสมอไป การเลือกมีผลกระทบความแม่นยำในการวัด,การสูญเสียพลังงาน,การแยกไฟฟ้า,ต้นทุนระบบและลความน่าเชื่อถือในระยะยาว.

ความแตกต่างหลัก

1. หม้อแปลงกระแส (CT)

หม้อแปลงกระแสทำงานโดยอาศัยการเหนี่ยวนำแม่เหล็กไฟฟ้า กระแสปฐมภูมิจะไหลผ่านแกนแม่เหล็ก ทำให้เกิดกระแสไฟฟ้าตามสัดส่วนในขดลวดทุติยภูมิ กระแสไฟเดิมจะคำนวณตามอัตราส่วนรอบ CT ให้การแยกทางไฟฟ้าโดยธรรมชาติระหว่างวงจรที่วัดและวงจรตรวจสอบ

2. ตัวต้านทานแบบแบ่ง

ตัวต้านทานแบบแบ่งทำงานตามกฎของโอห์ม ตัวต้านทานค่าต่ำจะเชื่อมต่อแบบอนุกรมกับวงจร กระแสไฟฟ้าคำนวณโดยการวัดแรงดันตกคร่อมตัวต้านทาน ตัวต้านทานแบบแบ่งไม่สามารถแยกกระแสไฟฟ้าได้

การเปรียบเทียบแบบตัวต่อตัว

ข้อดีและข้อจำกัด

หม้อแปลงกระแส (CT)

ข้อดี

• ให้การแยกไฟฟ้า
• ความปลอดภัยสูงในการใช้งานไฟฟ้าแรงสูง
• ความแม่นยำดีเยี่ยมและความเสถียรในระยะยาว
• การใช้พลังงานต่ำมาก

ข้อจำกัด

• ความอิ่มตัวของแม่เหล็กอาจเกิดขึ้นที่กระแสสูง
• อาจได้รับผลกระทบจากสนามแม่เหล็กภายนอก
• ขนาดที่ใหญ่ขึ้นและต้นทุนที่สูงขึ้น
• เหมาะอย่างยิ่งสำหรับการใช้งาน AC ความถี่พลังงานและความถี่ต่ำ

ตัวต้านทานแบบสับเปลี่ยน

ข้อดี

• โครงสร้างที่เรียบง่าย
• ต้นทุนต่ำ
• รอยเท้าขนาดเล็ก
• รองรับการวัดทั้ง AC และ DC
• ไม่มีปัญหาความอิ่มตัวของแม่เหล็ก
• เวลาตอบสนองที่รวดเร็ว

ข้อจำกัด

• ไม่มีการแยกไฟฟ้า
• วงจรไฟฟ้าแรงสูงอาจก่อให้เกิดความเสี่ยงต่ออุปกรณ์อิเล็กทรอนิกส์ดาวน์สตรีม
• การสร้างความร้อนอย่างมีนัยสำคัญที่ระดับกระแสสูง
• การเปลี่ยนแปลงของอุณหภูมิอาจทำให้เกิดข้อผิดพลาดในการวัดได้

วิธีการเลือก?

แอปพลิเคชันจะกำหนดแนวทางแก้ไขที่ดีที่สุด

เมื่อใดจึงควรเลือกหม้อแปลงกระแสไฟฟ้า (CT)

Transformers ปัจจุบันเป็นที่ต้องการสำหรับ:

• ระบบไฟฟ้ากระแสสลับแรงดันสูงและกระแสสูง
• มอเตอร์ขับเคลื่อนอุตสาหกรรม
• การตรวจสอบโครงข่ายไฟฟ้า
• ระบบป้องกันไฟฟ้า
• การใช้งานที่ต้องการการแยกทางไฟฟ้า
• การวัดพลังงานที่มีความแม่นยำสูง
• การดำเนินงานที่เชื่อถือได้ในระยะยาว

แนะนำซีรีย์หม้อแปลงกระแส SHINHOM

1. หม้อแปลงกระแสแบบแยกแกน:เหมาะสำหรับโครงการดัดแปลงเนื่องจากการติดตั้งไม่จำเป็นต้องถอดวงจรหลักออก
2. หม้อแปลงกระแสแบบเมาท์ PCB:เหมาะสำหรับสวิตชิ่งพาวเวอร์ซัพพลายและตัวแปลงไฟ DC/DC

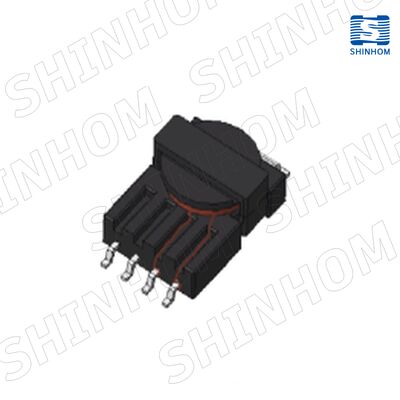

3. หม้อแปลงกระแส SMD:ออกแบบมาสำหรับการประกอบ PCB ความหนาแน่นสูง

เมื่อใดจึงควรเลือกตัวต้านทานแบบแบ่ง

ตัวต้านทานแบบแบ่งเป็นที่ต้องการสำหรับ:

• ระบบ AC หรือ DC แรงดันต่ำ
• การใช้งานกระแสไฟต่ำ
• การออกแบบที่คำนึงถึงต้นทุน
• การออกแบบที่จำกัดพื้นที่ PCB
• การใช้งานที่ไม่มีข้อกำหนดการแยกภาคบังคับ
• ระบบการจัดการแบตเตอรี่ (BMS)
• ตัวควบคุมมอเตอร์กระแสตรง
• เครื่องใช้ไฟฟ้า

โซลูชันการตรวจจับกระแสที่ใช้ตัวต้านทานแบบแบ่งความแม่นยำสามารถใช้ร่วมกับเครื่องขยายสัญญาณแบบแยกเพื่อประสิทธิภาพที่ดีขึ้น สำหรับการวัดกระแสแบบแยกที่มีความแม่นยำสูง SHINHOM ยังนำเสนอHBC100LAHS5 เซ็นเซอร์กระแสฮอลล์เอฟเฟกต์.

บทสรุป

เลือกกหม้อแปลงกระแส (CT)สำหรับ:

• การใช้งานไฟฟ้าแรงสูง
• การวัดกระแสไฟ AC กระแสสูง
• ข้อกำหนดด้านความปลอดภัยสูง
• ความมั่นคงในระยะยาว

เลือกกตัวต้านทานแบบสับเปลี่ยนสำหรับ:

• การใช้งานแรงดันต่ำ
• การวัดกระแสต่ำ
• การออกแบบที่คำนึงถึงต้นทุน
• การวัดกระแสไฟตรง

การเลือกเทคโนโลยีการตรวจจับกระแสไฟที่เหมาะสมสามารถปรับปรุงประสิทธิภาพของระบบ ความปลอดภัย และความน่าเชื่อถือ ในขณะเดียวกันก็ปรับต้นทุนโดยรวมให้เหมาะสม
