น้ำหนักเบาระนาบหม้อแปลงหม้อแปลงแยกชนิดแบน

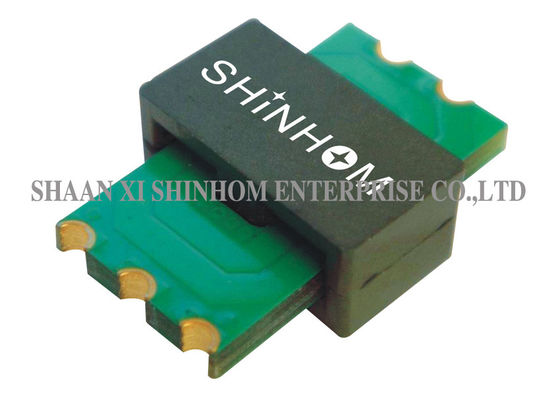

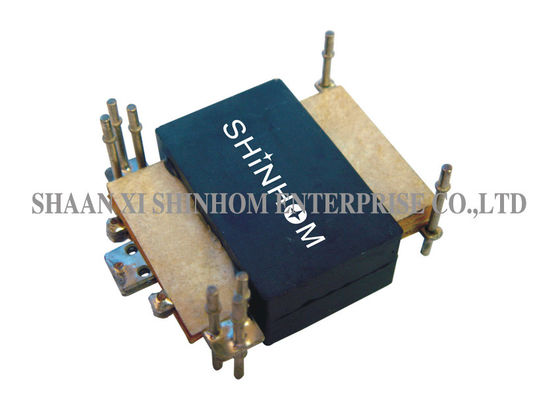

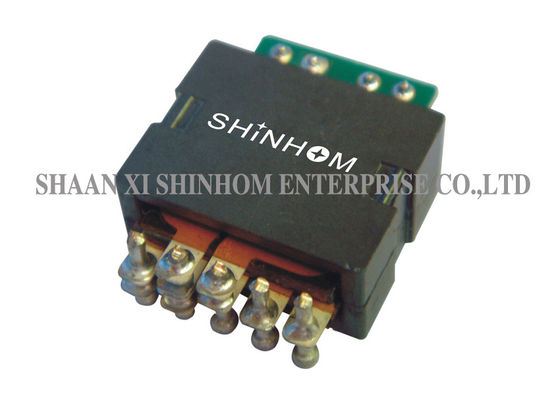

Light Weight Planar Transformer , High Isolation Transformer Flat Type
Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type

ภาพใหญ่ :  น้ำหนักเบาระนาบหม้อแปลงหม้อแปลงแยกชนิดแบน ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: TP25D
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 100000 / เดือน
รายละเอียดสินค้า
ความถี่: 200KHz ถึง 700KHz อำนาจ: 1406
ขนาดแผ่น: 23.5 * 20.1mm ความหนา: 9.12mm
อุณหภูมิการทำงาน: -40 ℃ถึง + 125 ℃ ที่กำหนดเอง: ที่กำหนดเอง
แสงสูง:

หม้อแปลงไฟฟ้าระนาบ

,

หม้อแปลงแพ็คแบน

TP25D ซีรีส์ความถี่สูง 150W Planar Transformer, PCB สำหรับการติดตั้ง Planar Transformer, Max. ความหนา 9.12 มม

คุณสมบัติ:

  • อัตราพลังงานสูงสุด 150 วัตต์
  • ประสิทธิภาพสูงกว่า 98%
  • ความหนาแน่นพลังงานสูง 600 วัตต์ต่อลูกบาศก์นิ้ว
  • รอยเท้า 23.5 มม. × 20.10 มม
  • โปรไฟล์ด้านล่างของ 9.12 มม
  • การแยกสูง (การทำงาน) 1500 Vdc
  • ความถี่สูง 200 kHz-700 kHz
  • อุณหภูมิในการทำงาน -40 ℃ถึง + 125 ℃
  • การเหนี่ยวนำการรั่วไหลต่ำมาก (น้อยกว่า 0.2% สำหรับแกนที่ไม่มีช่องว่าง)
  • ต้นทุนที่มีประสิทธิภาพและราคาที่แข่งขัน
  • การรบกวนทางแม่เหล็กไฟฟ้าขั้นต่ำ (EMI)
  • Creepage สูงและระยะทางโปรโมชั่นระหว่างหลักและ
  • ใช้กับทอพอโลยี SMPS ทั้งหมด
  • ตัวเลือกการติดตั้งและเทอร์มินัลต่างๆ (แนวนอน, แนวตั้ง, ผ่านรู, SMT, พิน, สายบินและอีกมากมาย)
  • หมุดระบายความร้อนที่ออกแบบมาเป็นพิเศษ
  • หม้อแปลงระนาบระนาบต่ำ
  • หม้อแปลงระนาบพลังงานสูง
  • หม้อแปลงระนาบความถี่สูง
  • หม้อแปลงระนาบ PCB
  • หม้อแปลงไฟฟ้าสลับระนาบ
  • ปิดหม้อแปลงระนาบ SMT ชั้นวาง

การประยุกต์ใช้งาน:

  • ตัวแปลง DC / DC ประสิทธิภาพสูง
  • ประสิทธิภาพสูงถึงมากกว่า 98 เปอร์เซ็นต์ความหนาแน่นพลังงานสูง 600 วัตต์ต่อลูกบาศก์นิ้วตัวแปลง DC / DC
  • สำหรับตัวแปลง DC / DC แบบฟูลบริดจ์ฮาล์ฟบริดจ์และ push-pull แบบส่งต่อ
  • แรงดันไฟฟ้าอินพุตระหว่าง 18V ถึง 75V และแรงดันเอาต์พุตจาก 52V ถึง 1.0V ตัวแปลง DC / DC
  • โทรคมนาคม, ระบบควบคุมอุตสาหกรรม
  • ยานยนต์และระบบยานยนต์เครื่องจักรกลหนัก

ข้อมูลทางเทคนิค:

  • การเหนี่ยวนำถูกวัดด้วยขดลวดปฐมภูมิทั้งสองเชื่อมต่อในซีรีย์ Pin (2-5) โดยมีพิน (3-4) shorted
  • การเหนี่ยวนำการรั่วไหลถูกวัดในขดลวดพิน (2-4) กับขดลวดอื่น ๆ ทั้งหมด shorted
  • ข้อมูลจำเพาะทั้งหมดโดยทั่วไปที่ TA = 25 ℃
