Name: Transformer Flat Portable 180W การรบกวนทางแม่เหล็กไฟฟ้าขั้นต่ำ
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: TP26D0708
Availability: InStock

คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันเดี๋ยวนี้

คุณสมบัติ

ข้อมูลจำเพาะ

ความถี่: 50KHz ถึง 3000KHz

อำนาจ: 180W

ขนาดแผ่น: 29.5 มม. × 26.7 มม

ความหนา: 11mm

อุณหภูมิการทำงาน: -40 ℃ถึง + 125 ℃

ที่กำหนดเอง: ที่กำหนดเอง

เน้น:

หม้อแปลงชนิดแบน

หม้อแปลงแบบละเอียดต่ำ

ข้อมูลพื้นฐาน

สถานที่กำเนิด: จีน

ชื่อแบรนด์: Shinhom

ได้รับการรับรอง: RoHS

หมายเลขรุ่น: TP26D0708

การชำระเงิน

รายละเอียดการบรรจุ: กล่องกระดาษ

เวลาการส่งมอบ: 4 ~ 8 สัปดาห์

เงื่อนไขการชำระเงิน: T/T

สามารถในการผลิต: 100000 / เดือน

คลังภาพ

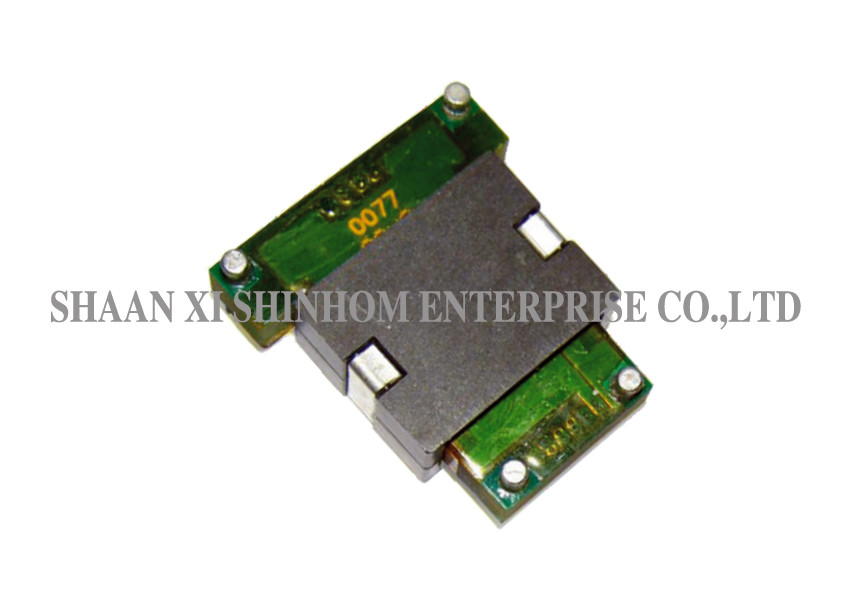

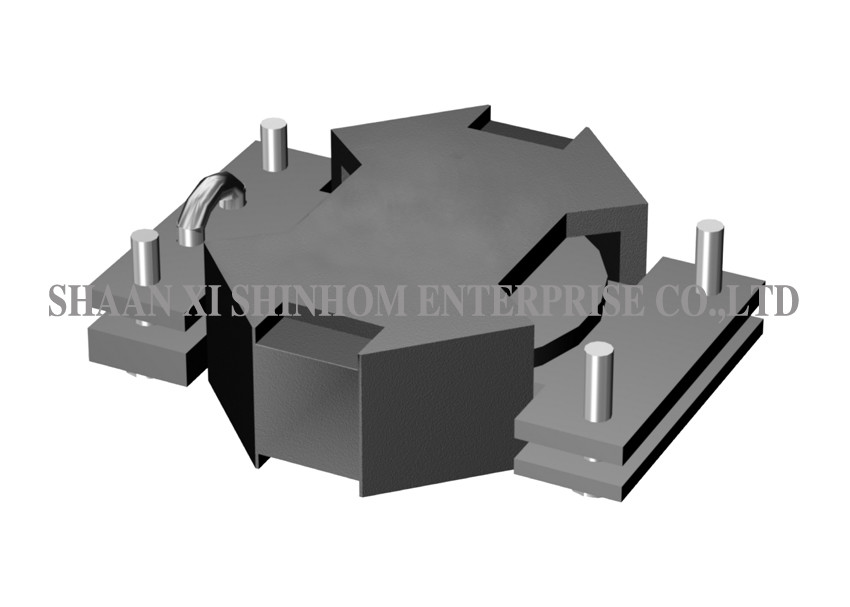

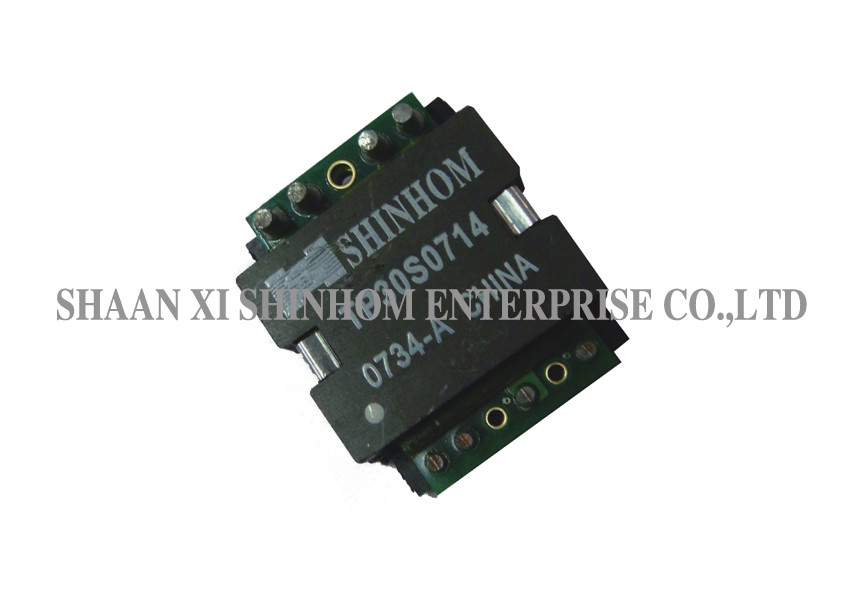

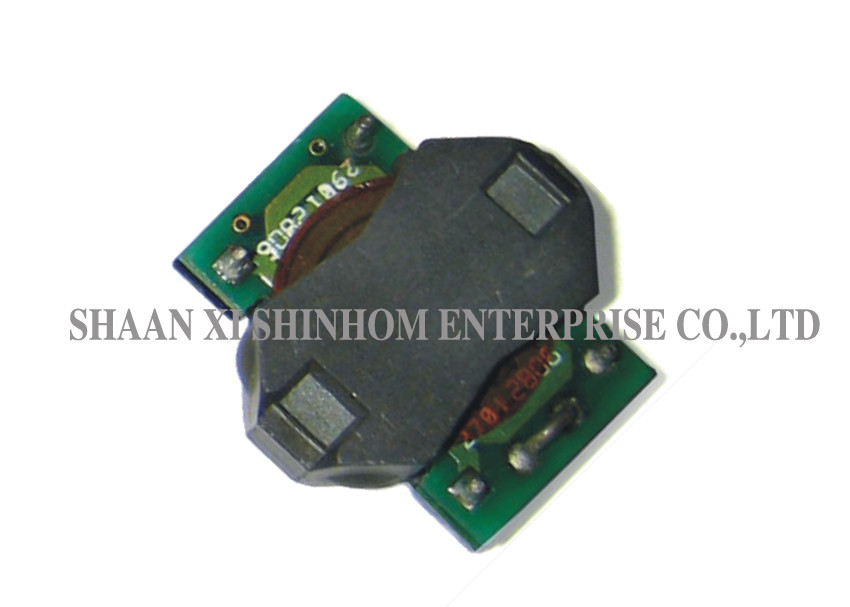

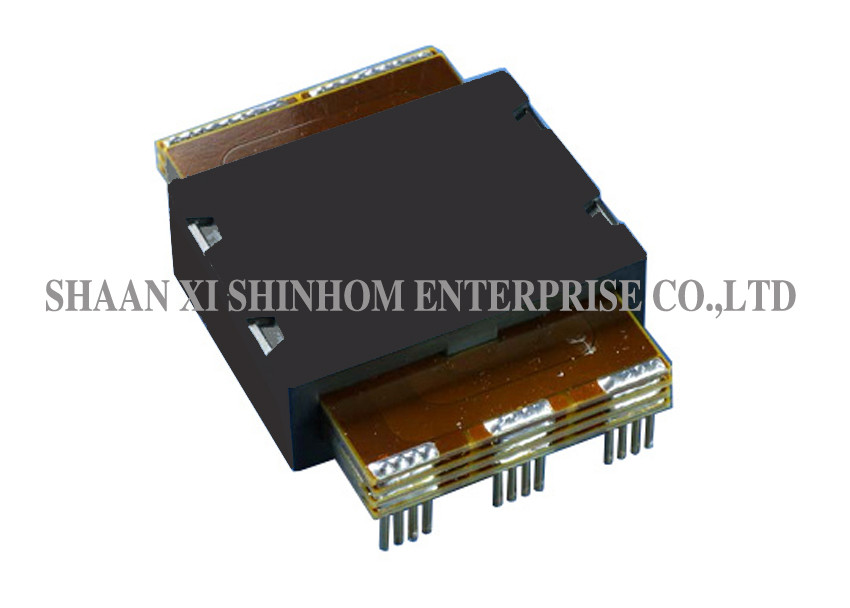

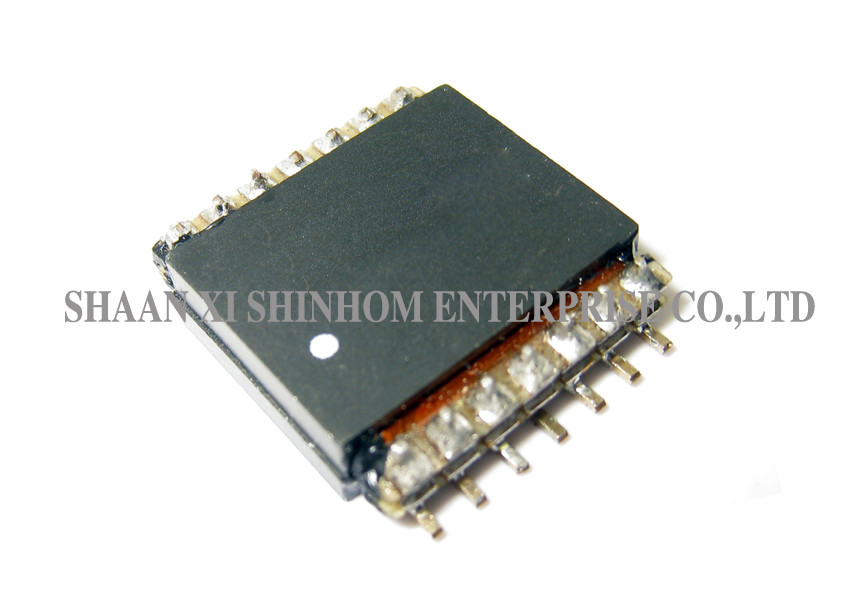

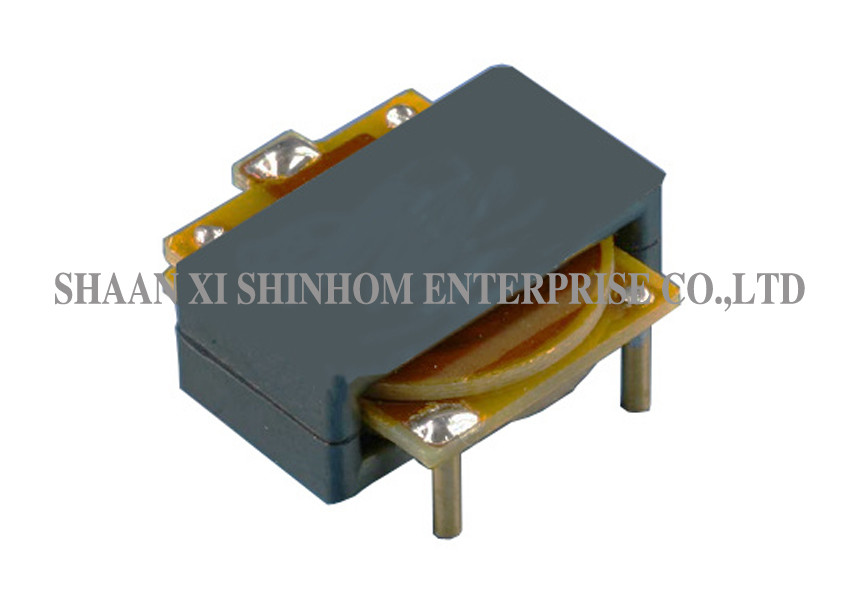

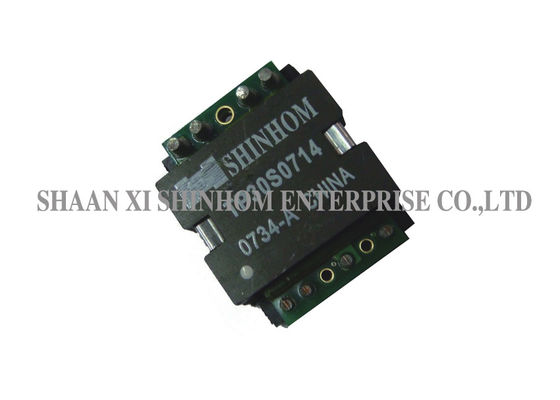

Transformer Flat Portable 180W การรบกวนทางแม่เหล็กไฟฟ้าขั้นต่ำ

รายละเอียดสินค้า

TP26D0708 หม้อแปลงความถี่สูงแบบ 180 วัตต์, หม้อแปลงไฟฟ้าความถี่สูง, สูงสุด ความหนา 11 มม

คุณสมบัติ:

อัตราพลังงานสูงสุด 180 วัตต์
ประสิทธิภาพสูง
รอยเท้า 29.5 มม. × 26.7 มม
โปรไฟล์ด้านล่าง 11 มม
การแยกสูง (การทำงาน) 1500 Vdc
ความถี่สูง 50 kHz-3000 kHz
อุณหภูมิในการทำงาน -40 ℃ถึง + 125 ℃
การเหนี่ยวนำการรั่วไหลต่ำมาก (น้อยกว่า 0.2% สำหรับแกนที่ไม่มีช่องว่าง)
ต้นทุนที่มีประสิทธิภาพและราคาที่แข่งขัน
การรบกวนทางแม่เหล็กไฟฟ้าขั้นต่ำ (EMI)
Creepage สูงและระยะทางโปรโมชั่นระหว่างหลักและ
ใช้กับทอพอโลยี SMPS ทั้งหมด
ตัวเลือกการติดตั้งและเทอร์มินัลต่างๆ (แนวนอน, แนวตั้ง, ผ่านรู, SMT, พิน, สายการบินและอื่น ๆ )
หมุดระบายความร้อนที่ออกแบบมาเป็นพิเศษ
หม้อแปลงระนาบระนาบต่ำ
หม้อแปลงระนาบพลังงานสูง
หม้อแปลงระนาบความถี่สูง
หม้อแปลงระนาบ PCB
หม้อแปลงไฟฟ้าสลับระนาบ
ปิดหม้อแปลงระนาบ SMT ชั้นวาง

ข้อมูลจำเพาะไฟฟ้า

NO	สิ่งของ	TERMINAL	SPEC	หมายเหตุ
1	การเหนี่ยวนำ	2-4	40uH-60uH	LCR METER ที่ 100KHz / 0.1V
1	รั่วไหล การเหนี่ยวนำ	2-4 (สั้น PIN อื่น ๆ )	300nHMAX	LCR METER ที่ 100KHz / 0.1V
2	ทดสอบ HI-POT	PIN1-PIN2	AC1500V, 2s, 5mA	CS2672 หรือ EQU
2	ทดสอบ HI-POT	PIN7-PIN10	AC1500V, 2s, 5mA	CS2672 หรือ EQU
3	DCR	2-4	10.5mΩMAX	YY2511 หรือ EQU
		7-8 และ 10-11	2mΩMAX
		1-6	21mΩMAX
