RoHS แยกแกนหม้อแปลงกระแสโครงสร้างแม่เหล็กวงจรความแม่นยำสูง

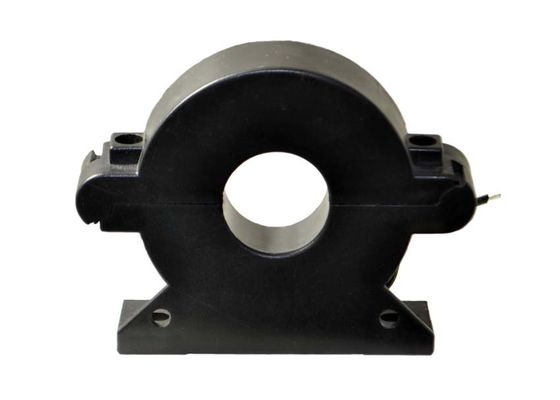

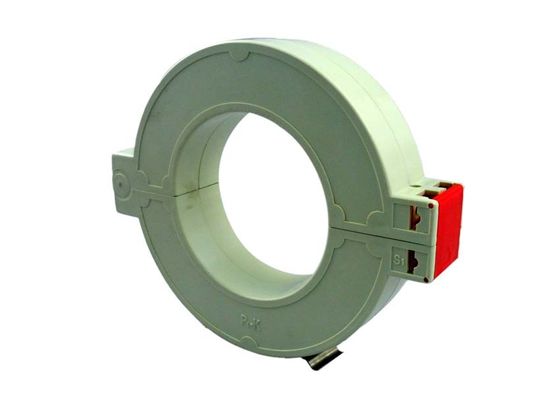

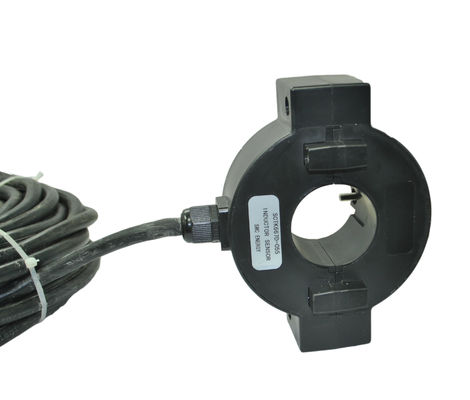

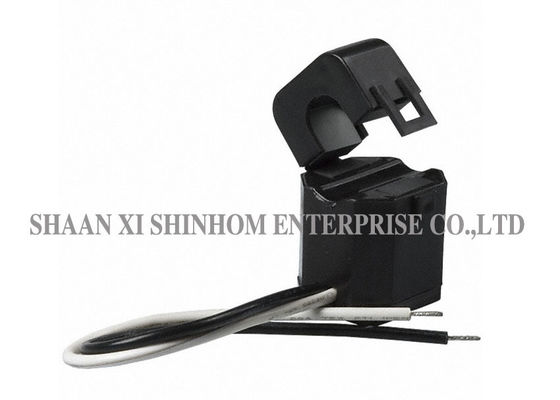

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

ภาพใหญ่ :  RoHS แยกแกนหม้อแปลงกระแสโครงสร้างแม่เหล็กวงจรความแม่นยำสูง ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ซีรี่ส์ SCTK681A
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 10000 / เดือน
รายละเอียดสินค้า
ช่วงปัจจุบัน: 5 ~ 630A เอาท์พุต: 0.333V (AC) หรือ 0-500mA
คลาส: 0.5,1.0,3.0 ช่วงการวัด: 10% ใน 130% ในการ
โครงสร้างวงจรแม่เหล็ก: ประเภทรวม ความถี่: 50Hz-2KHz
ปรับแต่งได้: ใช่
แสงสูง:

ct แกนแยก

,

เซ็นเซอร์กระแสหลักแยก

SCTK681A ซีรี่ส์ 5A-630A RoHS แยกหม้อแปลงกระแสหลักที่มี 0.333VAC หรือเอาต์พุต 0-500mA

SCTK681A ซีรี่ส์หม้อแปลงกระแสแยกแกน

  • ช่วงทดสอบ: อินพุต AC 5 ถึง 630A เอาต์พุต 0 ถึง 0.333V, 0 ถึง 500mA
  • ได้รับการออกแบบมาเป็นพิเศษเพื่ออำนวยความสะดวกในการติดตั้งในเครือข่ายใหม่หรือที่มีอยู่แล้ว
  • อาจถูกติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์
  • ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำ
  • มันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง


การใช้งาน:

  1. อุปกรณ์ป้องกันการถ่ายทอด
  2. การวัดกระแสและกำลังของมอเตอร์ไฟฟ้าแสงสว่างเครื่องอัดอากาศระบบทำความร้อนและระบายอากาศอุปกรณ์เครื่องปรับอากาศและระบบควบคุมอัตโนมัติ
  3. การวัดการตรวจสอบและการป้องกันในปัจจุบันสำหรับการเดินสายไฟฟ้าและอุปกรณ์

พารามิเตอร์ไฟฟ้า

ความถี่ 50-2KHz
จัดอันดับการป้อนข้อมูล 5A-630A
ช่วงการวัด 10% ใน 130% ใน
จัดอันดับการส่งออก 0.333V (AC) หรือ 0-500mA
อัตราส่วน ≤± 1.0%
มุมเฟส ≤± 60 นาที
ความเป็นฉนวน 2.5kV / 1mA / 1min
ความต้านทานของฉนวน DC500V / 100MΩmin

พารามิเตอร์ทางกล

กรณี PA / UL94-V0
กระสวย PBT
แกน เหล็กซิลิคอน
โครงสร้างภายใน อีพ็อกซี่
การก่อสร้าง ผูก
อุณหภูมิในการทำงาน -25 ℃ ~ + 75 ℃
ความชื้นในการทำงาน ≤85%
การเชื่อมต่อเอาท์พุท ลวด UL1015 20AWG (ลวดคู่แฝด) 2.5 ม


การเลือกประเภท

P / N

จัดอันดับการป้อนข้อมูล

(A)

เอาท์พุท (mA / V) ความถูกต้อง ขนาด (มม / นิ้ว)
Ø B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0.5,1.0,3.0

5.0

(0.20)

31.5

(1.24)

19.5

(0.77)

21.0

(0.83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0

10.0

(0.39)

41.0

(1.61)

24.0

(0.94)

26.5

(1.04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0

16.0

(0.63)

45.5

(0.22)

29.0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0

24.5

(0.96)

65.0

(2.56)

45.0

(1.77)

40.0

(1.57)

SCTK681A-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.5,1.0,3.0

35.7

(1.41)

81.5

(3.21)

57.0

(2.24)

51.0

(2.01)




หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
