รายละเอียดสินค้า:
การชำระเงิน:
|
ย้อนกลับ: | 1,000: 1, 2000: 1, 2500: 1, 4000: 1 | อินพุต: | 0A-3000A |
---|---|---|---|
ความถี่: | 50-400KHz | เอาท์พุต: | 0-10V (AC) หรือ 0-5A |
ชั้น: | 0.1, 0.2, 0.5 | ที่ปรับแต่งได้: | ใช่ |
แสงสูง: | แยกแกน ct,แยกแกนหม้อแปลงกระแสชนิด |

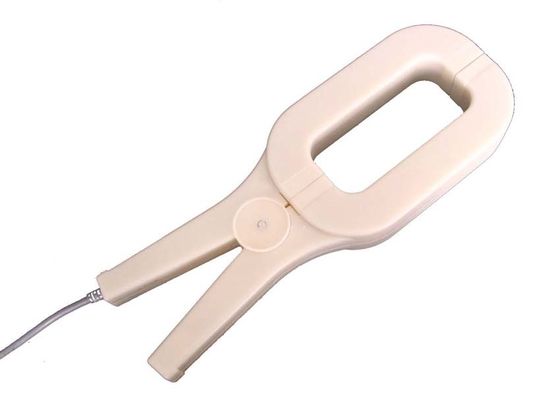

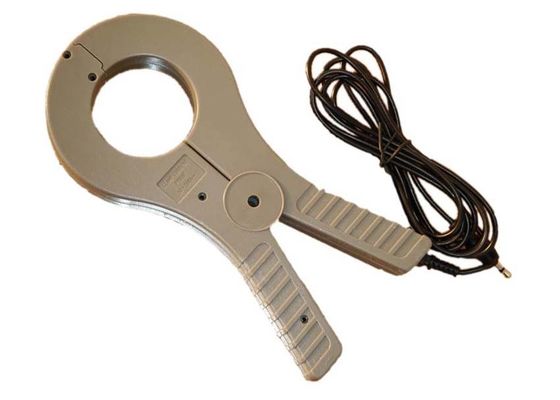

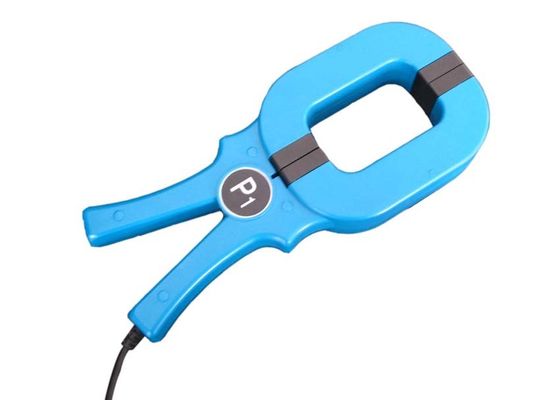

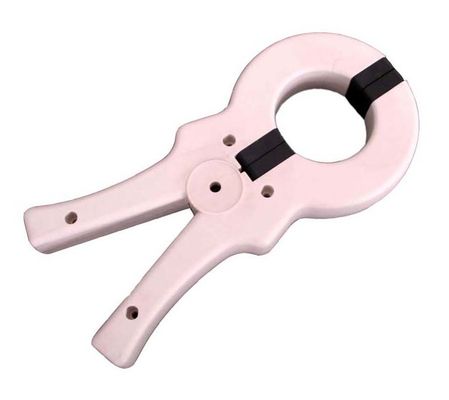

SCTK691 / 2 ซีรี่ส์ตัวหนีบหม้อแปลงกระแสแยกหลักที่มีช่วงกระแส 100mA ถึง 3000A การทดสอบกระแสเฟสเดียว
คุณสมบัติ:
สเปคไฟฟ้า:
พารามิเตอร์ไฟฟ้า
ความถี่ | 50-400KHz |
จัดอันดับการป้อนข้อมูล | 5-3000A |
ช่วงการวัด | 5% ใน 130% ใน |
จัดอันดับการส่งออก | 0-10V (AC) หรือ 0-5A |
อัตราส่วน | ≤± 0.1% |
มุมเฟส | ≤± 10 นาที |
ความเป็นฉนวน | 3.0KV / 1mA / 1min |
ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
กรณี | ABS / UL94-V0 |
กระสวย | PBT |
แกน | เหล็กซิลิคอน / Permalloy |
โครงสร้างภายใน | สกรู |
การก่อสร้าง | สกรู |
อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
ความชื้นในการทำงาน | ≤85% |
การเชื่อมต่อเอาท์พุท | 1015/22AWG Wire (สายคู่) 2.5m |
การเลือกประเภท
P / N |
จัดอันดับการป้อนข้อมูล (A) |
ความถูกต้อง |
ขนาด (มม) (ID-LWH) |
SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
