รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงปัจจุบัน: | 0.5 ~ 630A | เอาท์พุต: | 0-500mA / 0.333V (AC) |
|---|---|---|---|
| ชั้น: | 0.2,0.5,1.0 | หน้าต่างด้านใน: | 8.0 - 32.0 มม |
| การก่อสร้าง: | ผูก | ปรับแต่งได้: | ใช่ |
| แสงสูง: | แยกแกน ct,แยกแกนหม้อแปลงกระแสชนิด |
||

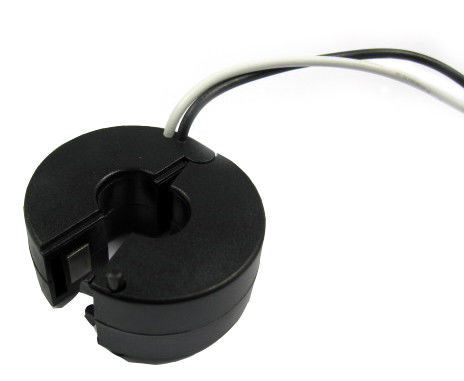

SCTK661 ซีรี่ส์ AC 0.333V แยกแกนหม้อแปลงปัจจุบัน 0-500mA CT, หน้าต่างภายในกว้างปรับแต่งได้
SCTK661 ซีรีย์ retro-fit (แยกแกน) หม้อแปลงกระแสได้รับการออกแบบมาเป็นพิเศษเพื่อความสะดวกในการติดตั้งในงานเน็ตใหม่หรือที่มีอยู่แล้วพวกเขาอาจติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์ ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำ
คุณสมบัติ:
การใช้งาน:
พารามิเตอร์ไฟฟ้า
| ความถี่ | 50-60Hz |
| จัดอันดับการป้อนข้อมูล | 0.5A-630A |
| ช่วงการวัด | 10% ใน 130% ใน |
| จัดอันดับการส่งออก | 0.333V (AC) หรือ 0-500mA |
| อัตราส่วน | ≤± 0.1％ |
| มุมเฟส | ≤± 30 นาที |
| ความเป็นฉนวน | 2.5kV / 1mA / 1min |
| ความต้านทานของฉนวน | DC500V / 100MΩmin |
พารามิเตอร์ทางกล
| กรณี | PC / UL94-V0 |
| กระสวย | พีซี |
| แกน | permalloy |
| โครงสร้างภายใน | อีพ็อกซี่ |
| การก่อสร้าง | ผูก |
| อุณหภูมิในการทำงาน | -25 ℃ ~ + 75 ℃ |
| ความชื้นในการทำงาน | ≤85% |
| การเชื่อมต่อเอาท์พุท | UL1015 22AWG ลวด (สายคู่) 2.5 เมตร |
การเลือกประเภท
| P / N | จัดอันดับการป้อนข้อมูล (A) | เอาท์พุท (mA / V) | ความถูกต้อง | ขนาด (มม / นิ้ว) | |||||
| B | ค | D | E | ||||||
| SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36.0 (1.42) | 22.0 (0.87) | 20.0 (0.79) | 8.0 (0.31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45.0 (1.77) | 22.0 (0.87) | 20.0 (0.79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 19.0 (0.75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10,100,200,250,400) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60.0 (2.36) | 22.0 (0.87) | 20.0 (0.79) | 23.0 (0.91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76.0 (2.99) | 22.0 (0.87) | 20.0 (0.79) | 32.0 (1.26) | 2500 (100) | |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
