โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว

ประเทศจีน โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว ผู้ผลิต
โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว ผู้ผลิต โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว ผู้ผลิต โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว ผู้ผลิต โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว ผู้ผลิต

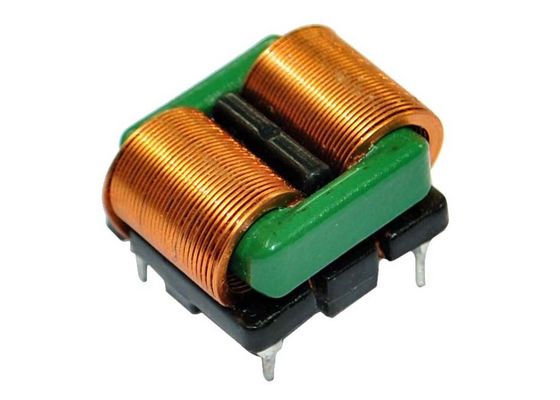

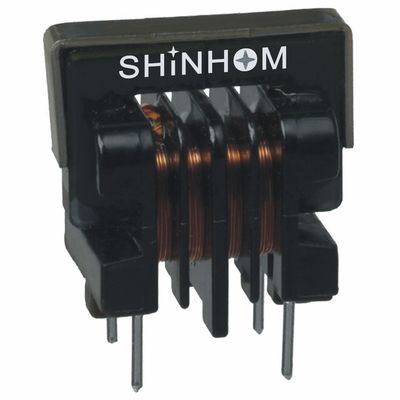

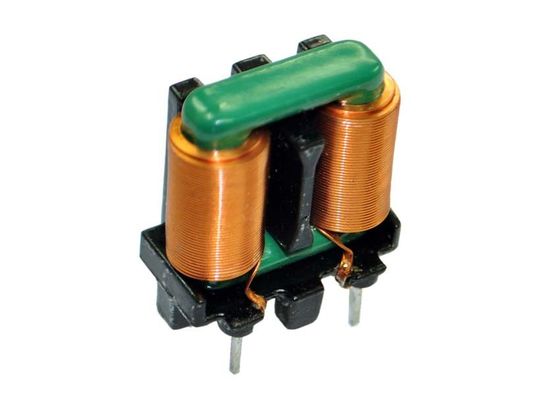

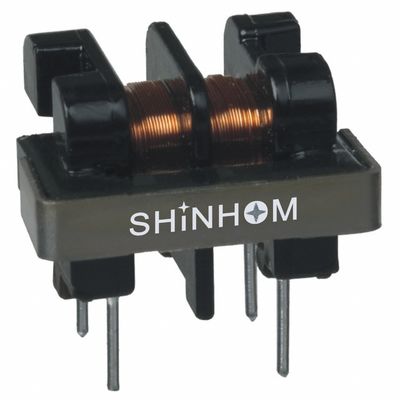

ภาพใหญ่ :  โหมดทั่วไป 10kHz Choke Ferrite Hollow Square Core ที่มีเฟสเดียว

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: SQ

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 1000000/เดือน
Contact Now
รายละเอียดสินค้า
ลวด: ความกว้าง 1.0-2.0 มม. ความหนา 0.1-0.5 มม เปลี่ยนอัตราส่วน: 1: 1
แกน: เฟอร์ไรท์ฮอลโลว์สแควร์ ทดสอบความถี่: 10kHz
ระยะ: เฟสเดียว อุณหภูมิการทำงาน: -40ºCถึง + 150ºC

ความถี่สูงลวดแบนโช้คโหมดร่วมกระแสสูงในปัจจุบันสามารถปรับแต่งคอยล์และตัวเหนี่ยวนำได้ตัวกรอง EMI

สเปค การเหนี่ยวนำ
นาที
1KHZ 0.25V
ขนาด (มม. MAX) ปัจจุบัน () เพาเวอร์ (W)
W D H L E ตามแนวนอน แนวตั้ง MAX MAX
P1 P2 P1 P2
SQ1515 > 15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 > 20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 > 15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 > 20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 > 12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 > 20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 > 30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 > 12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 > 20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 > 30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 > 12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 > 20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 > 30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 > 12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 > 20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 > 30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 > 7mH 18 30 38 4 0.8 4 PINS - - 3.5 280
SQ2724 > 15mH 18 30 38 4 0.8 4 PINS - - 2.5 280
SQ2724 > 20mH 18 30 38 4 0.8 4 PINS - - 1.8 280
SQ2724 > 7mH 25 วันที่ 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 > 15mH 25 วันที่ 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 > 20mH 25 วันที่ 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 > 7mH 16 30 38 4 0.8 4 PINS - - 2.0 300
SQ2820 > 20mH 16 30 38 4 0.8 4 PINS - - 2.5 300
SQ2820 > 30mH 16 30 38 4 0.8 4 PINS - - 5.0 300
SQ2820 > 7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 > 20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 > 30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 > 10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 > 25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 > 10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 > 25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 > 12mH - - - - - - - - - 7 600
SQ4391 > 12mH 28 45 16 4 1.0 39 21 - - 7 600

คุณสมบัติ:

  • แรงดันไฟฟ้า (V): 85 ถึง 265V AC, 50 / 60Hz
  • อัตราการหมุน: n1: n2 = 1: 1
  • ความต้านทานของฉนวน: 100mΩนาทีที่ 500DC
  • อุณหภูมิเพิ่มขึ้น: สูงสุด 50 ° C
  • ทดแทนสำหรับ: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, ตัวนำกระแสไฟโหมดทั่วไป toroidal
  • โปรไฟล์สูงขนาดเล็กในปัจจุบันประสิทธิภาพสูงที่มีผิวความถี่สูงของลวดแบนความหนาแน่นกระแสหน่วยสามารถเข้าถึง 1.5-2 เท่าของลวดทองแดงกลมและปริมาณจะมีขนาดเล็กลง 0.5-1.0 เท่าภายใต้เงื่อนไขเดียวกัน
  • ค่าสัมประสิทธิ์อุณหภูมิที่ต่ำกว่าเพียงรอบเดียวที่คดเคี้ยวชั้นประสิทธิภาพที่สมบูรณ์แบบของครีบระบายความร้อนอุณหภูมิที่เพิ่มขึ้นจะต่ำกว่าตัวเหนี่ยวนำวงแหวน
  • ความจุ Interturn มีขนาดเล็กกว่าแกน toroidal ความแข็งแรงของฉนวนสูงและความน่าเชื่อถือสูง
  • การออกแบบแกนแม่เหล็กปิด
  • ใช้ลวดแบนเพื่อปรับปรุงปัจจัยพื้นที่
  • ขดลวดเฟสเดียวจึงลดความจุจรจัดอย่างมาก
  • การปราบปราม EMI นั้นยอดเยี่ยม
  • ไขลานอัตโนมัติเต็มรูปแบบการจัดวางอย่างเป็นระเบียบไม่มีการทับซ้อนประสิทธิภาพการผลิตสูงแรงงานต่ำ

การใช้งาน:

  • คอมพิวเตอร์ส่วนบุคคล
  • การสลับแหล่งจ่ายไฟอะแดปเตอร์และ UPS
  • ผลิตภัณฑ์คอมพิวเตอร์
  • ดีวีดี
  • แหล่งจ่ายไฟ LED
  • LCD TV & Monitor แสดงพาวเวอร์บอร์ด
  • เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค & เครื่องชาร์จแบตเตอรี่เครื่องพิมพ์

หมายเหตุ: ที่กำหนดเองสามารถใช้ได้
