รายละเอียดสินค้า:
การชำระเงิน:
|
| จ่ายแรงดันไฟฟ้า: | 15V ± 5% | อินพุต: | 25A |
|---|---|---|---|
| เอาท์พุต: | 25mA ± 0.5% | เปลี่ยนอัตราส่วน: | 1: 1000 |
| อุณหภูมิการทำงาน: | -40 ~ + 85 ℃ | อุณหภูมิการจัดเก็บ: | -40 ~ + 105 ℃ |
| แสงสูง: | เซ็นเซอร์วัดกระแสฮอลล์เอฟเฟกต์ฮอลล์เอฟเฟคแปลงสัญญาณกระแสไฟ,hall effect current transducer |
||

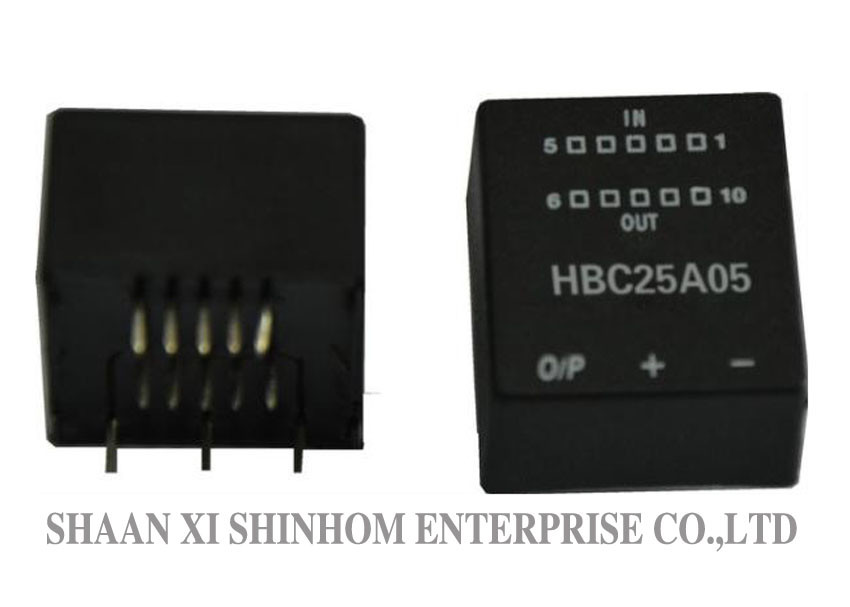

HBC25A05 ฮอลล์เซนเซอร์ Transducer กระแสกับอินพุต 25A, เอาต์พุต 25mA, 1: 1,000
เซ็นเซอร์ปัจจุบัน H BC-25A05 ที่มีการแยกกระแสไฟฟ้าระหว่างวงจรหลักและรอง ให้การวัดทางอิเล็กทรอนิกส์ที่แม่นยำของ DC, AC หรือกระแสพัลซิ่ง
ลักษณะ
* วงปิด * แรงดันไฟฟ้าซัพพลาย: + 15V ± 5% * กระแสที่ได้รับคะแนน: 25A
* การวัดกระแสที่มีความสามารถ: DC, AC, พัลส์ที่มีการแยกกระแสไฟฟ้าระหว่างวงจรหลักและวงจรรอง
ข้อดี
* ติดตั้งง่าย * สามารถปรับแต่ง
* ความแม่นยำสูง * ความเป็นเส้นตรงที่ดีมาก
* เวลาตอบสนองที่ดีที่สุดไม่มีการสูญเสียการแทรก * สิ้นเปลืองพลังงานน้อย
* ล่องลอยในอุณหภูมิต่ำ * มีภูมิคุ้มกันสูงต่อการรบกวนจากภายนอก
การประยุกต์ใช้งาน
* แอพพลิเคชั่นอินเวอร์เตอร์ * ไดรฟ์ความเร็ว AC / DC
* เพาเวอร์ซัพพลายสำรอง (UPS) * เพาเวอร์ซัพพลายโหมดสวิตช์ (SMPS)
* การประยุกต์ใช้งานปัจจุบันของ Photovoltaic (PV) * การวัดกล่อง Energy Combiner ใหม่
* แอพลิเคชันโดยสายอัตโนมัติ * * * * รถยนต์ไฟฟ้าอุปกรณ์ชาร์จการตรวจจับในปัจจุบัน
* การแปลงความถี่ของเครื่องใช้ในครัวเรือน
ข้อมูลไฟฟ้า:
| HBC25A05 | ||
| จัดอันดับในปัจจุบัน | 25 | |
| ทดสอบช่วงปัจจุบัน | 36 | |
| โหลดความต้านทาน (@ จัดอันดับปัจจุบัน) | 100 ~ 320 (± 15V) | Ω |
| เอาท์พุทจัดอันดับในปัจจุบัน | 25 ± 0.5% | mA |
| จ่ายแรงดันไฟฟ้า | ± 15 ± 5% | V |
| อุปทานสิ้นเปลืองในปัจจุบันคงที่ 25 ℃ | ± 12 | mA |
| เปลี่ยนอัตราส่วน | 1: 1000 | |
| ศูนย์ออฟเซ็ตปัจจุบัน | ≤± 0.15 | mA |
| ออฟเซ็ตปัจจุบัน Drift -40 ℃ ～ + 85 ℃ | ≤± 0.60 | mA |
| เวลาตอบสนอง | <1 | ไมโครวินาที |
| เส้นตรง | ≤± 0.2 | % FS |
| ฉนวนไฟฟ้าแรงดัน 50 เฮิร์ต 1 นาที | 2.5 | KV |
| di / dt | > 50 | A / ไมโครวินาที |
| แบนด์วิดธ์ (-3dB) | DC ... 150 | KHz |
| ความต้านทานที่คดเคี้ยววินาที | 110 | Ω |
| อุณหภูมิในการทำงาน | -40 ~ + 85 | ℃ |
| อุณหภูมิการเก็บรักษา | -40 ~ + 105 | ℃ |
| ย้อนกลับ | จัดอันดับปัจจุบันอินพุต (Ipn) | กระแสไฟเข้าสูงสุด (Ip) | จัดอันดับการส่งออก ปัจจุบัน (MA) | ย้อนกลับ อัตราส่วน | Pri Z mΩ | Pri Lk uH |
| 1 | 25 | 50 | 25 | 1/1000 | 0.3 | 0.023 |
| 2 | 12 | 24 | 24 | 2/1000 | 1.1 | 0.09 |
| 3 | 8 | 16 | 24 | 3/1000 | 2.5 | 0.21 |
| 4 | 6 | 12 | 24 | 4/1000 | 4.4 | 0.37 |
| 5 | 5 | 10 | 25 | 5/1000 | 6.3 | 0.58 |
หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
